C-DIAS IPC MIT LX800 UND VM 052

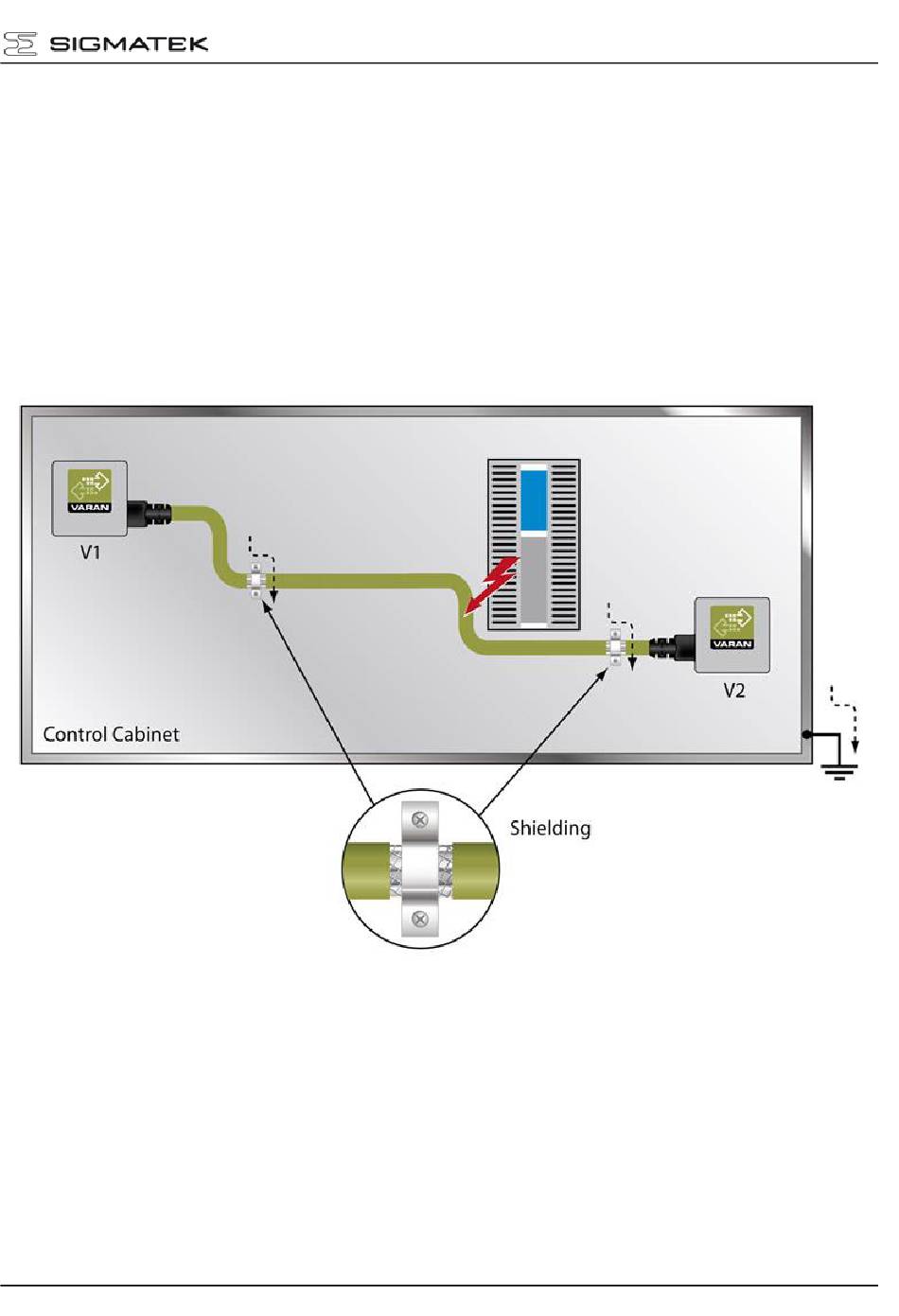

3. Schirmung bei einer Leitungsführung innerhalb des Schalt-
schrankes
Bei starken elektromagnetischen Störquellen innerhalb des Schaltschrankes (Drives,
Transformatoren und dgl.) können Störungen auf eine VARAN-Bus Leitung induziert wer-
den. Die Ableitung der Spannungsspitzen erfolgt über das metallische Gehäuse einer
RJ45-Steckverbindung. Störungen werden auf das Schaltschrankgehäuse ohne weitere
Maßnahmen über die Platine einer Elektronikkomponente geführt. Um Fehlerquellen bei
der Datenübertragung auszuschließen, wird empfohlen die Schirmung vor jeder elektroni-
schen Komponente im Schaltschrank aufzulegen.
12.10.2017
Seite 45
