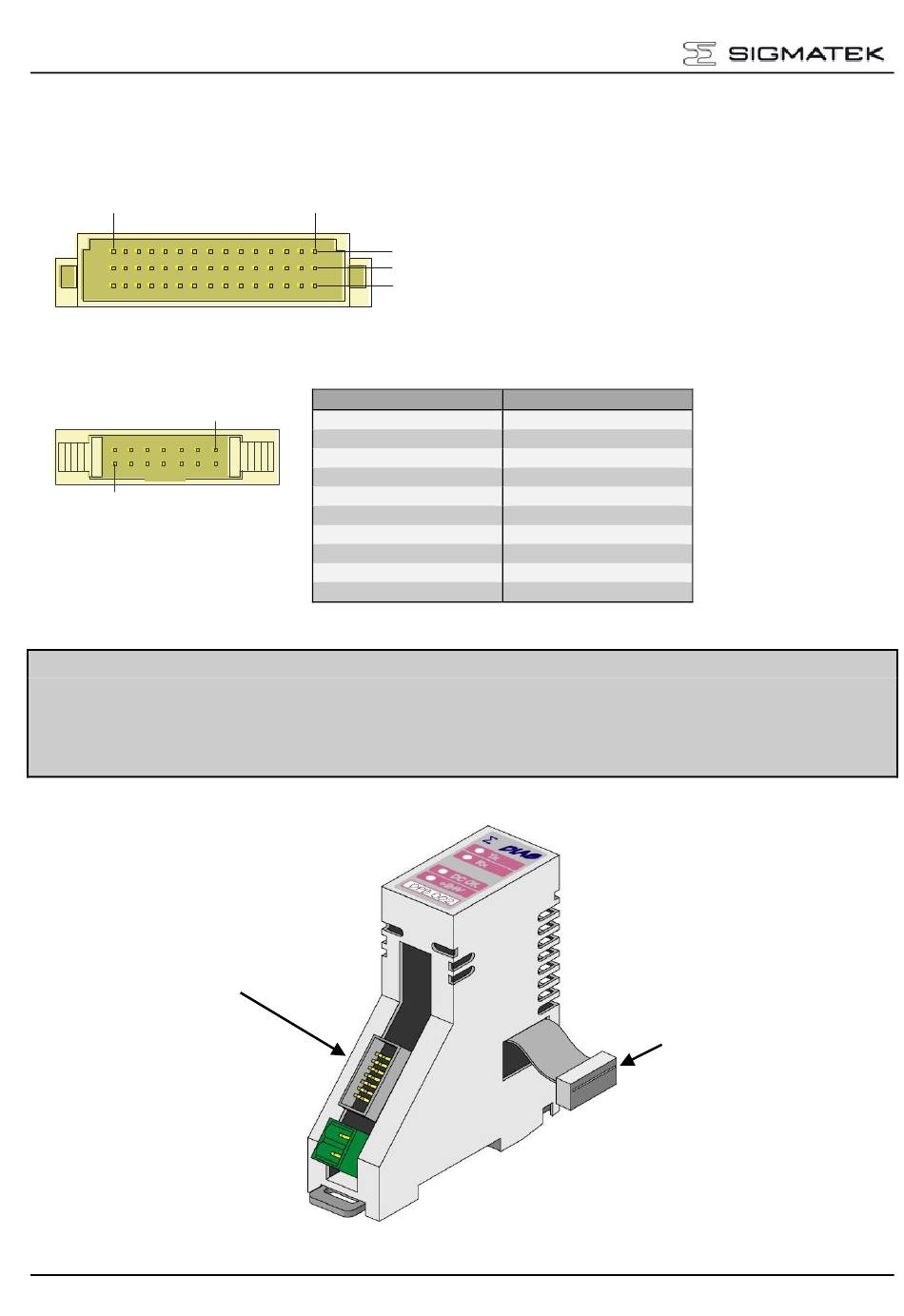

C-DIAS IPC MIT LX800 UND VM 052
Anschlüsse an der Unterseite
X12 C-DIAS-Bus Stecker
1
6
X13 DIAS-Bus Stecker
1
Um DIAS-Module an den X13 des C-IPC anschließen zu können, muss ein DIAS-
Versorgungsmodul (Power Booster) zwischen C-IPC und DIAS-Module geschaltet werden.
Notwendig ist diese Maßnahme um EMV-Störungen vom C-IPC fernzuhalten und den
DCDC-Konverter im C-IPC zu entlasten (Verlustleistung im C-IPC reduzieren).
Verbindung zum
C-IPC (X13)
Seite 12
1
1 4
c
b
a
Pin
1
2
3
4
5
6
7
8
9 - 13
14
ACHTUNG!
Funktion
GND
MBUS+
MBUS-
GND
SBUS+
SBUS-
GND
DCOK
+5 V
GND
Verbindung zum
1. DIAS-Modul
DPB 002
05-002-002l
12.10.2017
