C-DIAS IPC MIT LX800 UND VM 052

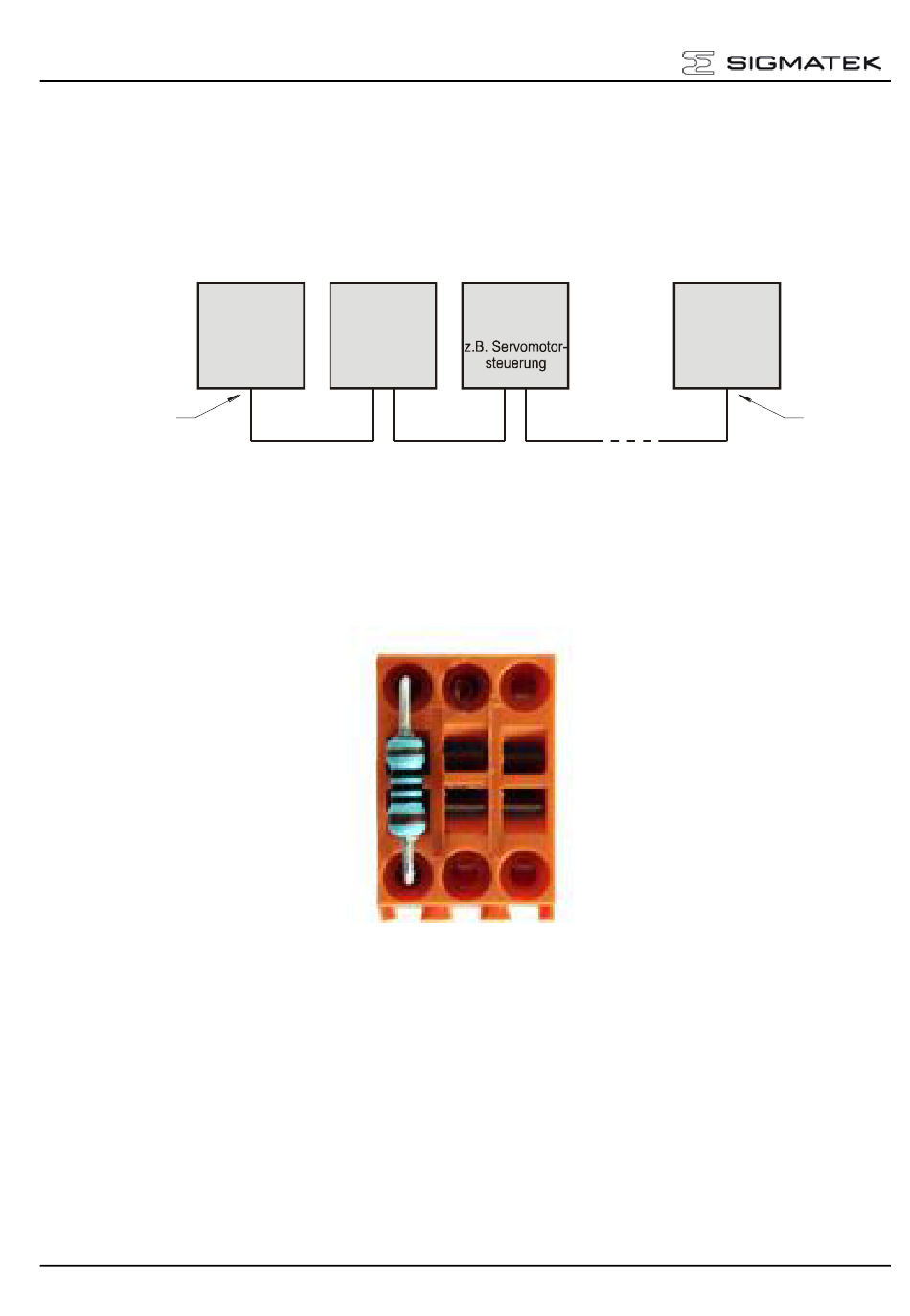

CAN-Bus-Abschluss
An den beiden Endgeräten in einem CAN-Bus-System muss ein Leitungsabschluss erfol-
gen. Dies ist notwendig, um Übertragungsfehler durch Reflexionen auf der Leitung zu ver-
hindern.
Gerät 1
CAN-Bus
Abschluss auf dem
Klemmenmodul
Ist der C-IPC eines dieser Endgeräte, so können sie den Abschluss durch Anbringen eines
150R Widerstandes zwischen CAN-A (LOW) und CAN-B (HIGH) ausführen.
1 x 150R Widerstand
Seite 26
Gerät 2
z.B. CPU
z.B. Terminal
DCP 160
ET 081
Gerät 3
CAN-Bus-Verbindungen
Gerät n
z.B. Terminal
ET 805
DSUB-Stecker
mit Abschluss-
beschaltung
12.10.2017
