2 Herstellerangaben

2.1 Verpackung

Die elektrischen Stellungsanzeigen sind in
Pappkarton verpackt. Dieser kann dem
Papierrecycling zugeführt werden.

2.2 Lieferung und Leistung

Ware unverzüglich bei Erhalt auf Vollständigkeit
und Unversehrtheit überprüfen. Lieferumfang
aus Versandpapieren, Ausführung aus Bestell-
nummer ersichtlich. Die elektrischen Stellungs-
anzeigen werden im Werk auf Funktion geprüft.

2.3 Lagerung

Elektrische Stellungsanzeigen trocken in
Originalverpackung lagern. UV-Strahlung
und direkte Sonneneinstrahlung vermeiden.
Maximale Lagertemperatur 0...+40° C.
2.4 Benötigtes Werkzeug für
Einbau und Montage
Benötigtes Werkzeug für Einbau und Monta-
ge ist nicht im Lieferumfang enthalten.

3 Mechanischer Anbau

WICHTIG
- Angaben auf Typenschildern, der Produkt-
dokumentation und der EG-Baumusterprüf-
bescheinigung beachten.
- Nachrüsten von Komponenten nur nach
Absprache mit dem Hersteller unter
Berücksichtigung der EG-Baumusterprüf-
bescheinigung.
- Leiteranschluss sorgfältig durchführen, Ein-
zeladern nicht beschädigen!
- Beim Anschluss von mehr- oder feindrahti-
gen Leitern Leiterenden vorbereiten.
- Das Anschlagen von Aderendhülsen immer
mit geeigneten Quetschwerkzeugen vor-
nehmen, um gleichbleibende Qualität der
Verpressung zu erreichen.
- Alle Klemmstellen, auch nicht benutzte, fest
anziehen.
Potentialausgleich für metallische Gehäuse
in explosionsgefährdeten Bereichen: minde-
stens 4 mm². Verbindungen gegen Selbst-
lockern sichern.
Stellungsanzeige GEMÜ 1230 mit der ent-
sprechenden Betätigungsspindel und Dich-
tungen an Antriebskopf montieren.

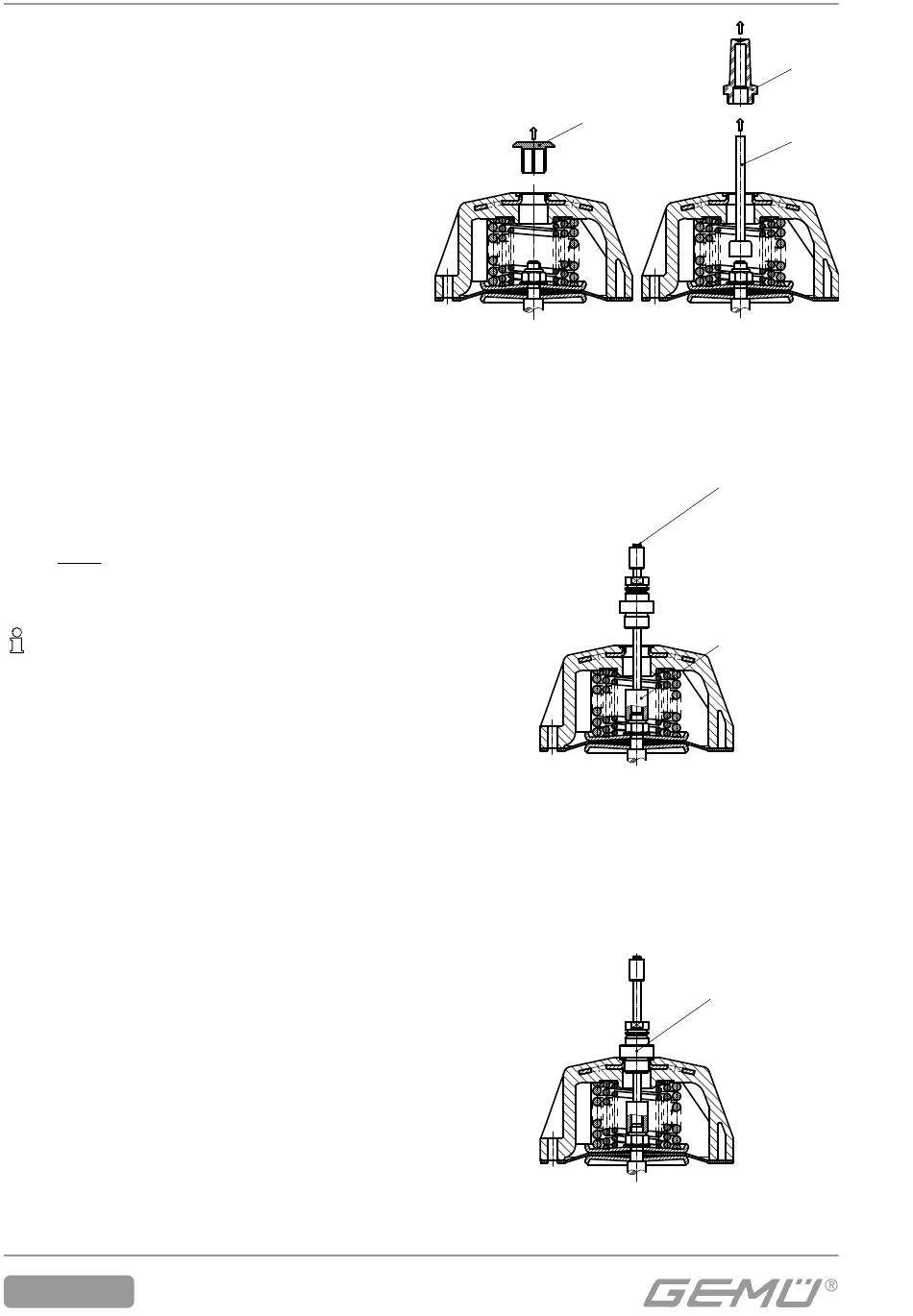

Bei nachträglichem Anbau auf ein Prozess-
ventil wie folgt vorgehen:
1230
- Ventil in Offenstellung bringen
- Abdeckkappe A bzw. optische Stellungsan-
zeige B, C vom Antriebsoberteil entfernen
- Adapterstück D mit Schlüsselfläche E
einschrauben
- Führungsstück F einschrauben
4/28
A
E
D
F
B
C
