Eufab 11232 Bedienungsanleitung
Rahmenhalter, abschließbar
Vorschau ausblenden
Andere Handbücher für 11232:
- Bedienungsanleitung (8 Seiten) ,
- Bedienungsanleitung (8 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Eufab 11232
Inhaltszusammenfassung für Eufab 11232

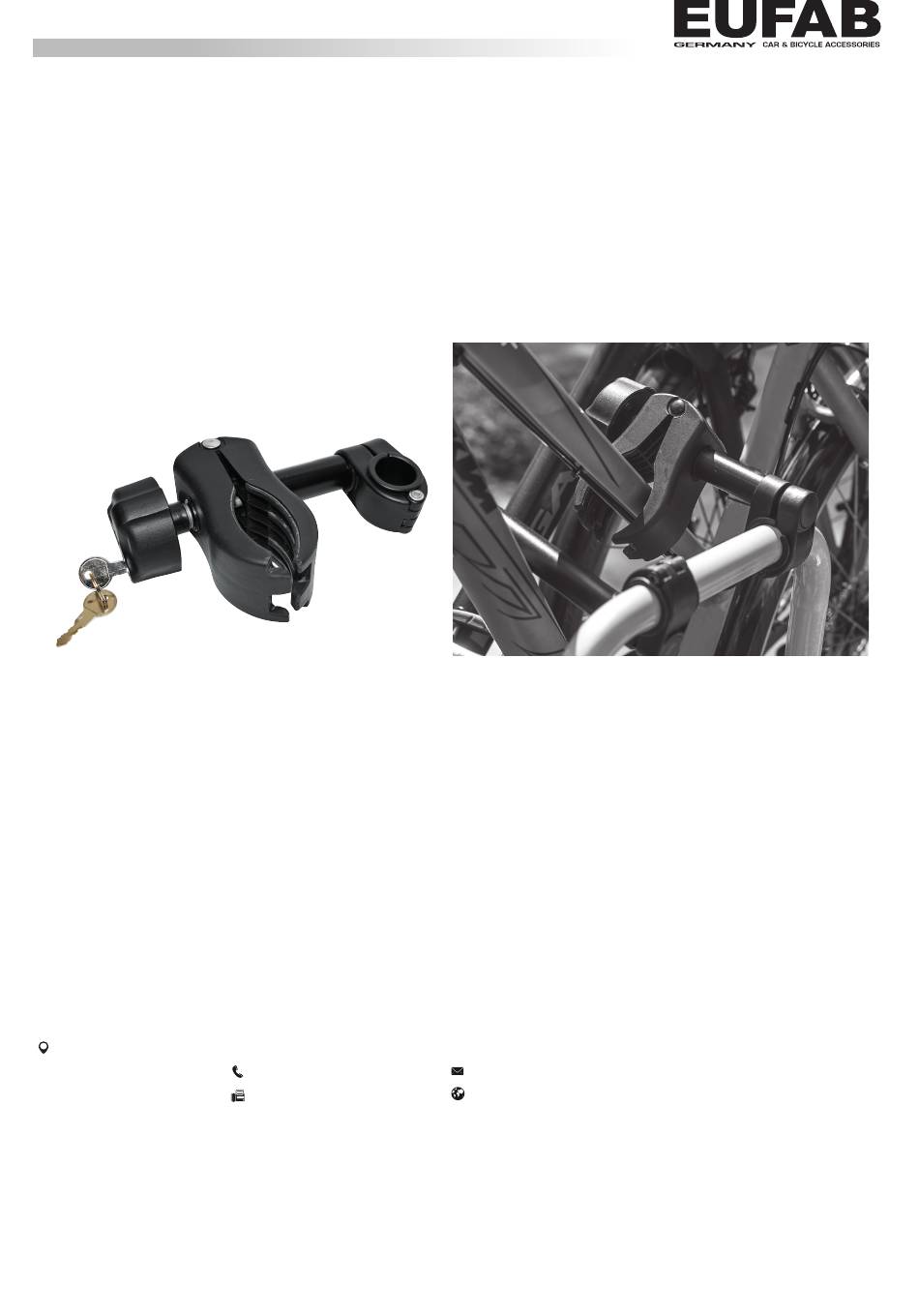

- Seite 1 DE Art.-Nr. 11232 DE GB FR IT Rahmenhalter, abschließbar Kontaktinformationen EAL GmbH info@eal-vertrieb.com Otto-Hausmann-Ring 107 +49 (0)202 42 92 83 0 www.eal-vertrieb.com 42115 Wuppertal +49 (0) 202 42 92 83 – 160 Deutschland...
-
Seite 3: Sicherheitshinweise

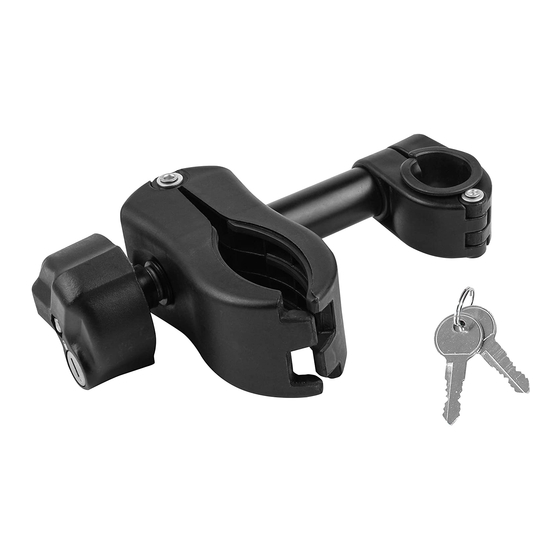

Gebrauchsanleitung Gummieinlage ø 25 mm Gummieinlage ø 30 mm Schlüssel Spezifikationen für U-Bügeldurchmesser: 25mm und 30 mm für Fahrradrahmendurchmesser: 30 – 60 mm Länge 11232: 12 cm Länge 11233: 30 cm Gewicht 11232: 0,450 kg Gewicht 11233: 0,655 kg Sicherheitshinweise •... -
Seite 4: Kontaktinformationen
Bedienungsanleitung abschließbare Knaufmutter Ausgleichsscheibe Rahmenklammer Schlossschraube M8 Rohr U-Bügelschelle Stopfen Gummieinlagen ø 25 mm und ø 30 mm Montage des Rahmenhalters Bevor Sie diesen abschließbaren Rahmenhalter einsetzen können, müssen Sie ihn vorab zerlegen. Schrauben Sie zuerst die Knaufmutter ab. Entfernen Sie nun die Ausgleichsscheibe und die Rahmenklammer. Setzten Sie nun das Gewinde der Schlossschraube auf eine feste Unterlage und drücken vorsichtig das Rohr in Richtung der Unterlage. -
Seite 5: Specifications
GB Item number 11232 / 11233 Frame mount, lockable Overview Proper use of the product Scope of delivery Specifications Safety precautions Operating instructions Maintenance and care Contact information WARNING Please read the operating instructions carefully prior to use and observe all safety instructions! -
Seite 6: Contact Information
Operating instructions Lockable knob nut Spacer Frame clip Lock screw M8 Tube U-bracket cuff Plug Rubber inserts ø 25 mm and ø 30 mm Mounting the frame holder Before you can use the lockable frame holder, you must first dismantle it. First unscrew the knob nut. Now remove the spacer and the frame clip. Place the thread of the lock screw onto a firm surface and carefully push the tube in the direction of the surface. -
Seite 7: Utilisation Conforme
FR Réf. 11232 / 11233 Support de cadre, verrouillable Sommaire Utilisation conforme Matériel fourni Spécifications Consignes de sécurité Notice d'utilisation Maintenance et entretien Données de contact AVERTISSEMENT Lisez attentivement la notice d'utilisation avant la mise en service et respectez toutes les consignes de sécurité ! Tout non-respect de ces consignes peut entraîner des dommages corporels, endommager l'appareil ou vos biens ! -
Seite 8: Notice D'utilisation
Notice d'utilisation Poignée écrou verrouillable Disque de compensation Attaches de cadre Vis de verrouillage M8 Tube Bride de fixation pour étrier en U Embout Inserts en caoutchouc ø 25 mm et ø 30 mm Montage du support de cadre Avant de pouvoir insérer ce support de cadre verrouillable, vous devez d'abord le démonter. Dévisser d'abord la poignée écrou. Retirez ensuite la cale et les attaches de cadre. - Seite 9 IT Cod. art. 11232 / 11233 Braccio di fissaggio con chiusura a chiave Panoramica Uso conforme Volume di consegna Specifiche Avvertenze di sicurezza Istruzioni per l'uso Manutenzione e pulizia Come contattarci AVVERTENZA Leggere attentamente le istruzioni per l'uso prima della messa in funzione e osservare tutte le avvertenze di sicurezza! La mancata osservanza di queste istruzioni può...
- Seite 10 Istruzioni per l'uso dado zigrinato con chiusura a chiave rondella di compensazione graffa per telaio vite a testa tonda M8 tubo morsetto per staffa a U tappo inserti in gomma ø 25 mm e ø 30 mm Montaggio del braccio di fissaggio Il braccio di fissaggio con chiusura a chiave si deve innanzitutto scomporre prima di poterlo utilizzare.
- Seite 12 EAL GmbH info@eal-vertrieb.com Otto-Hausmann-Ring 107 +49 (0)202 42 92 83 0 www.eal-vertrieb.com 42115 Wuppertal +49 (0) 202 42 92 83 – 160 Deutschland © EAL GmbH, 11232-233, 11.2018...
