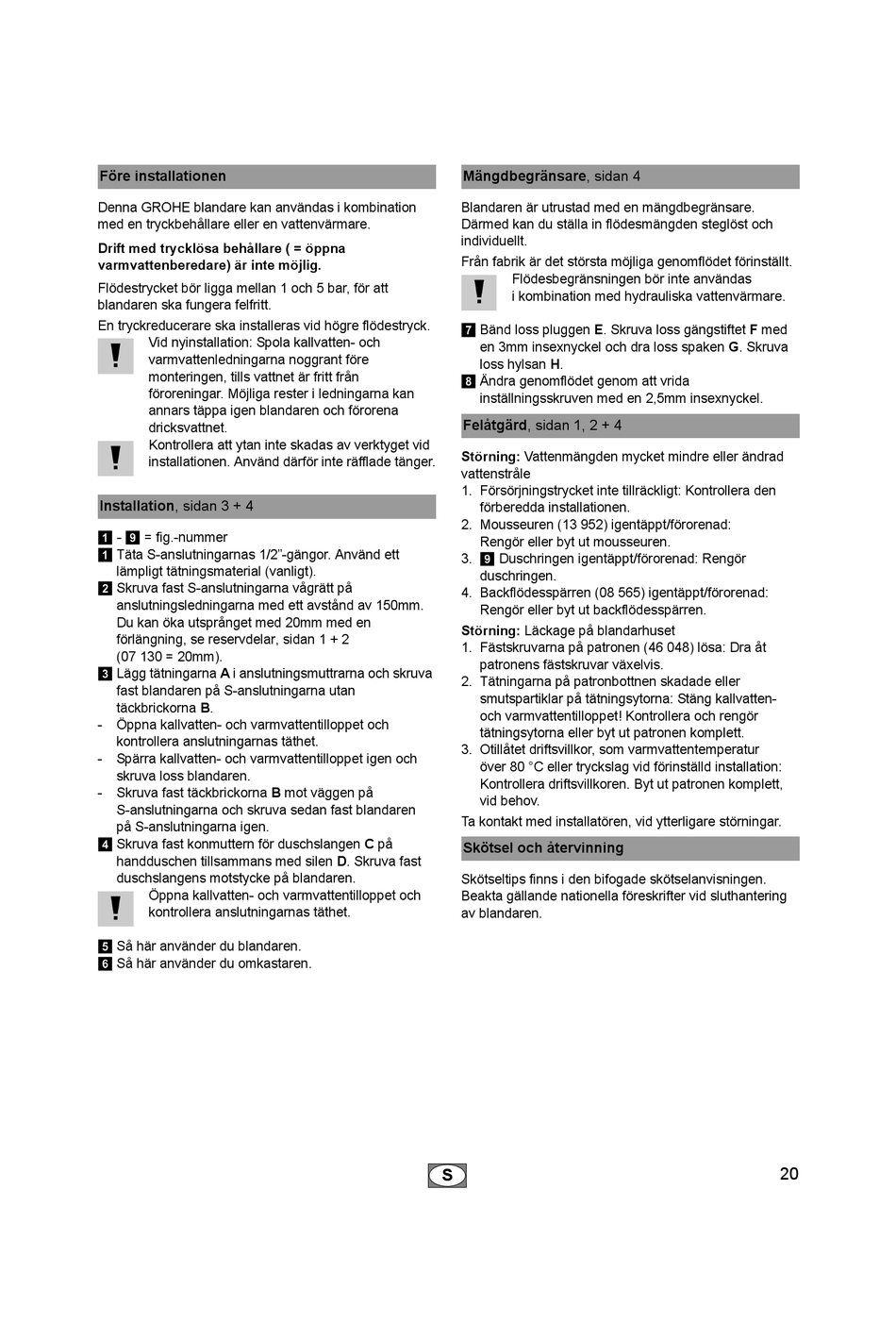

Före installationen
Denna GROHE blandare kan användas i kombination
med en tryckbehållare eller en vattenvärmare.
Drift med trycklösa behållare ( = öppna
varmvattenberedare) är inte möjlig.
Flödestrycket bör ligga mellan 1 och 5 bar, för att
blandaren ska fungera felfritt.
En tryckreducerare ska installeras vid högre flödestryck.
Vid nyinstallation: Spola kallvatten- och
varmvattenledningarna noggrant före
monteringen, tills vattnet är fritt från
föroreningar. Möjliga rester i ledningarna kan
annars täppa igen blandaren och förorena
dricksvattnet.
Kontrollera att ytan inte skadas av verktyget vid
installationen. Använd därför inte räfflade tänger.
Installation, sidan 3 + 4
-
= fig.-nummer
1
9
Täta S-anslutningarnas 1/2"-gängor. Använd ett
1
lämpligt tätningsmaterial (vanligt).
Skruva fast S-anslutningarna vågrätt på
2
anslutningsledningarna med ett avstånd av 150mm.
Du kan öka utsprånget med 20mm med en
förlängning, se reservdelar, sidan 1 + 2
(07 130 = 20mm).
Lägg tätningarna A i anslutningsmuttrarna och skruva
3
fast blandaren på S-anslutningarna utan
täckbrickorna B.
-
Öppna kallvatten- och varmvattentilloppet och
kontrollera anslutningarnas täthet.
-
Spärra kallvatten- och varmvattentilloppet igen och
skruva loss blandaren.
-
Skruva fast täckbrickorna B mot väggen på
S-anslutningarna och skruva sedan fast blandaren
på S-anslutningarna igen.
Skruva fast konmuttern för duschslangen C på
4
handduschen tillsammans med silen D. Skruva fast
duschslangens motstycke på blandaren.
Öppna kallvatten- och varmvattentilloppet och
kontrollera anslutningarnas täthet.
Så här använder du blandaren.
5
Så här använder du omkastaren.
6
Mängdbegränsare, sidan 4
Blandaren är utrustad med en mängdbegränsare.
Därmed kan du ställa in flödesmängden steglöst och
individuellt.
Från fabrik är det största möjliga genomflödet förinställt.
Flödesbegränsningen bör inte användas
i kombination med hydrauliska vattenvärmare.
Bänd loss pluggen E. Skruva loss gängstiftet F med
7
en 3mm insexnyckel och dra loss spaken G. Skruva
loss hylsan H.
Ändra genomflödet genom att vrida
8
inställningsskruven med en 2,5mm insexnyckel.
Felåtgärd, sidan 1, 2 + 4
Störning: Vattenmängden mycket mindre eller ändrad
vattenstråle
1. Försörjningstrycket inte tillräckligt: Kontrollera den
förberedda installationen.
2. Mousseuren (13 952) igentäppt/förorenad:
Rengör eller byt ut mousseuren.
3.
Duschringen igentäppt/förorenad: Rengör
9
duschringen.
4. Backflödesspärren (08 565) igentäppt/förorenad:
Rengör eller byt ut backflödesspärren.
Störning: Läckage på blandarhuset
1. Fästskruvarna på patronen (46 048) lösa: Dra åt
patronens fästskruvar växelvis.
2. Tätningarna på patronbottnen skadade eller
smutspartiklar på tätningsytorna: Stäng kallvatten-
och varmvattentilloppet! Kontrollera och rengör
tätningsytorna eller byt ut patronen komplett.
3. Otillåtet driftsvillkor, som varmvattentemperatur
över 80 °C eller tryckslag vid förinställd installation:
Kontrollera driftsvillkoren. Byt ut patronen komplett,
vid behov.
Ta kontakt med installatören, vid ytterligare störningar.
Skötsel och återvinning
Skötseltips finns i den bifogade skötselanvisningen.
Beakta gällande nationella föreskrifter vid sluthantering
av blandaren.
S
20
