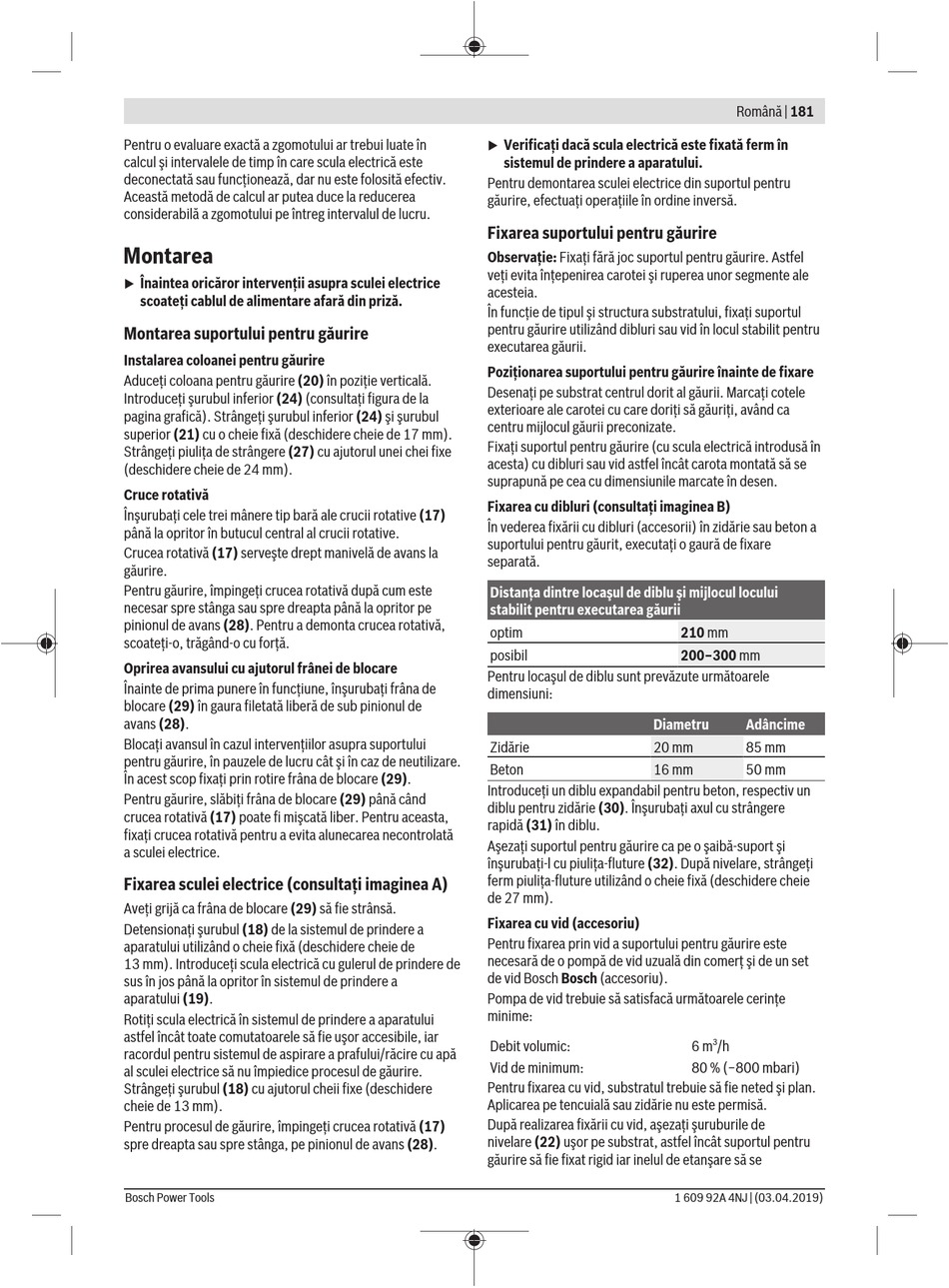

Pentru o evaluare exactă a zgomotului ar trebui luate în
calcul şi intervalele de timp în care scula electrică este
deconectată sau funcţionează, dar nu este folosită efectiv.
Această metodă de calcul ar putea duce la reducerea
considerabilă a zgomotului pe întreg intervalul de lucru.
Montarea
Înaintea oricăror intervenţii asupra sculei electrice
u
scoateţi cablul de alimentare afară din priză.
Montarea suportului pentru găurire
Instalarea coloanei pentru găurire
Aduceţi coloana pentru găurire (20) în poziţie verticală.
Introduceţi şurubul inferior (24) (consultaţi figura de la
pagina grafică). Strângeţi şurubul inferior (24) şi şurubul
superior (21) cu o cheie fixă (deschidere cheie de 17 mm).
Strângeţi piuliţa de strângere (27) cu ajutorul unei chei fixe
(deschidere cheie de 24 mm).
Cruce rotativă
Înşurubaţi cele trei mânere tip bară ale crucii rotative (17)
până la opritor în butucul central al crucii rotative.
Crucea rotativă (17) serveşte drept manivelă de avans la
găurire.
Pentru găurire, împingeţi crucea rotativă după cum este
necesar spre stânga sau spre dreapta până la opritor pe
pinionul de avans (28). Pentru a demonta crucea rotativă,
scoateţi-o, trăgând-o cu forţă.
Oprirea avansului cu ajutorul frânei de blocare
Înainte de prima punere în funcţiune, înşurubaţi frâna de
blocare (29) în gaura filetată liberă de sub pinionul de
avans (28).
Blocaţi avansul în cazul intervenţiilor asupra suportului
pentru găurire, în pauzele de lucru cât şi în caz de neutilizare.
În acest scop fixaţi prin rotire frâna de blocare (29).
Pentru găurire, slăbiţi frâna de blocare (29) până când
crucea rotativă (17) poate fi mişcată liber. Pentru aceasta,
fixaţi crucea rotativă pentru a evita alunecarea necontrolată
a sculei electrice.
Fixarea sculei electrice (consultaţi imaginea A)
Aveţi grijă ca frâna de blocare (29) să fie strânsă.
Detensionaţi şurubul (18) de la sistemul de prindere a
aparatului utilizând o cheie fixă (deschidere cheie de
13 mm). Introduceţi scula electrică cu gulerul de prindere de
sus în jos până la opritor în sistemul de prindere a
aparatului (19).
Rotiţi scula electrică în sistemul de prindere a aparatului
astfel încât toate comutatoarele să fie uşor accesibile, iar
racordul pentru sistemul de aspirare a prafului/răcire cu apă
al sculei electrice să nu împiedice procesul de găurire.
Strângeţi şurubul (18) cu ajutorul cheii fixe (deschidere
cheie de 13 mm).
Pentru procesul de găurire, împingeţi crucea rotativă (17)
spre dreapta sau spre stânga, pe pinionul de avans (28).
Bosch Power Tools
Verificaţi dacă scula electrică este fixată ferm în
u
sistemul de prindere a aparatului.
Pentru demontarea sculei electrice din suportul pentru
găurire, efectuaţi operaţiile în ordine inversă.
Fixarea suportului pentru găurire
Observaţie: Fixaţi fără joc suportul pentru găurire. Astfel
veţi evita înţepenirea carotei şi ruperea unor segmente ale
acesteia.
În funcţie de tipul şi structura substratului, fixaţi suportul
pentru găurire utilizând dibluri sau vid în locul stabilit pentru
executarea găurii.
Poziţionarea suportului pentru găurire înainte de fixare
Desenaţi pe substrat centrul dorit al găurii. Marcaţi cotele
exterioare ale carotei cu care doriţi să găuriţi, având ca
centru mijlocul găurii preconizate.
Fixaţi suportul pentru găurire (cu scula electrică introdusă în
acesta) cu dibluri sau vid astfel încât carota montată să se
suprapună pe cea cu dimensiunile marcate în desen.
Fixarea cu dibluri (consultaţi imaginea B)
În vederea fixării cu dibluri (accesorii) în zidărie sau beton a
suportului pentru găurit, executaţi o gaură de fixare
separată.
Distanţa dintre locaşul de diblu şi mijlocul locului
stabilit pentru executarea găurii
optim
posibil
Pentru locaşul de diblu sunt prevăzute următoarele
dimensiuni:
Diametru
Zidărie 20 mm
Beton 16 mm
Introduceţi un diblu expandabil pentru beton, respectiv un
diblu pentru zidărie (30). Înşurubaţi axul cu strângere
rapidă (31) în diblu.
Aşezaţi suportul pentru găurire ca pe o şaibă-suport şi
înşurubaţi-l cu piuliţa-fluture (32). După nivelare, strângeţi
ferm piuliţa-fluture utilizând o cheie fixă (deschidere cheie
de 27 mm).
Fixarea cu vid (accesoriu)
Pentru fixarea prin vid a suportului pentru găurire este
necesară de o pompă de vid uzuală din comerţ şi de un set
de vid Bosch Bosch (accesoriu).
Pompa de vid trebuie să satisfacă următoarele cerinţe
minime:
Debit volumic:
Vid de minimum:
Pentru fixarea cu vid, substratul trebuie să fie neted şi plan.
Aplicarea pe tencuială sau zidărie nu este permisă.
După realizarea fixării cu vid, aşezaţi şuruburile de
nivelare (22) uşor pe substrat, astfel încât suportul pentru
găurire să fie fixat rigid iar inelul de etanşare să se
Română | 181
210 mm
200–300 mm
Adâncime
85 mm
50 mm
3
6 m /h
80 % (−800 mbari)
