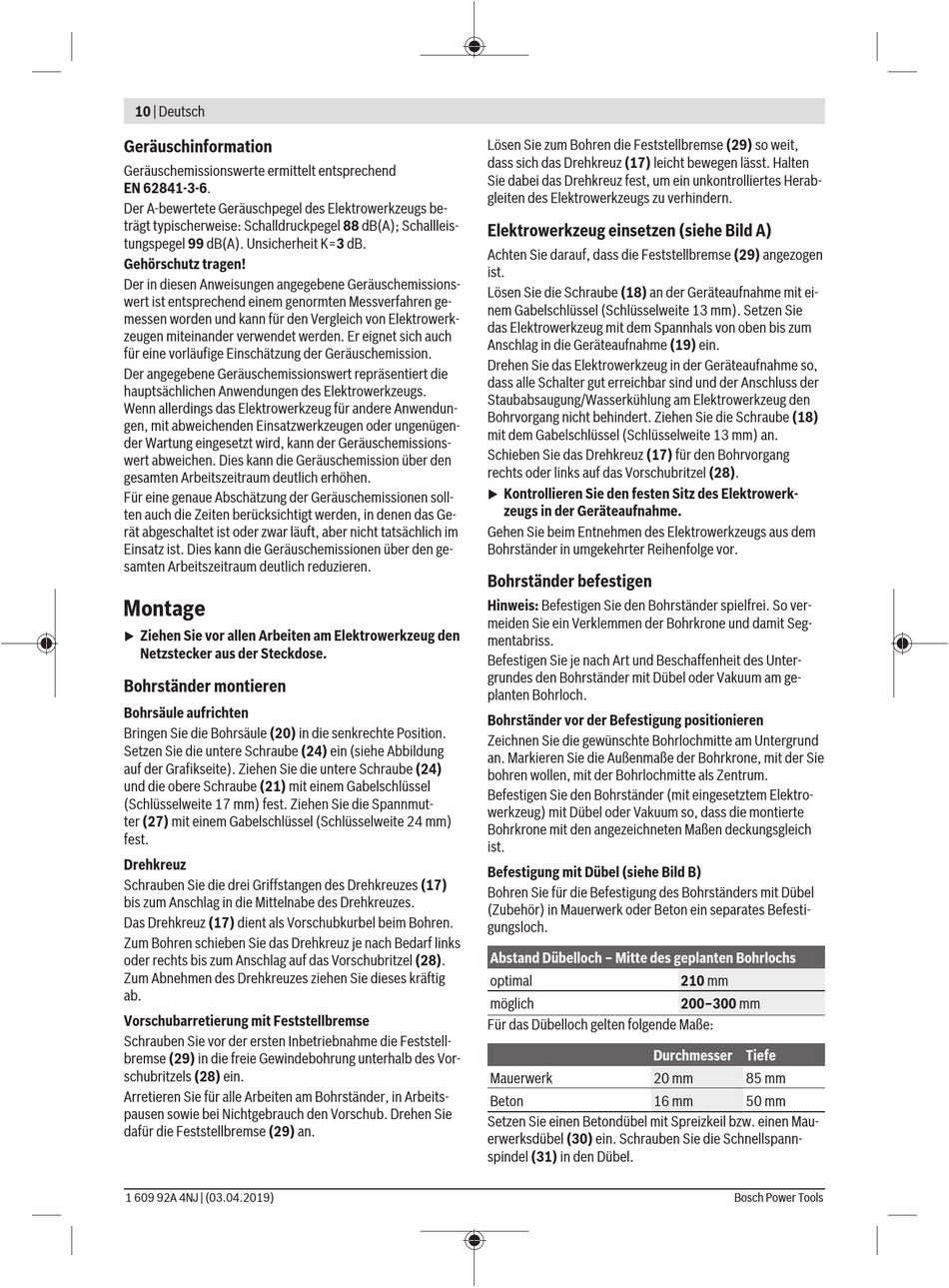

10 | Deutsch
Geräuschinformation
Geräuschemissionswerte ermittelt entsprechend
EN 62841‑3‑6.
Der A-bewertete Geräuschpegel des Elektrowerkzeugs be-
trägt typischerweise: Schalldruckpegel 88 dB(A); Schallleis-
tungspegel 99 dB(A). Unsicherheit K=3 dB.
Gehörschutz tragen!
Der in diesen Anweisungen angegebene Geräuschemissions-
wert ist entsprechend einem genormten Messverfahren ge-
messen worden und kann für den Vergleich von Elektrowerk-
zeugen miteinander verwendet werden. Er eignet sich auch
für eine vorläufige Einschätzung der Geräuschemission.
Der angegebene Geräuschemissionswert repräsentiert die
hauptsächlichen Anwendungen des Elektrowerkzeugs.
Wenn allerdings das Elektrowerkzeug für andere Anwendun-
gen, mit abweichenden Einsatzwerkzeugen oder ungenügen-
der Wartung eingesetzt wird, kann der Geräuschemissions-
wert abweichen. Dies kann die Geräuschemission über den
gesamten Arbeitszeitraum deutlich erhöhen.
Für eine genaue Abschätzung der Geräuschemissionen soll-
ten auch die Zeiten berücksichtigt werden, in denen das Ge-
rät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im
Einsatz ist. Dies kann die Geräuschemissionen über den ge-
samten Arbeitszeitraum deutlich reduzieren.
Montage
Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den
u
Netzstecker aus der Steckdose.
Bohrständer montieren
Bohrsäule aufrichten
Bringen Sie die Bohrsäule (20) in die senkrechte Position.
Setzen Sie die untere Schraube (24) ein (siehe Abbildung
auf der Grafikseite). Ziehen Sie die untere Schraube (24)
und die obere Schraube (21) mit einem Gabelschlüssel
(Schlüsselweite 17 mm) fest. Ziehen Sie die Spannmut-
ter (27) mit einem Gabelschlüssel (Schlüsselweite 24 mm)
fest.
Drehkreuz
Schrauben Sie die drei Griffstangen des Drehkreuzes (17)
bis zum Anschlag in die Mittelnabe des Drehkreuzes.
Das Drehkreuz (17) dient als Vorschubkurbel beim Bohren.
Zum Bohren schieben Sie das Drehkreuz je nach Bedarf links
oder rechts bis zum Anschlag auf das Vorschubritzel (28).
Zum Abnehmen des Drehkreuzes ziehen Sie dieses kräftig
ab.
Vorschubarretierung mit Feststellbremse
Schrauben Sie vor der ersten Inbetriebnahme die Feststell-
bremse (29) in die freie Gewindebohrung unterhalb des Vor-
schubritzels (28) ein.
Arretieren Sie für alle Arbeiten am Bohrständer, in Arbeits-
pausen sowie bei Nichtgebrauch den Vorschub. Drehen Sie
dafür die Feststellbremse (29) an.
1 609 92A 4NJ | (03.04.2019)
Lösen Sie zum Bohren die Feststellbremse (29) so weit,
dass sich das Drehkreuz (17) leicht bewegen lässt. Halten
Sie dabei das Drehkreuz fest, um ein unkontrolliertes Herab-
gleiten des Elektrowerkzeugs zu verhindern.
Elektrowerkzeug einsetzen (siehe Bild A)
Achten Sie darauf, dass die Feststellbremse (29) angezogen
ist.
Lösen Sie die Schraube (18) an der Geräteaufnahme mit ei-
nem Gabelschlüssel (Schlüsselweite 13 mm). Setzen Sie
das Elektrowerkzeug mit dem Spannhals von oben bis zum
Anschlag in die Geräteaufnahme (19) ein.
Drehen Sie das Elektrowerkzeug in der Geräteaufnahme so,
dass alle Schalter gut erreichbar sind und der Anschluss der
Staubabsaugung/Wasserkühlung am Elektrowerkzeug den
Bohrvorgang nicht behindert. Ziehen Sie die Schraube (18)
mit dem Gabelschlüssel (Schlüsselweite 13 mm) an.
Schieben Sie das Drehkreuz (17) für den Bohrvorgang
rechts oder links auf das Vorschubritzel (28).
Kontrollieren Sie den festen Sitz des Elektrowerk-
u
zeugs in der Geräteaufnahme.
Gehen Sie beim Entnehmen des Elektrowerkzeugs aus dem
Bohrständer in umgekehrter Reihenfolge vor.
Bohrständer befestigen
Hinweis: Befestigen Sie den Bohrständer spielfrei. So ver-
meiden Sie ein Verklemmen der Bohrkrone und damit Seg-
mentabriss.
Befestigen Sie je nach Art und Beschaffenheit des Unter-
grundes den Bohrständer mit Dübel oder Vakuum am ge-
planten Bohrloch.
Bohrständer vor der Befestigung positionieren
Zeichnen Sie die gewünschte Bohrlochmitte am Untergrund
an. Markieren Sie die Außenmaße der Bohrkrone, mit der Sie
bohren wollen, mit der Bohrlochmitte als Zentrum.
Befestigen Sie den Bohrständer (mit eingesetztem Elektro-
werkzeug) mit Dübel oder Vakuum so, dass die montierte
Bohrkrone mit den angezeichneten Maßen deckungsgleich
ist.
Befestigung mit Dübel (siehe Bild B)
Bohren Sie für die Befestigung des Bohrständers mit Dübel
(Zubehör) in Mauerwerk oder Beton ein separates Befesti-
gungsloch.
Abstand Dübelloch – Mitte des geplanten Bohrlochs
optimal
möglich
Für das Dübelloch gelten folgende Maße:
Durchmesser Tiefe
Mauerwerk 20 mm
Beton 16 mm
Setzen Sie einen Betondübel mit Spreizkeil bzw. einen Mau-
erwerksdübel (30) ein. Schrauben Sie die Schnellspann-
spindel (31) in den Dübel.
210 mm
200–300 mm
85 mm
50 mm
