Seite 4 / 4

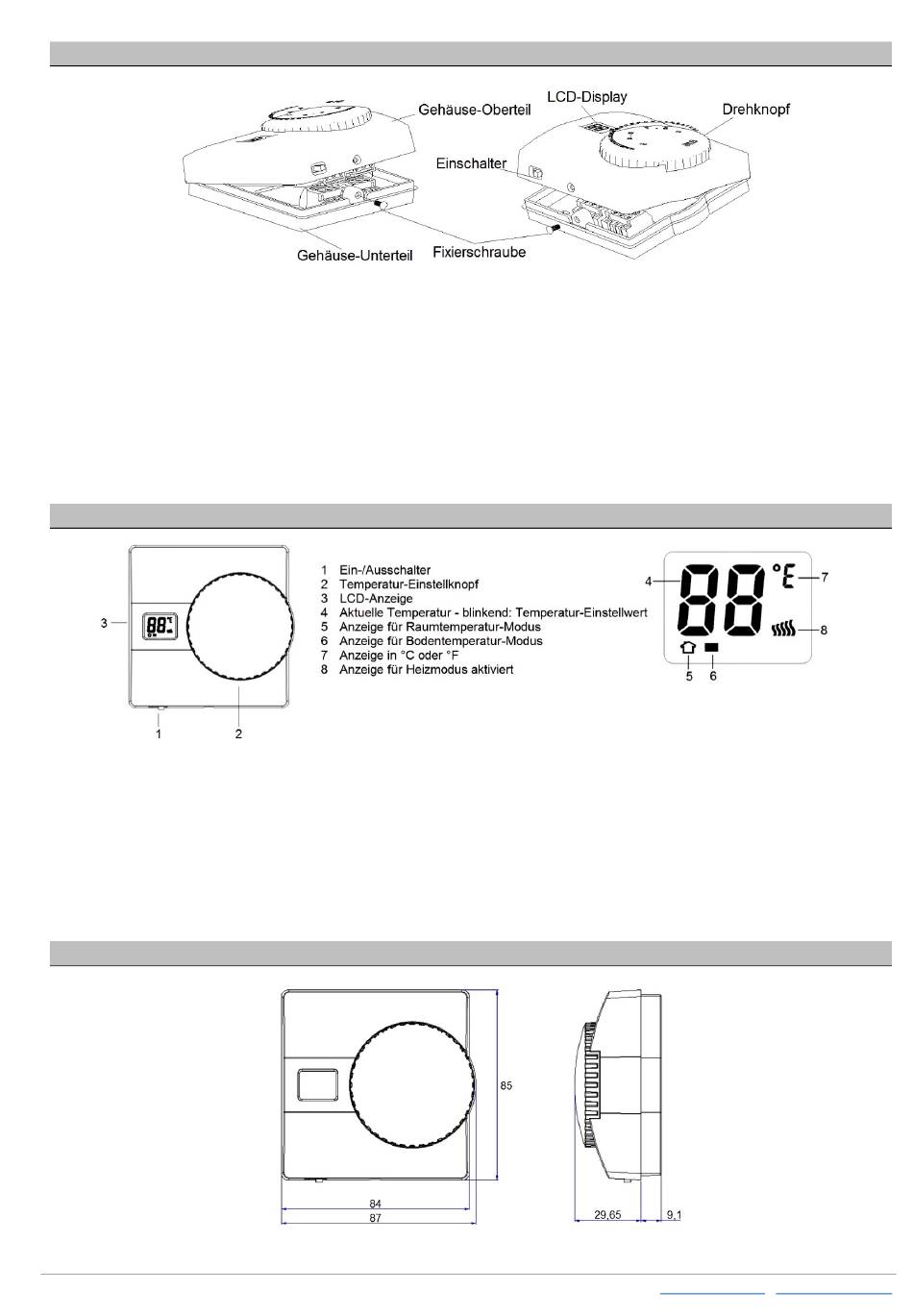

Installation
Die Fixierschraube am Gehäuseunterteil lösen. Das Gehäuseoberteil vorsichtig anheben und abnehmen. Jedes gewaltsame
Öffnen mit oder ohne Werkzeug führt zur Beschädigungen des Gerätes.
Der Anschluss der Kabel erfolgt im Gehäuseunterteil gemäß Anschlussplan. Auf korrekte Anschlüsse ist zu achten. Optional ist
das Kabel des Bodensensors anzuschließen. Dann muss der DIP-Schalter 3 entsprechend gesetzt werden. Ansonsten wird das
Gerät den Heizmodus deaktivieren und Fehler E3 anzeigen. E3 zeigt, dass ein Problem mit dem Bodensensor besteht.
Befestigen Sie das Gehäuseunterteil mit Hilfe der Montageschrauben an der Wand. Eventuell mittels Wasserwaage ausrichten
und die Schrauben festziehen (die Ausrichtung dient nur optischen Zwecken; sie hat keine Auswirkung auf die Funktionalität des
Gerätes).
Das Gehäuseoberteil aufsetzen auf das Gehäuseunterteil und mit der Fixierschraube fixieren.
Inbetriebnahme
Sollwert-Einstellung:
Thermostat einschalten und den Drehknopf drehen, um in den Einstellmodus zu gelangen. Die LCD-Anzeige beginnt zu blinken
und der aktuelle Einstellwert wird angezeigt. Der neue Sollwert kann durch über den Drehknopf eingestellt werden. Wird der
Drehknopf für 5 Sekunden nicht weiter betätigt, wechselt die Anzeige zurück zur aktuellen Temperatur (Ist-Temperatur).
Fehlermeldungen (Wenn ein Fehler am Gerät angezeigt wird, wird jede Ausgabe des Thermostats gestoppt):
E1 blinkend im Display:
E3 blinkend im Display:
Abmessungen (mm)
Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland · tel: 02778/6960-0 · fax: -400 ·
Kurzschluss im Bereich Raumsensor.
Kurzschluss im Bereich Bodensensor.
LCT_Datenblatt_de © 2018
E2 blinkend im Display:
E4 blinkend im Display:
www.thermokon.de
Stand: 15.10.2018
Raumsensor defekt.
Bodensensor defekt.
·
