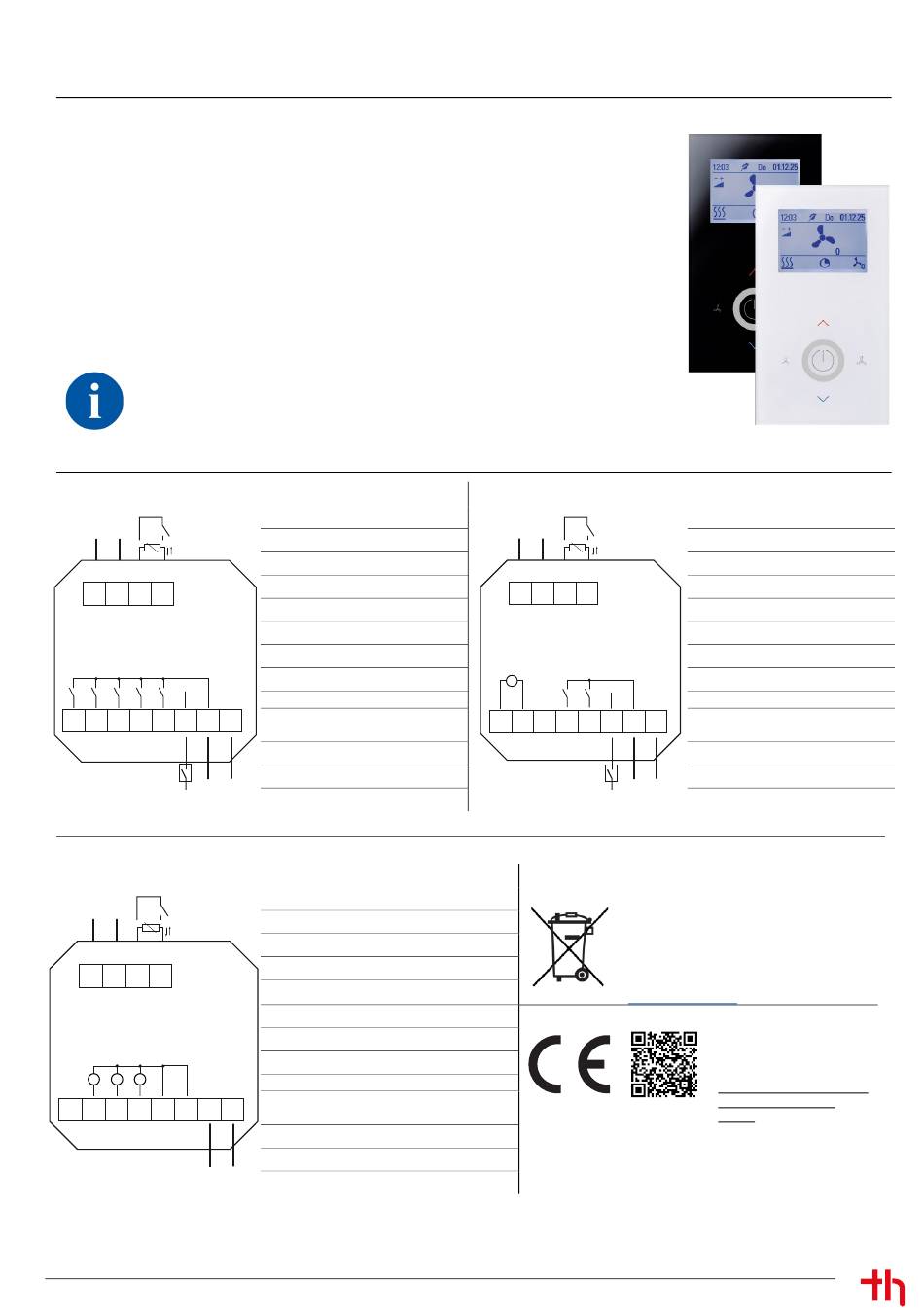

Thermokon JOY Fancoil 5DO Montagehinweise

JOY Fancoil 5DO | JOY Fancoil EC AO2DO | JOY Fancoil EC 3AO
Montagehinweise
Die Messwert der Geräte wird neben den technischen Spezifikationen durch die Positionierung und
Montageart beeinflusst.
Bei Montage zu Beachten:
• Unterputzdose (falls vorhanden) abdichten.
• Montageort, Zugluft, Wärmequellen, Strahlungswärme oder direkte Sonneneinstrahlung
können die Messwerterfassung beeinflussen.
• Baustoffspezifischen Eigenschaften des Montageorts (Ziegel-, Beton-, Stell-, Hohlwände, ...)
können die Messwerterfassung beeinflussen.
Montage wird nicht empfohlen in...
• Zugluft (z.B.: direkte Nähe zu Fenster / Türen / Lüfter ...)
• direkter Nähe zu Wärmequellen
• direkte Sonneneinstrahlung
• Nischen / zwischen Möbeln / ...
Hohlwanddosen sollen nach der Montage durch den Wandbelag abgedeckt werden, weil
sonst der auf der Wand liegende Stützrand der Hohlwanddose seitlich unter dem Gerät
sichtbar bleibt. Ggf. weiße Hohlwanddosen (i.e. Kaiser 9063-77) verwenden.
Anschlussplan
JOY FC 5DO (85..260 V ~)
ϑ
KNX KNX
- +
GND DI1
9
12 11 10
230V
2 4 5 6 7
1 3
ST3 ST2 ST1 C H
L
L
JOY FC EC 3AO (24 V ~/=)
ϑ
KNX KNX
-
+
GND DI1
9
12 11 10
U U U
0-10V 0-10V 0-10V
1 2 4 5 6 7
3
DI2 FAN C H GND GND
+
24VAC/DC
Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland • Tel: +49 2778/6960-0 • www.thermokon.de • email@thermokon.de
1 Lüfterstufe 3
2 Lüfterstufe 2
3 Lüfterstufe 1
4 Kühlen
5 Heizen
6 Digitaler Eingang 2 (230 V)
7 L
8 N
9 Digitaler Eingang 1
8
(oder NTC10K)
10 GND DI 1
11 (A) KNX
N
12 (B) KNX
1 Digitaler Eingang 2
2 0..10 V (EC Lüfter)
3 Kühlen (0..10 V) oder 6-Wege Ventil
4 Heizen (0..10 V) oder 6-Wege Ventil
5 GND DI 2
6 GND
7 24 V = (±10%) oder 24 V ~ (±10%)
8 GND
9 Digitaler Eingang 1
8
(oder NTC10K)
10 GND DI 1
11 (A) KNX
-
12 (B) KNX
© Technische Änderungen vorbehalten • A140 - 10.07.2024
JOY FC EC AO2DO (85..260 V ~)
ϑ
KNX KNX
- +
GND DI1
12 11 10 9
U
0-10V
1 2 4 5 6 7
-
+
C H
FAN
L
L
Das Produkt bzw. entnehmbare Batterien
nicht über den Haus- oder Gewerbemüll
entsorgen. Das Produkt einer getrennten,
geeigneten
Alternativ an Ihren Lieferanten oder an die
Thermokon Sensortechnik GmbH wenden.
Weitere
www.thermokon.de
1 GND
2 0..10 V (EC Lüfter)
4 Kühlen
5 Heizen
6 Digitaler Eingang 2 (230V)
7 L
8 N
9 Digitaler Eingang 1
8
(oder NTC10K)
10 GND DI 1
11 (A) KNX
N
12 (B) KNX
Entsorgung zuführen.
Informationen
Konformitätserklärung
Erklärungen zur
Konformität der Produkte
finden Sie auf unserer
Webseite
https://www.thermokon.de/
direct/categories/joy-
fancoil
Seite 1 / 2
unter:
