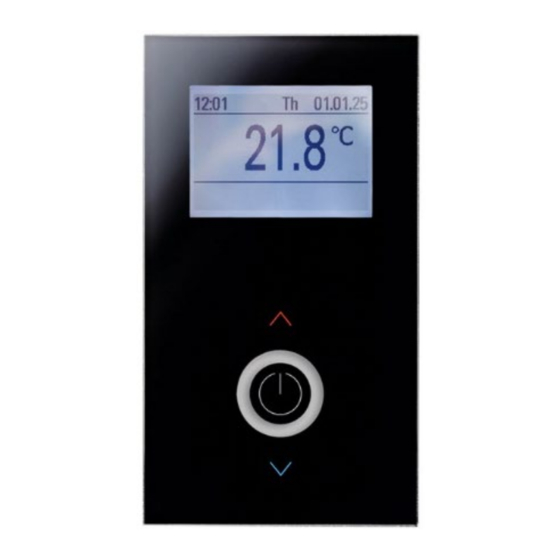

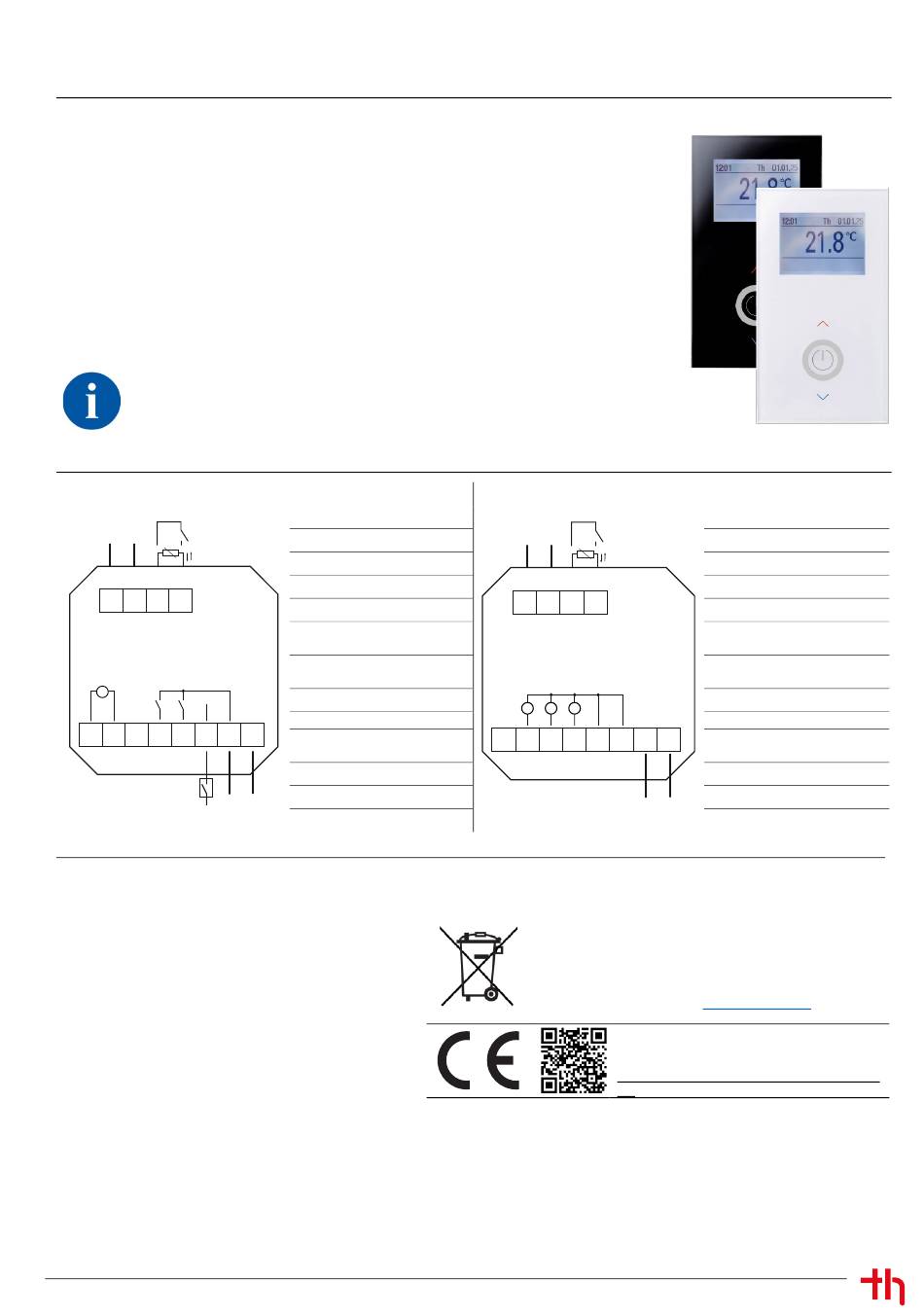

Thermokon JOY HC AO2DO Kurzanleitung

JOY HC AO2DO | JOY HC 3AO
Montagehinweise
Die Messwert der Geräte wird neben den technischen Spezifikationen durch die Positionierung und
Montageart beeinflusst.
Bei Montage zu Beachten:
• Unterputzdose (falls vorhanden) abdichten.
• Montageort, Zugluft, Wärmequellen, Strahlungswärme oder direkte Sonneneinstrahlung
können die Messwerterfassung beeinflussen.
• Baustoffspezifischen Eigenschaften des Montageorts (Ziegel-, Beton-, Stell-, Hohlwände, ...)
können die Messwerterfassung beeinflussen.
Montage wird nicht empfohlen in...
• Zugluft (z.B.: direkte Nähe zu Fenster / Türen / Lüfter ...)
• direkter Nähe zu Wärmequellen
• direkte Sonneneinstrahlung
• Nischen / zwischen Möbeln / ...
Hohlwanddosen sollen nach der Montage durch den Wandbelag abgedeckt werden, weil
sonst der auf der Wand liegende Stützrand der Hohlwanddose seitlich unter dem Gerät
sichtbar bleibt. Ggf. weiße Hohlwanddosen (i.e. Kaiser 9063-77) verwenden.
Anschlussplan
JOY HC AO2DO (85..260 V ~)
ϑ
KNX KNX
- +
GND DI1
12 11 10 9
U
0-10V
1 2 4 5 6
-
+
C
H
6WV
L
Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland • Tel: +49 2778/6960-0 • www.thermokon.de • email@thermokon.de
1 GND (6-Wege Ventil)
2 0..10 V (6-Wege Ventil)
4 Kühlen
5 Heizen
6 Digitaler Eingang 2
(230V)
7 L
8 N
7
8
9 Digitaler Eingang 1
(oder NTC10K)
10 GND DI 1
11 (A) KNX
L N
12 (B) KNX
© Technische Änderungen vorbehalten • A140 - 10.07.2024
JOY HC 3AO (24 V ~/=)
ϑ
KNX KNX
- +
GND DI1
12 11 10 9
U U U
0-10V 0-10V 0-10V
2 4 5 6 7
1 3
DI2 6WV C GND GND
H
+
24VAC/DC
Das Produkt bzw. entnehmbare Batterien nicht über den
Haus- oder Gewerbemüll entsorgen. Das Produkt einer
getrennten, geeigneten Entsorgung zuführen. Alternativ an
Ihren Lieferanten oder an die Thermokon Sensortechnik
GmbH wenden.
Weitere Informationen unter:
Konformitätserklärung
Erklärungen zur Konformität der Produkte
finden Sie auf unserer Webseite
https://www.thermokon.de/direct/categories/joy
-hc
1 Digitaler Eingang 2
2 0..10 V (6-Wege Ventil)
3 Kühlen (0..10 V)
4 Heizen (0..10 V)
5 GND DI 2
6 GND
7 24 V = (±10%)
oder 24 V ~ (±10%)
8 GND
9 Digitaler Eingang 1
8
(oder NTC10K)
10 GND DI 1
11 (A) KNX
-
12 (B) KNX
www.thermokon.de
Seite 1 / 2
