TFR

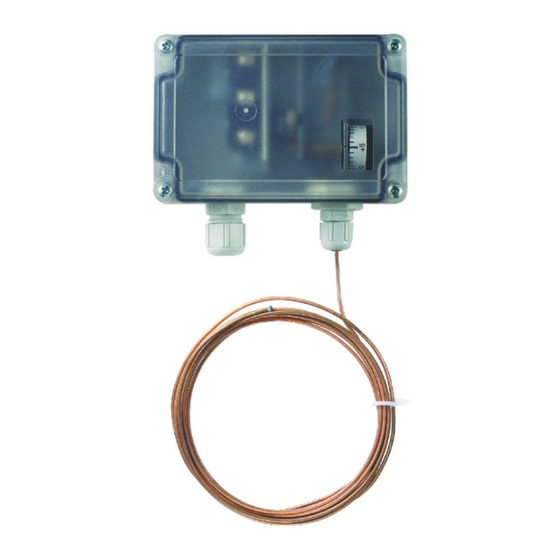

Frostschutzthermostat
Datenblatt ∙ 426824
Technische Änderungen vorbehalten
Stand: 21.05.2019 ∙ A100
»
A
NWENDUNG
Frostschutzthermostat zur luftseitigen Temperaturüberwachung von Wasser-/Lufterwärmern in Lüftungs- und Klimaanlagen, um Frostschäden zu
verhindern. Es besitzt eine kleine Schaltdifferenz und eine hohe Reproduzierbarkeit. Die Rückstellung erfolgt automatisch, beim Typ –R mittels
Taste.
Durch das Schalten des Frostschutzthermostats können beispielsweise folgende Frostschutzmaßnahmen ausgelöst werden:
•
Ventilator AUS
Außenluftklappe ZU
•
Luftwärmeventil 100% AUF
•
•
Lufterwärmerpumpe EIN
•
Kältemaschine (Verdichter) und Luftbefeuchter AUS
•
Auslösung der Frostgefahrmeldung optisch und/oder akustisch
»
T
YPENÜBERSICHT
Frostschutzthermostat – automatische Rückstellung
TFR<x>
Frostschutzthermostat – manuelle Rückstellung
TFR<x>-R
<x>: Kapillarrohrlängen 1,8/3/6/12 m
»
P
RODUKTPRÜFUNG UND
Konformitätserklärung
Erklärungen zur Konformität der Produkte finden Sie auf unserer Webseite https://www.thermokon.de/.
Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland · Tel: 02778/6960-0 · Fax: -400 ·
-
ZERTIFIZIERUNG
TFR_Datenblatt_de © 2019
www.thermokon.de
·
email@thermokon.de
Werbung
Verwandte Anleitungen für Thermokon TFR
Inhaltszusammenfassung für Thermokon TFR
- Seite 1 <x>: Kapillarrohrlängen 1,8/3/6/12 m » RODUKTPRÜFUNG UND ZERTIFIZIERUNG Konformitätserklärung Erklärungen zur Konformität der Produkte finden Sie auf unserer Webseite https://www.thermokon.de/. Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland · Tel: 02778/6960-0 · Fax: -400 · www.thermokon.de · email@thermokon.de TFR_Datenblatt_de © 2019...
- Seite 2 » NTSORGUNGSHINWEIS Als Einzelkomponente von ortsfest installierten Anlagen fallen Thermokon Produkte nicht unter das Elektro- und Elektronikgesetz (ElektroG). Die meisten unserer Produkte enthalten wertvolle Rohstoffe und sollten deshalb nicht als Hausmüll entsorgt, sondern einem geordneten Recycling zugeführt werden. Die örtlich gültige Entsorgungsregelung ist zu beachten.
- Seite 3 Temperatursollwert unterschreitet (schließt Kontakt C-2). Kontakt C-3 öffnet gleichzeitig und kann als Signalkontakt verwendet werden. Die Rückstellung erfolgt automatisch (Kontakt schließt C-3), wenn die Temperatur wieder über den eingestellten Sollwert ansteigt. Der TFR xx ist „eigensicher“, d.h. bei Beschädigung des Kapillarrohr-Membransystems schaltet er automatisch in die Heizfunktion. Kontakt C-2 schließt und kann deshalb als Arbeitskontakt verwendet werden.
- Seite 4 BMESSUNGEN » UBEHÖR OPTIONAL Montageflansch MF2/TPO (nicht kompatibel mit TFR 1,8 und TFR 1,8-R) Art.-Nr.: 435642 Montagewinkelset Art.-Nr.: 458399 Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland · Tel: 02778/6960-0 · Fax: -400 · www.thermokon.de · email@thermokon.de TFR_Datenblatt_de © 2019...
