Stand: 15.10.2018
Seite 3 / 4

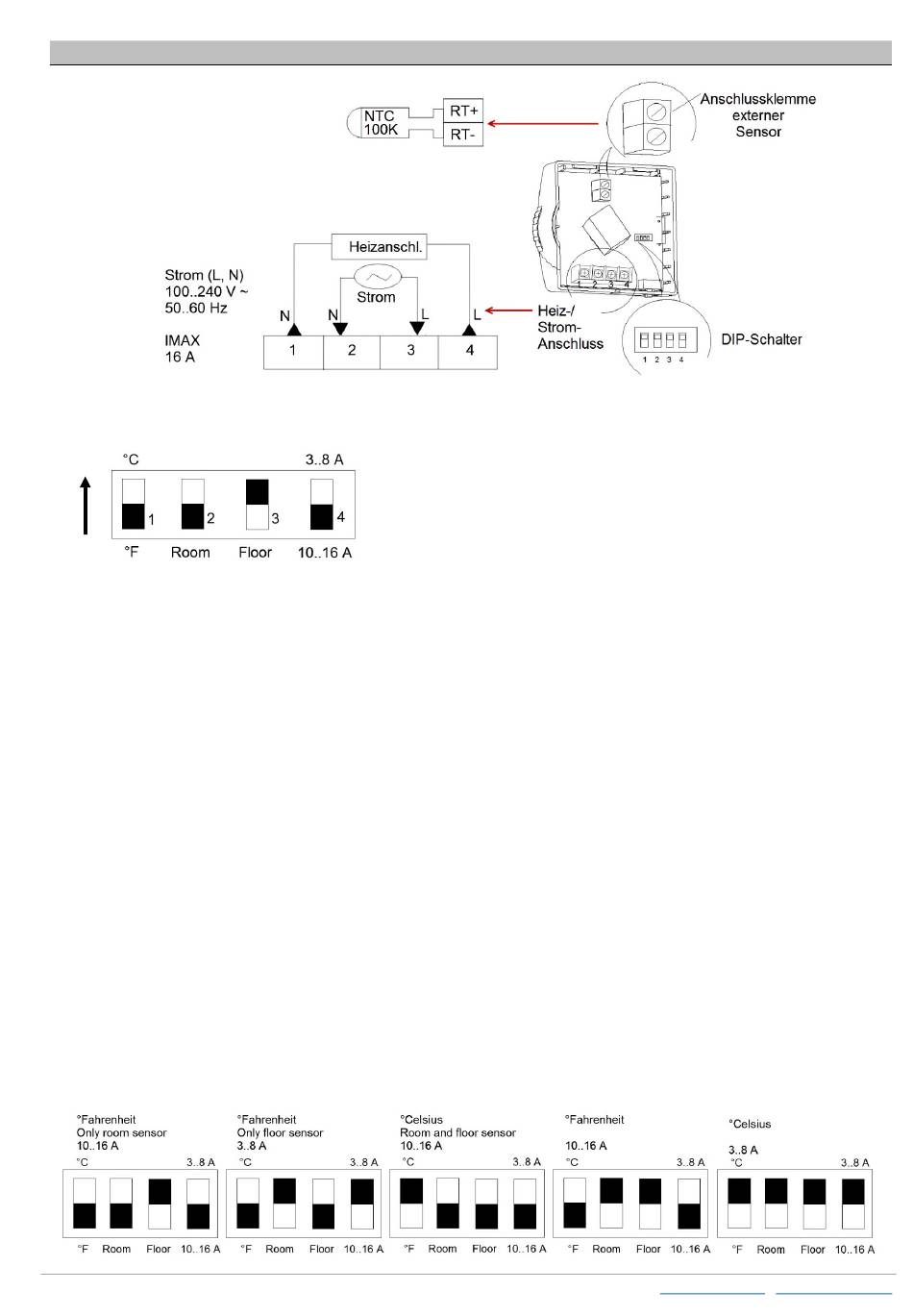

Anschlussplan
Einstellung der DIP-Schalter
ON
DIP-Schalter 1 definiert, ob die Temperatur im Display in °C (Standard) oder °F anzeigt wird.
DIP-Schalter 2 und 3 definieren den Heiztyp und welche Sensoren für die Steuerung verwendet werden.
DIP-Schalter 4 definiert den Lastausgleich. Dieser wird unter 3..8 A oder 10..16 A (Standard) eingestellt.
Wenn DIP-Schalter 2 auf „Room" aktiv eingestellt wird und DIP-Schalter 3 auf „Floor" inaktiv (Standard), wird das Gerät als
reines Raumthermostat genutzt. Diese Einstellung ist vorzunehmen, wenn kein Bodensensor vorhanden ist oder eingesetzt
werden kann. Das Gerät wird dann durch den internen Raumsensor gesteuert. Das Thermostat aktiviert/deaktiviert das
Heizungssystem, indem die eingestellte Temperatur mit der Raumtemperatur verglichen wird. Wenn die Raumtemperatur
niedriger oder gleich der eingestellten Temperatur ist, schaltet das Thermostat in den Heiz-Modus. Wenn die Raumtemperatur
höher oder gleich der eingestellten Temperatur ist, wird der Heiz-Modus gestoppt.
Wird der DIP-Schalter 2 auf „Room" inaktiv eingestellt und der DIP-Schalter 3 auf „Floor" aktiv, wird das Gerät als
Bodenthermostat verwendet. Diese Einstellung wird meistens bei konstanten Bodentemperaturen in Badräumen und ähnlichen
Räumen verwendet, wo eine behagliche und angenehm warme Oberfläche benötigt wird. Das Gerät wird nur durch den externen
Bodensensor gesteuert. Die eingestellte Temperatur mit der aktuellen Bodentemperatur verglichen. Ist die Bodentemperatur
niedriger oder gleich der eingestellten Temperatur, schaltet das Thermostat in den Heizmodus. Ist die Bodentemperatur höher
oder gleich der eingestellten Temperatur, wird der Heizmodus gestoppt.
Wenn die DIP-Schalter 2 und 3 beide in dieselbe Richtung gestellt werden, wird das Gerät als Raumthermostat mit
Bodenbegrenzung (zum Beispiel in Wohnräumen) verwendet. Das Thermostat aktiviert/deaktiviert den Heizmodus, indem die
eingestellte Temperatur mit der aktuellen Raumtemperatur verglichen wird. Bei Bodentemperaturen ≤5 °C (≤41 °F) wechselt das
Thermostat automatisch in den Heizmodus bis die Temperatur >5 °C (>41 °F) beträgt. Wenn die Bodentemperatur ≥40 °C (≥99
°F) beträgt, wird automatisch der Heizmodus gestoppt, bis die Temperatur unter 40 °C (<99 °F) gefallen ist. Innerhalb dieses
Bereichs arbeitet das Gerät gemäß der Sollwert-Einstellung des Raumthermostats.
Über den DIP-Schalter 4 kann der Offset zur Temperaturkompensation der Eigenerwärmung eingestellt werden. Dabei wird in
der Anzeige je nach Einstellung ein unterschiedlicher Wert abgezogen, wenn das Thermostat geschaltet hat. Schaltet das
Thermostat die Last wieder ab, so wird diese Änderung langsam wieder zurückgenommen.
Konfigurationsbeispiele:
Thermokon Sensortechnik GmbH, Platanenweg 1, 35756 Mittenaar, Deutschland · tel: 02778/6960-0 · fax: -400 ·
www.thermokon.de
·
email@thermokon.de
LCT_Datenblatt_de © 2018
