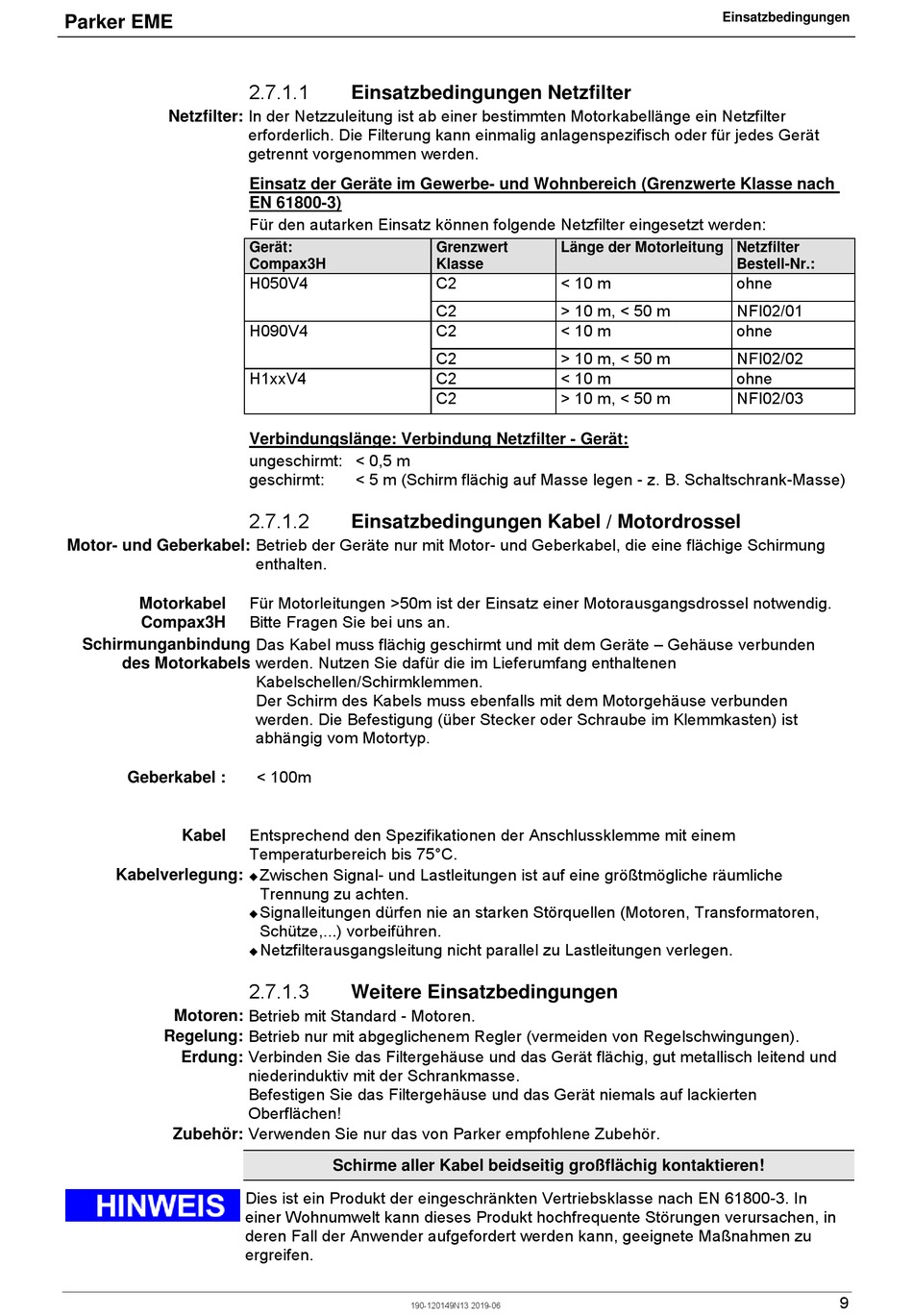

Parker EME
Netzfilter: In der Netzzuleitung ist ab einer bestimmten Motorkabellänge ein Netzfilter
Motor- und Geberkabel: Betrieb der Geräte nur mit Motor- und Geberkabel, die eine flächige Schirmung
Motorkabel
Compax3H
Schirmunganbindung
des Motorkabels
Geberkabel :
Kabel
Kabelverlegung:
Motoren: Betrieb mit Standard - Motoren.
Regelung: Betrieb nur mit abgeglichenem Regler (vermeiden von Regelschwingungen).
Erdung: Verbinden Sie das Filtergehäuse und das Gerät flächig, gut metallisch leitend und
Zubehör: Verwenden Sie nur das von Parker empfohlene Zubehör.
2.7.1.1

Einsatzbedingungen Netzfilter

erforderlich. Die Filterung kann einmalig anlagenspezifisch oder für jedes Gerät
getrennt vorgenommen werden.
Einsatz der Geräte im Gewerbe- und Wohnbereich (Grenzwerte Klasse nach
EN 61800-3)
Für den autarken Einsatz können folgende Netzfilter eingesetzt werden:
Gerät:
Compax3H
H050V4
H090V4
H1xxV4
Verbindungslänge: Verbindung Netzfilter - Gerät:
ungeschirmt: < 0,5 m
geschirmt:
< 5 m (Schirm flächig auf Masse legen - z. B. Schaltschrank-Masse)
2.7.1.2

Einsatzbedingungen Kabel / Motordrossel

enthalten.
Für Motorleitungen >50m ist der Einsatz einer Motorausgangsdrossel notwendig.
Bitte Fragen Sie bei uns an.
Das Kabel muss flächig geschirmt und mit dem Geräte – Gehäuse verbunden
werden. Nutzen Sie dafür die im Lieferumfang enthaltenen
Kabelschellen/Schirmklemmen.
Der Schirm des Kabels muss ebenfalls mit dem Motorgehäuse verbunden
werden. Die Befestigung (über Stecker oder Schraube im Klemmkasten) ist
abhängig vom Motortyp.
< 100m
Entsprechend den Spezifikationen der Anschlussklemme mit einem
Temperaturbereich bis 75°C.
Zwischen Signal- und Lastleitungen ist auf eine größtmögliche räumliche
Trennung zu achten.
Signalleitungen dürfen nie an starken Störquellen (Motoren, Transformatoren,
Schütze,...) vorbeiführen.
Netzfilterausgangsleitung nicht parallel zu Lastleitungen verlegen.
2.7.1.3

Weitere Einsatzbedingungen

niederinduktiv mit der Schrankmasse.
Befestigen Sie das Filtergehäuse und das Gerät niemals auf lackierten
Oberflächen!
Schirme aller Kabel beidseitig großflächig kontaktieren!
Dies ist ein Produkt der eingeschränkten Vertriebsklasse nach EN 61800-3. In
einer Wohnumwelt kann dieses Produkt hochfrequente Störungen verursachen, in
deren Fall der Anwender aufgefordert werden kann, geeignete Maßnahmen zu
ergreifen.
190-120149N13 2019-06
Grenzwert
Länge der Motorleitung Netzfilter
Klasse
C2
< 10 m
C2
> 10 m, < 50 m
C2
< 10 m
C2
> 10 m, < 50 m
C2
< 10 m
C2
> 10 m, < 50 m
Einsatzbedingungen
Bestell-Nr.:
ohne
NFI02/01
ohne
NFI02/02
ohne
NFI02/03
9
