SOMFY inteo Soliris IB Montage, Bedienung Seite 9

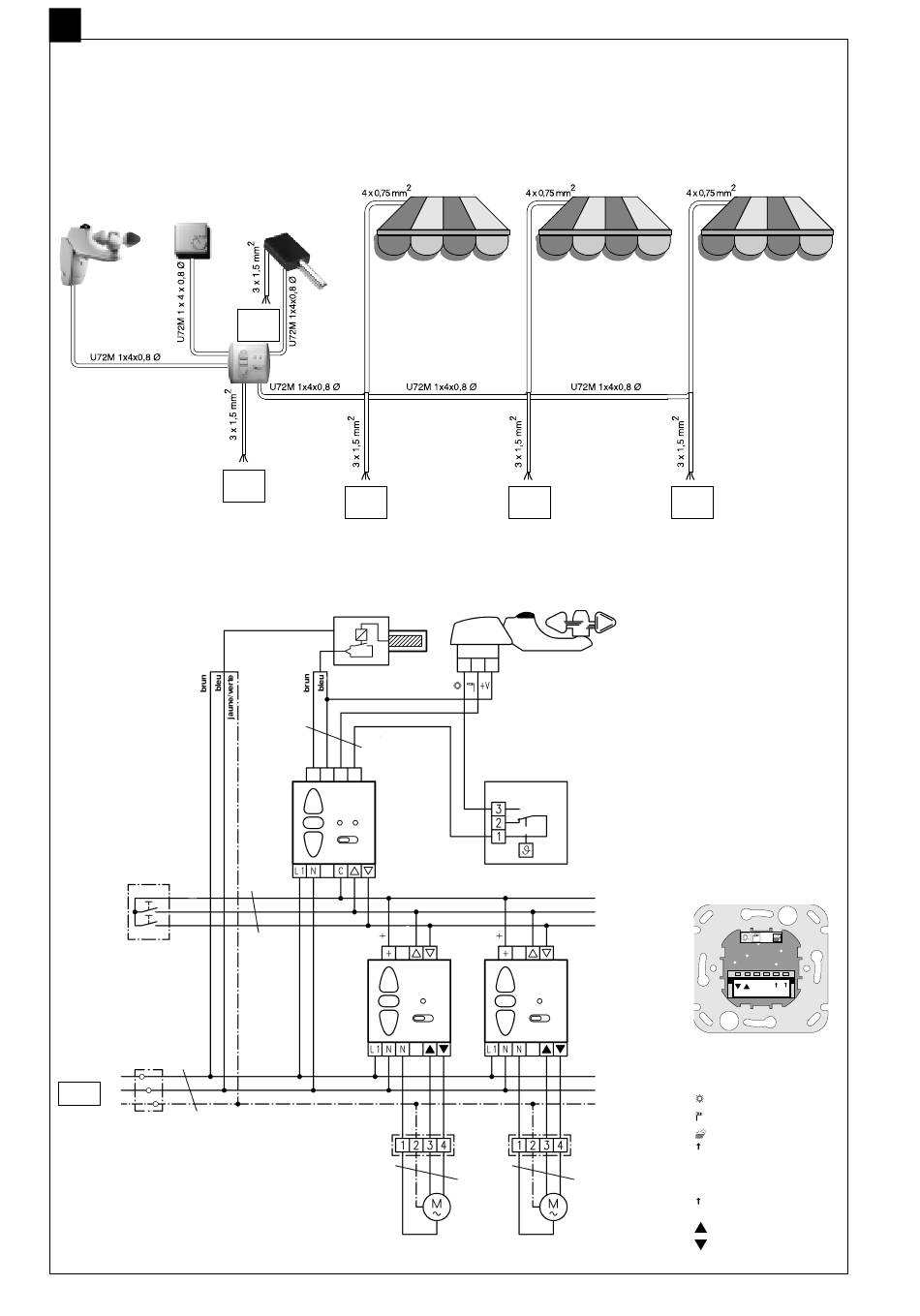

B CÂBLAGE
Veuillez observer les prescriptions relatives aux installations électriques ainsi que les points suivants:
• Débranchez l'appareil avant de procéder au câblage.
• Aucune traction ne devra s'effectuer sur les barrettes à borne après l'installation.
Test:
Après la mise sous tension, on pourra vérifier le sens de rotation du moteur en actionnant les touches Montée et Descente.
Thermostat
d'ambiance
Soliris Sensor
Réseau
Commande
centrale
Com
MONTÉE
DESCENTE
Boîte de
dérivation
L 1
N
Réseau
PE
NYM-J
3x1,5°
Dédecteur
de pluie
Réseau
Soliris IB
Centralis Uno IB
Réseau
(option)
Détecteur de pluie
(libre de potentiel)
J-Y (ST)-Y
2x2x0,8ø
Soliris IB
MONTÉE
J-Y (ST)-Y
2x2x0,8ø
Centralis
Uno IB
Centralis Uno IB
Réseau
Soliris Sensor
Sensor
Thermostat
d'ambiance
Com
MONTÉE
MONTÉE
DESCENTE
DESCENTE DESCENTE
Centralis
Uno IB
Boîte de Boîte de
dérivation dérivation
0,75° 0,75°
Opérateur Opérateur
Centralis Uno IB
Réseau
Ligne bus
vers autres
commandes
C
L
N N
Bornier de branchement
C Commun
Capteur soleil
Capteur vent
Capteur de pluie
L Phase
N Conducteur neutre
(opérateur)
N Conducteur neutre
MONTÉE
DESCENTE
