Temperaturautomatik
Thermis Uno

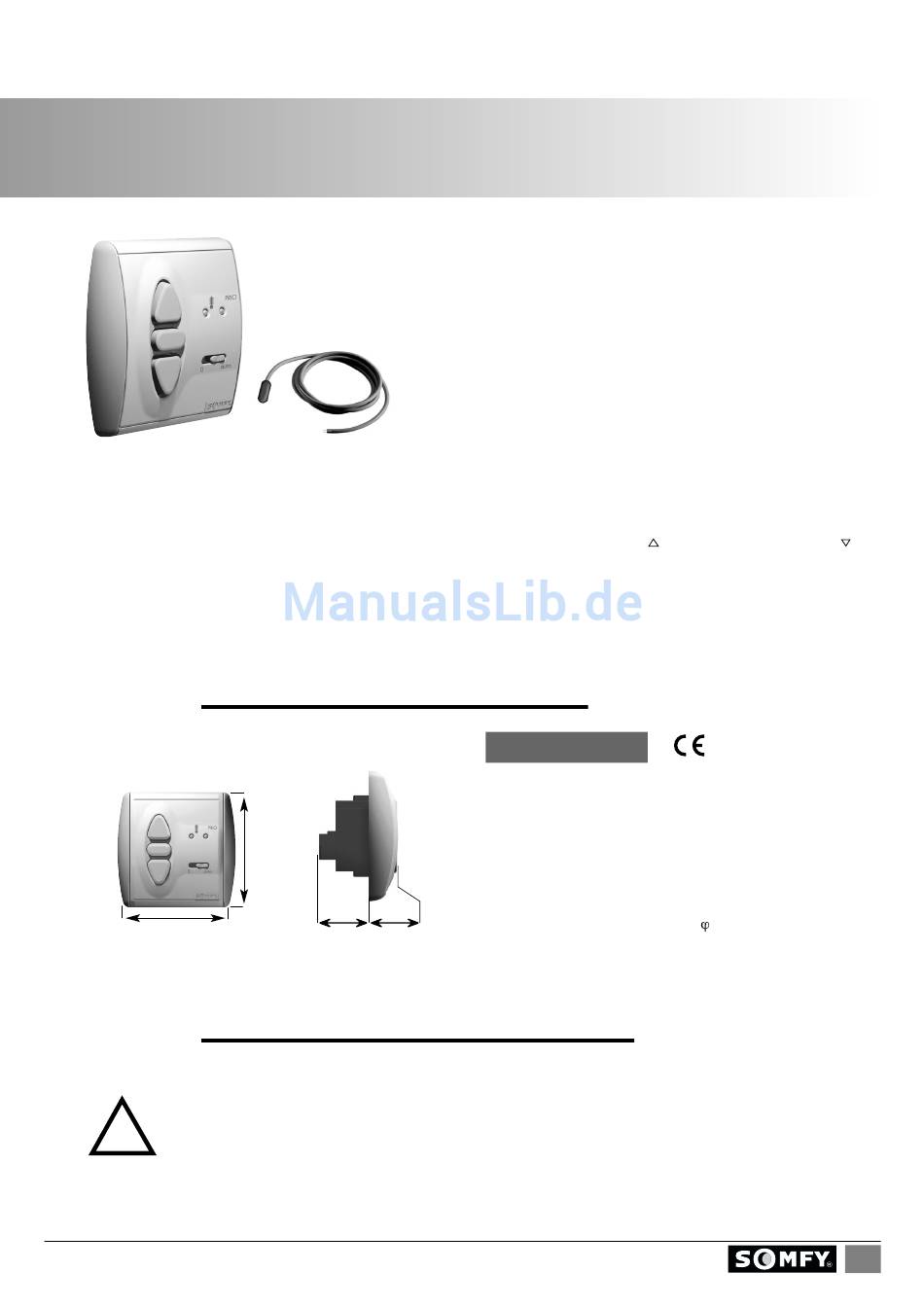

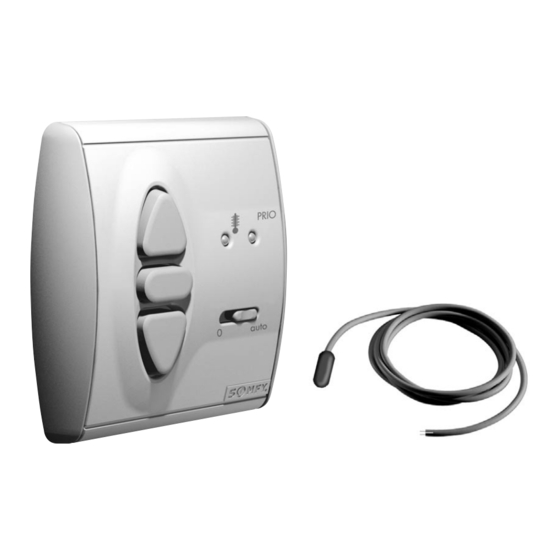

Thermis Uno ist die Temperaturautomatik mit externem Temperaturfühler aus dem neuen inteo-Steuerungspro-
gramm von SOMFY, die Ihre elektrisch betriebenen Dachfenster, Lichtkuppeln und Lüftungsklappen temperatur-
abhängig steuert. Durch 5 bzw. 10 Lüftungspositionen ist eine automatische Regelung der Raumtemperatur
möglich. Der Temperatur-Sollwert und die Intervallzeit können am Steuergerät individuell eingestellt werden. Eine
manuelle Ansteuerung ist auch möglich. Thermis Uno hat zusätzlich einen „Prio "-Eingang und einen „Prio "-
Eingang. An diese können optionale Regenfühler oder Rauchmelder angeschlossen werden, deren Signale immer
vorrangig ausgeführt werden (Priorität)!
1.
Merkmale
80 mm
2.
Installation
Errichten, Prüfen, Inbetriebsetzen und Fehlerbehebung der Anlage darf nur von
!
einer Elektrofachkraft (lt. VDE 0100) durchgeführt werden! Schalten Sie alle zu
montierenden Anschlussleitungen spannungslos! Treffen Sie Sicherheits-
vorkehrungen gegen unbeabsichtigtes Einschalten! Der ordnungsgemäße
Betrieb ist nur bei fachgerechter Installation und ausreichender Stromversorgung
gewährleistet!
Änderungen dienen dem technischen Fortschritt
und bleiben vorbehalten. Maße in mm.
GEBRAUCHS-
ANWEISUNG
Damit Sie die Vorzüge Ihrer Thermis Uno-Steuerung optimal nutzen
können, bitten wir Sie diese Gebrauchsanweisung genau durchzu-
lesen.
Für Fragen, Anregungen und Wünsche stehen wir Ihnen unter der
Rufnummer 0 180 / 5 25 21 31 gerne zur Verfügung.
inteo
80 mm
33 mm 17 mm
Thermis Uno
Thermis Uno
Artikel-Nummer:
Betriebsspannung:
Schutzgrad durch Gehäuse:
Schutzklasse:
Betriebstemperatur:
Umgebungsbedingungen:
Schaltkontaktbelastbarkeit
Relais:
Thermis Uno
EN60669
EN50081-1
EN50082-1
1822042
220 – 240 V ~50/60 Hz
IP 40
II
+5° C bis +40° C
trockene Wohnräume
cos
> 0,8/3A/230V/50Hz
1
Werbung
Verwandte Anleitungen für SOMFY 1822042
Inhaltszusammenfassung für SOMFY 1822042
- Seite 1 Thermis Uno Thermis Uno ist die Temperaturautomatik mit externem Temperaturfühler aus dem neuen inteo-Steuerungspro- gramm von SOMFY, die Ihre elektrisch betriebenen Dachfenster, Lichtkuppeln und Lüftungsklappen temperatur- abhängig steuert. Durch 5 bzw. 10 Lüftungspositionen ist eine automatische Regelung der Raumtemperatur möglich. Der Temperatur-Sollwert und die Intervallzeit können am Steuergerät individuell eingestellt werden. Eine manuelle Ansteuerung ist auch möglich.
-
Seite 2: Montage
Montage Thermis Uno ist zur Montage in einer Unterputz-Schalterdose 60 mm Ø oder passenden Aufputz-Kappe (Somfy-Zubehör) geeignet. Die Anschlussleitun- Sicherheitsabdeckung Das Steuergerät Nach Abschluss der Ein- gen werden entspre- von hinten auf Steck- Thermis Uno wird zu- stellung (Kapitel 3) und chend der Klemmen- rahmen aufschieben. - Seite 3 Der Thermis Uno hat einen Eingang für den externen Temperaturfühler und zwei Prioritätseingänge, einen für „AUF“ und einen für „ZU“. An diese Eingänge können Sensoren angeschlossen werden, deren Signal immer mit Priorität ausgeführt wird. Dies könnte z.B. ein Signal eines Regenfühlers sein, welches ein Fenster bei einsetzendem Regen schließt (= „Prio ZU“).
- Seite 4 Intervallzeit Dies ist die einstellbare Wartezeit zwischen zwei temperaturabhängig ausgeführten Schritten. – Rechtes Poti Intervallzeit (min.) Einstellbereich Intervallzeit: 0,25 min. - 6 min. (Werkseinstellung: ca. 1 Minute) 0,25 Min. Test: Um die Funktion der Temperaturautomatik zu überprüfen, stellen Sie das Poti für die Intervallzeit auf die kür- zeste Wartezeit (0,25 min.) ein.
- Seite 5 Einlernen einer Zwischenposition (IP = intermediate position) Falls Sie das Fenster im Automatik-Betrieb nicht vollständig öffnen möchten, können Sie durch einlernen einer Zwi- schenposition (IP) eine Teilöffnung bewirken, die Sie durch betätigen der STOP/IP-Taste auch manuell aufrufen können. Zum Einlernen einer Zwischenposition (IP) gehen Sie wie folgt vor: –...
-
Seite 6: Manuelle Bedienung
Ändern der AUF/ZU-Prioritäten-Rangfolge Mit der Rangfolge der Priorität AUF und der Priorität ZU wird der Vorrang eines Signals definiert. Dieser Vorrang ist ab Werk so eingestellt, dass das „ZU“-Signal immer als höchste Priorität ausgeführt wird. Diese Rangfolge kann bei Thermis Uno jedoch benutzerdefiniert eingestellt werden. Um die Rangfolge der Prio-Eingänge zu ändern, gehen Sie wie folgt vor: –...
