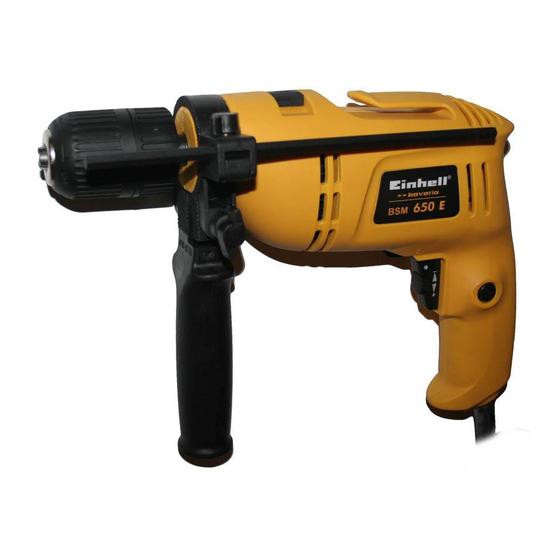

Einhell bavaria BSM 650E Gebrauchsanweisung
Vorschau ausblenden Andere Handbücher für BSM 650E:

Werbung

Anleitung BSM 650 E SPK 4 neu
Gebrauchsanweisung
Elektronik-Schlagbohrmaschine
Návod k použití
Elektronická příklepová vrtačka
Használati utasítás
Elektromos ütvefúrógép
Navodilo za uporabo
Udarni vrtalnik elektronik
Naputak za uporabu
Elektronička vibracijska bušilica
Art.-Nr. : 42.586.50
I.-Nr.: 01011
14.02.2003
12:20 Uhr
®
650E
BSM
Seite 1

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Einhell bavaria BSM 650E

  • Seite 1 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 1 ® Gebrauchsanweisung Elektronik-Schlagbohrmaschine Návod k použití Elektronická příklepová vrtačka Használati utasítás Elektromos ütvefúrógép Navodilo za uporabo Udarni vrtalnik elektronik Naputak za uporabu Elektronička vibracijska bušilica 650E Art.-Nr. : 42.586.50 I.-Nr.: 01011...
  • Seite 2 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 2 Bitte vor Montage und Inbe- triebnahme die Betriebsan- Seite 2 ausklappen leitung aufmerksam lesen Prosím nalistujte stranu 2 Před montáží a uvedením A 2 -es oldalat kérjük do provozu si prosím pozorně...
  • Seite 3 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 3...
  • Seite 4: Technische Daten

    Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 4 Lieferumfang Technische Daten BSM 650 E Netzspannung 230 V ~ 50 Hz Schnellspannbohrfutter 2 - 13 mm, Aufnahmeleistung 650 W Zusatzhandgriff mit Tiefenanschlag Bohrleistung Beton 13 mm Stahl 10 mm Verwendung Holz 20 mm Die Bohrmaschine ist zum Bohren...
  • Seite 5: Wartung

    Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 5 Schützen Sie das Netzkabel Arbeitsplatz kann 85 dB(A) vor Beschädigungen. Öl und überschreiten. In diesem Fall sind Schallschutzmaßnahmen Säure können das Kabel für den Bedienenden erforder- beschädigen. lich. Das Geräusch dieses Das Gerät nicht am Netzkabel Elektrowerkzeuges wurde nach tragen.
  • Seite 6 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 6 Ein/Ausschalter: Einschalten: Schalter A drücken Dauerbetrieb: Schalter A mit Feststellknopf B sichern. Ausschalten: Schalter A kurz eindrücken. Durch mehr oder wenig starkes Drücken des Schalters A wählen Sie die Drehzahl. Durch Drehen der Rändelschraube im Schalter A können Sie die Drehzahl vorwählen.
  • Seite 7: Rozsah Dodávky

    Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 7 Rozsah dodávky Technická data BSM 650 E Síťové napětí 230 V ~ 50 Hz Rychloupínací sklíčidlo 2 - 13 mm Příkon 650 W Přídavné držadlo s dorazovou tyčí Vrtací...
  • Seite 8 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 8 Při použití kabelového bubnu Údržba kabel zcela odrolovat. Průřez Udržujte vrtačku vždy čistou. drátu min 1,5 mm K čištění umělých hmot Stroj nepřetěžovat. nepoužívejte žíravé prostředky. Všechny opracovávané obrobky Při nadměrné...
  • Seite 9 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 9 Za-/vypínač: Zapnout: Zmáčknout vypínač A Trvalý provoz: Vypínač A zajistit zajišťovacím knoflíkem B. Vypnout: Vypínač A krátce zamáčknout. Méně nebo více silným stlačením vypínače A volíte počet otáček. Otáčením rýhovaného šroubu ve vypínači A můžete počet otáček nastavit předem.
  • Seite 10: Technikai Adatok

    Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 10 Szállítás kiterjedése Technikai adatok BSM 650 E Feszültség rendszer: 230 V ~ 50 Hz Gyorsszorítású fúrótokmány 2 - 13 Teljesítményfelvétel: 650 W Fúrásteljesítmény: beton 13 mm Pótfogantyú mélységütközővel acél 10 mm fa 20 mm ALKALMAZÀS...
  • Seite 11 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 11 kábelnál fogva húzza ki a túllépheti a 85 db-t (A). Ebben hálózati aljzatból. az esetben az üzemeltetők rés- A hálózati dugó bedugása előtt zére hallásvédő intézkedésekre ügyeljen arra, hogy az üzemel- van szükség.
  • Seite 12 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 12 Ki- / bekapcsoló: Bekapcsolni: Az A üzemeltetési kapcsolót benyomni. Tartós üzem: A B rögzítőgombbal az A üzemeltetési kapc- solót biztosítani. Kikapcsolni: Az A üzemeltetési kapcsolót röviden benyomni. Az A üzemeltetési kapcsoló különböző erősségü...
  • Seite 13: Obseg Dobave

    Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 13 Obseg dobave Tehnični podatki BSM 650 E Nazivna napetost 230 V - 50 Hz Vpenjalna glava za hitro vpenjanje 2 - Poraba: 650 W 13 mm Moč vrtanja: beton 13 mm Dodatni ročaj z globinskim prislonom jeklo 10 mm...
  • Seite 14 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 14 če uporabljajte kabelski boben, Vzdrževanje kabel popolnoma odvijte. Premer vrtalni stroj naj bo vedno čist. žice naj bo min. 1,5 mm pri čiščenju plastike ne uporabljaj- orodja ne preobremenjujte. te nobenih jedkih sredstev.
  • Seite 15 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 15 Stikalo za vklop in izklop Vklop: Pritisnite stikalo A Neprekinjeno obratovanje: Stikalo A blokirajte s fiksirnim gumbom B. Izklop: Na hitro pritisnite stikalo A. Število vrtljajev izbirate z bolj ali manj močnim pritis- kanjem na stikalo A.
  • Seite 16: Opseg Isporuke

    Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 16 Opseg isporuke Tehnički podaci BSM 650 E Napon 230 V ~ 50 Hz Brzopodesiva stezna glava 2 - 13 Primljena snaga 650 W Bušenje beton 13 mm Dodatna ručka s graničnikom dubi- čelik 10 mm drvo 20 mm Broj okretaja u...
  • Seite 17 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 17 Prije utikanja utikača pazite da Održavanje prekidač nije aretiran. Uvijek održavajte bušilicu u Ako koristite kabelski bubanj, čistom stanju. cijeli kabel se mora odmotati Za čišćenje plastike ne rabite od bubnja.
  • Seite 18 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 18 Uključivanje/isključivanje: Uključivanje: Pritisnite prekidač A. Stalni rad: Aretirajte prekidač A pomoću gumba za blo- kiranje B. Isključivanje: Kratko pritisnite prekidač A. Blažim ili jačim pritiskivanjem prekidača A bira- te broj okretaja.
  • Seite 19: Konformitätserklärung

    4258650_01011 30.11.2005 9:35 Uhr Seite 1 ISC GmbH Konformitätserklärung Eschenstraße 6 D-94405 Landau/Isar ürün ile ilgili olarak AB Yönetmelikleri ve erklärt folgende Konformität gemäß EU-Richtlinie Normlar∂ gere©ince aμa©∂daki uygunluk aç∂kla und Normen für Artikel mas∂n∂ sunar. declares conformity with the EU Directive ‰ËÏÒÓÂÈ...
  • Seite 20 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 20 Garanciaokmány A garancia idôtartama 24 hónap és a vásárlás napjával kezdôdik. A szavatosság csakis a kivitelezési hiányokra vagy az anya- gi és měködési hibákra terjed ki. Az ehhez szükséges pótalkatrészeket és a munkaidôt nem számítjuk fel.
  • Seite 21 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 21 GARANTIEURKUNDE Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab- Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der nutzung oder Transportschäden, ferner nicht auf Schäden, die in- Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder folge Nichtbeachtung der Montageanleitung und nicht norm- deren Kopie, nachzuweisen ist.
  • Seite 22 Anleitung BSM 650 E SPK 4 neu 14.02.2003 12:20 Uhr Seite 22 ISC GmbH Einhell Polska sp. Z.o.o. Eschenstraße 6 Ul. Miedzyleska D-94405 Landau/Isar PL-50-554 Wroclaw Tel. (0190) 145 048, Fax (0 99 51) 2610 u. 5250 Tel. 071 3346508, Fax 071 3346503 Hans Einhell Österreich Gesellschaft m.b.H.
