Anleitung BSM 650 E SPK 1 neu
Gebrauchsanweisung

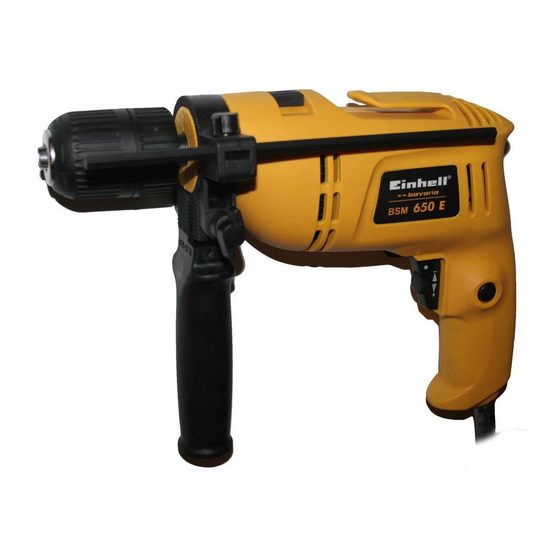

Elektronik-Schlagbohrmaschine
Operating Instructions
Electronic Hammer Drill
Mode d'emploi
Perceuse électronique à percusion
Gebruiksaanwijzing
Elektronische klopboormachine
IIstruzioni per l'uso
Trapano a percussione elettronico
Brugsanvisning
Elektronisk slagboremaskine
Instrukcja obsługi
Wiertarka udarowa
Инструкция по эксплуатации
Электронная электродрель
ударно"о действия
Használati utasítás
Elektromos ütvefúrógép
Naputak za uporabu
Elektronička vibracijska bušilica
Art.-Nr. : 42.586.50
I.-Nr.: 01011
14.02.2003
12:07 Uhr
®
650E
BSM
Seite 1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Einhell bavaria 42.586.50
Inhaltszusammenfassung für Einhell bavaria 42.586.50
- Seite 1 Gebruiksaanwijzing Elektronische klopboormachine IIstruzioni per l'uso Trapano a percussione elettronico Brugsanvisning Elektronisk slagboremaskine Instrukcja obsługi Wiertarka udarowa Инструкция по эксплуатации Электронная электродрель ударно“о действия Használati utasítás Elektromos ütvefúrógép Naputak za uporabu Elektronička vibracijska bušilica 650E Art.-Nr. : 42.586.50 I.-Nr.: 01011...
- Seite 2 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 2 Bitte vor Montage und Inbetriebnahme die Betriebsanleitung aufmerksam lesen Please read the operating instructions Bitte Seite 2 ausklappen carefully before assembling and using Please pull out page 2 Veuillez lire attentivement ce mode d’emploi avant de procéder au mon- Veuillez ouvrir les page 2...
- Seite 3 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 3...
-
Seite 4: Lieferumfang
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 4 Lieferumfang Technische Daten BSM 650 E Netzspannung 230 V ~ 50 Hz Schnellspannbohrfutter 2 - 13 mm, Aufnahmeleistung 650 W Zusatzhandgriff mit Tiefenanschlag Bohrleistung Beton 13 mm Stahl 10 mm Verwendung Holz 20 mm Die Bohrmaschine ist zum Bohren... -
Seite 5: Wartung
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 5 Schützen Sie das Netzkabel Arbeitsplatz kann 85 dB(A) vor Beschädigungen. Öl und überschreiten. In diesem Fall sind Schallschutzmaßnahmen Säure können das Kabel für den Bedienenden erforder- beschädigen. lich. Das Geräusch dieses Das Gerät nicht am Netzkabel Elektrowerkzeuges wurde nach tragen. - Seite 6 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 6 Ein/Ausschalter: Einschalten: Schalter A drücken Dauerbetrieb: Schalter A mit Feststellknopf B sichern. Ausschalten: Schalter A kurz eindrücken. Durch mehr oder wenig starkes Drücken des Schalters A wählen Sie die Drehzahl. Durch Drehen der Rändelschraube im Schalter A können Sie die Drehzahl vorwählen.
-
Seite 7: Technical Data
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 7 Scope of delivery package Technical data BSM 650 E, Voltage: 230 V ~ 50 Hz Quick-change drill chuck 2 -13 mm, Power rating: 650 W Additional grip with bit stop Drilling capacity Concrete 13 mm Steel 10 mm... - Seite 8 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 8 Do not remove the plug from place may exceed 85 dB(A). In the socket by pulling the mains this case you will need to intro- cable. duce noise protection measu- Make sure before inserting the res for the user.
- Seite 9 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 9 On/Off switch: To switch on: Press switch A Continuous operation: Lock switch A with locking button B To switch off: Press switch A briefly The speed is varied by applying more or less pressure on switch A.
-
Seite 10: Composition Du Colis
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 10 Composition du colis Données techniques BSM 650 E, Tension 230 V - 50 Hz Mandrin porte-foret à serrage rapi- Puissance absorbée 650 W de 2 à 13 mm, Capacité... - Seite 11 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 11 Protégez le cordon d’alimentati- uniquement par un spécialiste. on contre les détériorations. N’utilisez que des pièces de Huile et acides peuvent endom- rechange originales. magés le cordon. L’émission de bruit peut dépas- Ne pas porter l’appareil par le ser 85 dB (A) sur le lieu de tra- cordon d’alimentation.
- Seite 12 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 12 Interrupteur marche/arrêt: Mise en marche: Appuyer sur l’interrupteur A Marche continue: Bloquer l’interrupteur A avec le bouton de blocage B Arrêt: Appuyer rapidement sur l’interrupteur A Une pression plus ou moins forte exercée sur l’interrupteur A vous permet de sélectionner la vitesse.
-
Seite 13: Omvang Van De Levering
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 13 Omvang van de levering Technische gegevens: BSM 650 E, Netspanning : 230 V ~ 50 Hz Snelspannboorhouder 2 - 13 mm, Stroomverbruik : 650 Watt Additionele handgreep met diepte- Boorvermogen: Beton 13 mm aanslag... - Seite 14 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 14 bel dragen. noodzakelijk voor de bediener. Om de stekker uit het stop- Het geluid van dit elektro-gere- contact te trekken niet aan de edschap werd gemeten volgens kabel trekken. EN 50144-1.
- Seite 15 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 15 In/Uitschakelaar: Inschakelen: Schakelaar A drukken Continubedrijf: Schakelaar A met de vergrendelknop B vastzet- Uitschakelen: Schakelaar A eventjes indrukken Het toerental kiest U door de schakelaar A meer of min hard te drukken. U kan het toerental vooraf kiezen door de gekar- telde schroef in de schakelaar A te draaien.
-
Seite 16: Contenuto Della Confezione
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 16 Contenuto della confezio- Dati tecnici Tensione 230 Volt ~ 50 Hz BSM 650 E, potenza assorbita 650 Watt Pinza portapunta a chiusura rapida Diametro massimo Cemento 13 mm 2-13 mm, Maniglia aggiuntiva con arresto di Acciaio 10 mm... - Seite 17 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 17 Non staccare la spina dalla ru-more di questo apparecchio presa della corrente tirando il elettrico. Ë stato rilevato in fun- cavo. zione di EN Fare attenzione che linterruttore 50144-1.
- Seite 18 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 18 Avviamento/Spegnimento Per avviare: premere il pulsante A Per funzionamento continuo: arrestare il pulsante A con bottone di bloccaggio Per spegnere: premere brevemente sul pulsante A Scegliere il numero dei giri agendo più o meno forte sul pulsante A.
-
Seite 19: Leverancens Omfang
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 19 Leverancens omfang Vigtigt BSM 650 E, BSM 650 E er ikke konstrueret Selspændende borepatron 2-13 til anvendelse med forsatsværk- tøj. Må ikke anvendes i nærheden Ekstra håndtag med dybdeanslag af dampe eller brændbare væs- ker. -
Seite 20: Vedligeholdelse
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 20 arbejder. Reparationer må kun udføres af el-fagfolk. Anvend kun originale reserve- dele. Støjudviklingen på arbejdsplad- sen kan overskride 85 dB (A), i så fald kræves der støjbekæm- pelses-foranstaltninger for bru- geren. - Seite 21 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 21 Strømafbryder: Start: Tryk på afbryderen A. Kontinuerlig drift: Sikr afbryderen A med låse- knappen B Stop: Tryk kort på afbryderen A. Ved at trykke mere eller mindre kraftigt på afbryderen A, vælger De omdrejningstallet..
-
Seite 22: Dane Techniczne
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 22 WYPOSAŻENIE DANE TECHNICZNE BSM 650 E Napięcie sieciowe: 230 V ~ 50 Hz Szybkomocujący uchwyt wiertarski Pobór mocy: 650 W 2 – 13 mm Zdolność wiercenia: beton 13 mm Dodatkowa rękojeść... -
Seite 23: Konserwacja
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 23 kodzenia przewodu. Natężenie hałasu na stanowis- Nie przenoś urządzenia za ku pracy może przekraczać 85 przewód zasilający. dB(A). W takim wypadku Nie wyciągaj wtyczki z gniazd- niezbędne jest użycie nausz- ka przez ciągnięcie za przewód ników ochronnych. - Seite 24 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 24 Włączanie / wyłączanie Włączanie: Wciśnij wyłącznik A. Praca ciągła Zabezpiecz wyłącznik A z przyciskiem unie- ruchamiającym B. Wyłączanie: Krótko wciśnij wyłącznik A. Poprzez silniejsze lub słabsze naciśnięcie wyłącznika A wybierasz prędkość obrotową. Przez przekręcenie śruby radełkowanej w wyłączniku A możesz wstępnie wybrać...
-
Seite 25: Комплект Поставки
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 25 Комплект поставки: Технические данные BSM 650 E Напряжение Быстрозажимной сверлильный сетево“о питания 230 В ~ 50 Гц патрон, 2 - 13 мм Потребляемая мощность 650 Вт Дополнительная рукоятка с Максимальный... -
Seite 26: Технический Уход
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 26 обязательно вытащить Носите защитные очки и штепсельную вилку из респираторы при работах с розетки. пылевыделением. Предохраняйте электрошнур Ремонт инструмента от повреждений. Масла и разрешается выполнять кислоты мо“ут повредить исключительно... - Seite 27 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 27 Выключатель: Включение: Нажать на выключатель А Режим непрерывной работы: Выключатель А заблокировать стопорной кнопкой В. Выключение: Выключатель А коротко нажать. Путем более или менее сильно“о нажатия на выключатель А установите скорость вращения.
-
Seite 28: Technikai Adatok
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 28 Szállítás kiterjedése Technikai adatok BSM 650 E Feszültség rendszer: 230 V ~ 50 Hz Gyorsszorítású fúrótokmány Teljesítményfelvétel: 650 W 2 - 13 mm Fúrásteljesítmény: beton 13 mm Pótfogantyú mélységütközővel acél 10 mm fa 20 mm ALKALMAZÀS... - Seite 29 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 29 A hálózati dugót, ne a hálózati A munkahelyen a zajkifejtés kábelnál fogva húzza ki a túllépheti a 85 db-t (A). Ebben hálózati aljzatból. az esetben az üzemeltetők rés- A hálózati dugó...
- Seite 30 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 30 Ki- / bekapcsoló: Bekapcsolni: Az A üzemeltetési kapcsolót benyomni. Tartós üzem: A B rögzítőgombbal az A üzemeltetési kapc- solót biztosítani. Kikapcsolni: Az A üzemeltetési kapcsolót röviden benyomni. Az A üzemeltetési kapcsoló különböző erősségü...
-
Seite 31: Opseg Isporuke
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 31 Opseg isporuke Tehnički podaci BSM 650 E Napon 230 V ~ 50 Hz Brzopodesiva stezna glava 2 - 13 Primljena snaga 650 W Bušenje beton 13 mm Dodatna ručka s graničnikom dubi- čelik 10 mm drvo 20 mm Broj okretaja u... - Seite 32 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 32 Prije utikanja utikača pazite da Održavanje prekidač nije aretiran. Uvijek održavajte bušilicu u Ako koristite kabelski bubanj, čistom stanju. cijeli kabel se mora odmotati Za čišćenje plastike ne rabite od bubnja.
- Seite 33 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 33 Uključivanje/isključivanje: Uključivanje: Pritisnite prekidač A. Stalni rad: Aretirajte prekidač A pomoću gumba za blo- kiranje B. Isključivanje: Kratko pritisnite prekidač A. Blažim ili jačim pritiskivanjem prekidača A bira- te broj okretaja.
-
Seite 34: Konformitätserklärung
89/336/EWG_93/68/EEC 2002/88/EG: 90/396/EWG 89/686/EWG EN 60745-1; EN 60745-2-1; EN 55014-1; EN 55014-2; EN 61000-3-2; EN 61000-3-3; EN 61000-4-2; EN 61000-4-4; EN 61000-4-5; EN 61000-4-6; EN 61000-4-11 Landau/Isar, den 02.05.2005 Karg Brunhölzl Produkt-Management Leiter Produkt-Management BSM-0778-31-4175500-E Art.-Nr.: 42.586.50 I.-Nr.: 01011 Archivierung:... - Seite 35 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 35...
- Seite 36 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 36 GARANTIE La période de garantie commence à partir de la date d’achat et dure 24 mois. Sont pris en charge: les défauts de matériel ou de functionnement et de fabrication. Les pièces de rechange requises et les heures de travail ne seront pas facturées.
-
Seite 37: Warranty Certificate
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 37 WARRANTY CERTIFICATE The guarantee period begins on the sales date and is valid for 2 years. Responsibility is assumed for faulty construction or material or funcitional defects. Any necessary replacement parts an necessary repair work are free of charge. -
Seite 38: Certyfikat Gwarancji
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 38 CERTYFIKAT GWARANCJI Okres gwarancyjny rozpoczyna się w dniu zakupu i wynosi 24 miesięcy. Naprawa gwarancyjna obejmuje wady wykonawcze lub materiałowe oraz usterki w działaniu. Potrzebne do naprawy gwarancyjnej części zamienne oraz koszty robocizny są... -
Seite 39: Garantieurkunde
Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 39 GARANTIEURKUNDE Wir gewähren Ihnen zwei Jahre Garantie gemäß nachstehenden Ausschluß: Die Garantiezeit bezieht sich nicht auf natürliche Ab- Bedingungen. Die Garantiezeit beginnt jeweils mit dem Tag der nutzung oder Transportschäden, ferner nicht auf Schäden, die in- Lieferung, der durch Kaufbeleg, wie Rechnung, Lieferschein oder folge Nichtbeachtung der Montageanleitung und nicht norm- deren Kopie, nachzuweisen ist. - Seite 40 Anleitung BSM 650 E SPK 1 neu 14.02.2003 12:07 Uhr Seite 40 ISC GmbH Einhell Polska sp. Z.o.o. Eschenstraße 6 Ul. Miedzyleska D-94405 Landau/Isar PL-50-554 Wroclaw Tel. (0190) 145 048, Fax (0 99 51) 2610 u. 5250 Tel. 071 3346508, Fax 071 3346503 Hans Einhell Österreich Gesellschaft m.b.H.
