Montage

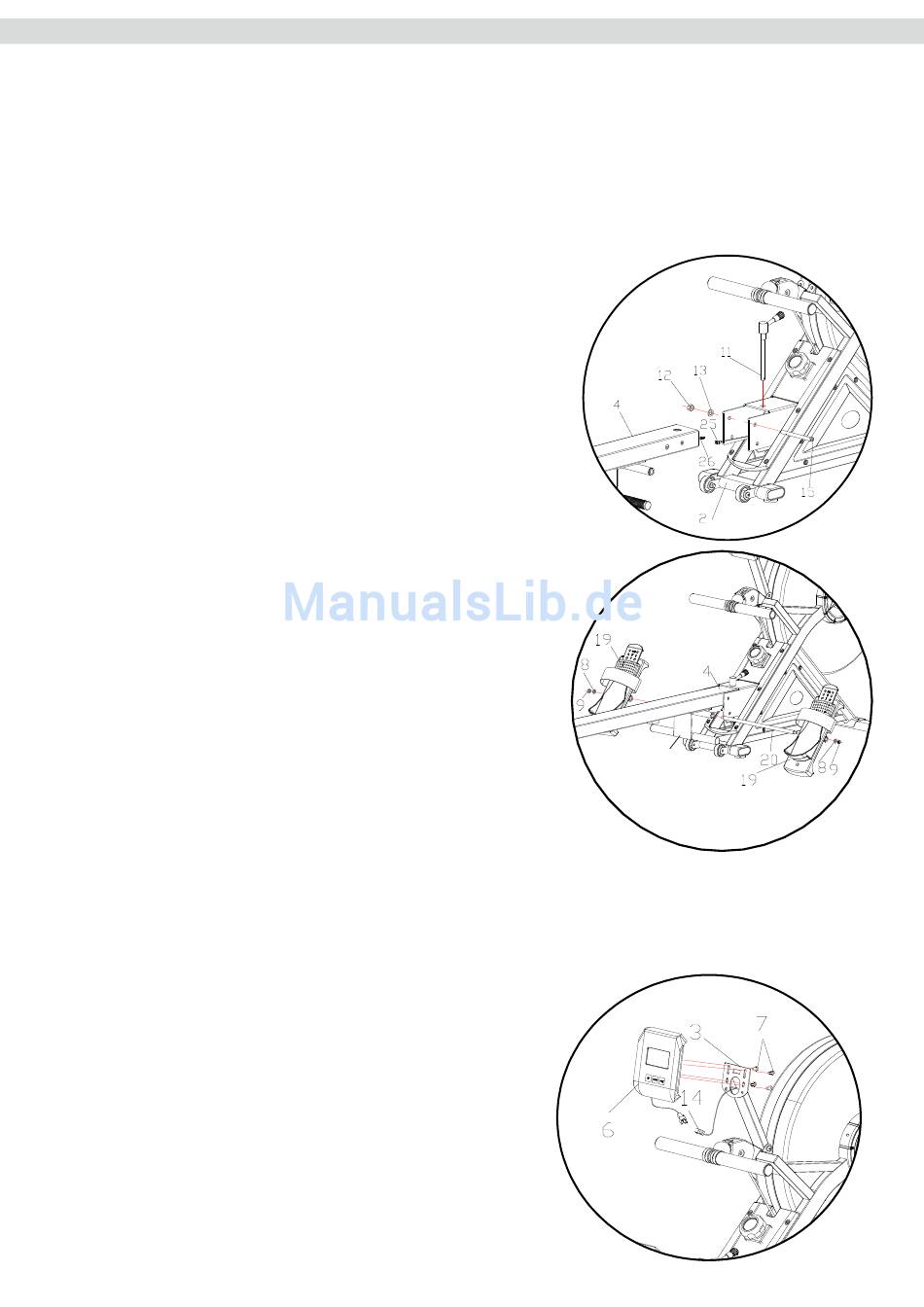

Schritt 6: Montage der Gleitschiene
Verbinden Sie das Kabel, das vorn aus der Gleitschienen (4) ragt, mit dem Kabel, das aus der
Aufnahme für die Gleitschienen am Basisrahmen (2) ragt.
Setzen Sie nun die Gleitschienen (4) im Basisrahmen (2) ein.
ACHTUNG:
Achten Sie hierbei un bedingt darauf, dass Sie die Kabel nicht quetschen oder beschädigen.
Befestigen Sie die Gleitschienen (4) am Basisrahmen (2) mit einer Inbusschraube M10x120 (15),
einer Unterlegscheibe M10 (13) und einer Mutter M10 (12).
Setzen Sie dann den Handhebel (11) ein und fixieren ihn.
Schritt 7: Montage der Pedale
Setzen Sie die Achse (20) in der Aufnahme des Pedal-
Rahmens (5) ein. Schieben Sie nun rechts und links die
Pedale (19) auf und befestigen Sie diese mit je einer
Unterlegscheibe M( (8) und einer Mutter M8 (9).
5
Schritt 8: Montage des Cockpits
Setzen Sie die Batterien in das Cockpit (6) ein. Verbinden Sie dann das Cockpitkabel mit dem
Kabel, das aus dem Cockpithalter (3) ragt.
Befestigen Sie nun das Cockpit mit vier Linsenkopfschrauben M5x10 (7) am Cockpitrahmen (3).
