Maxxus RX 7.1 Handbuch Seite 7

Montage

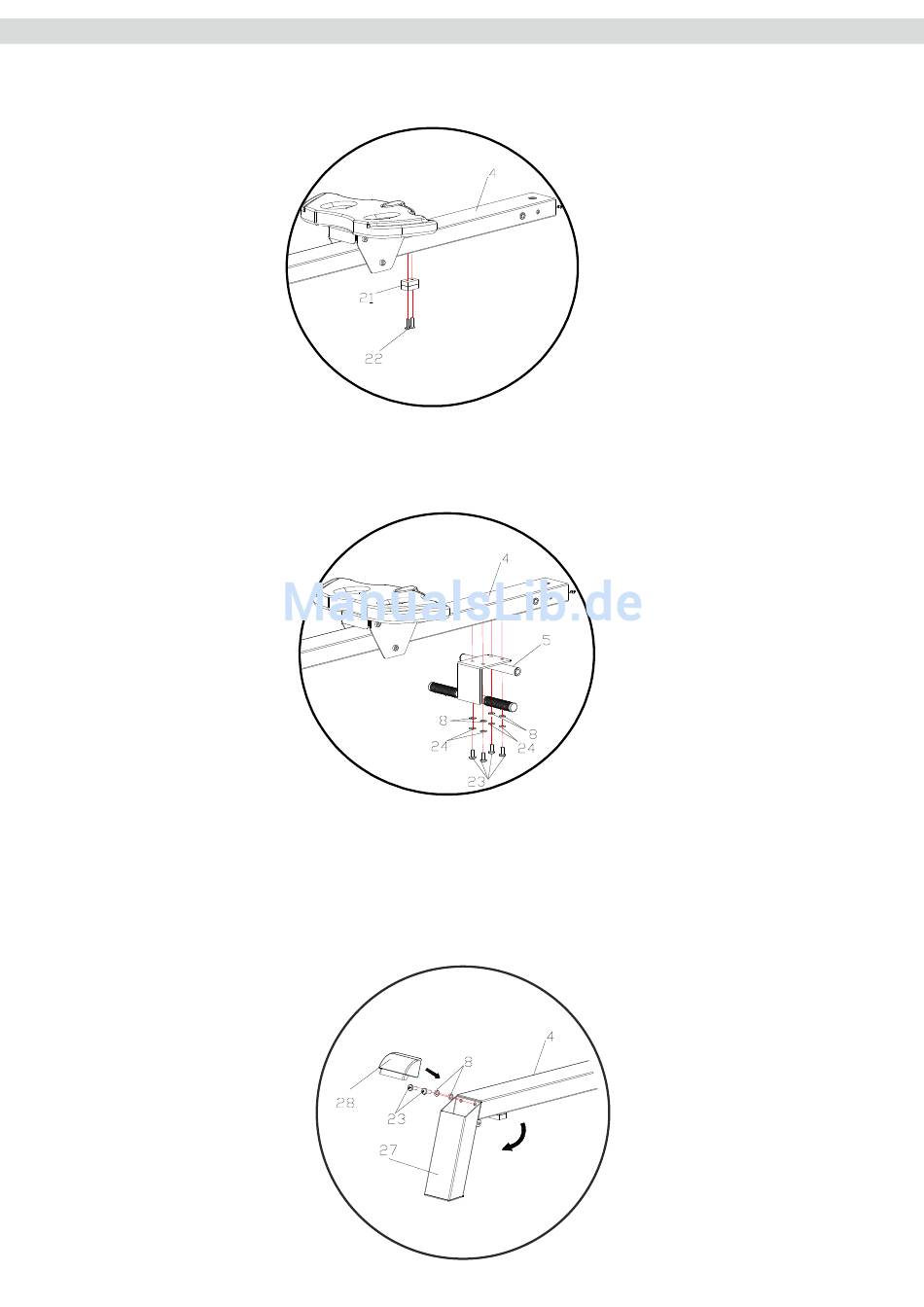

Schritt 3: Montage des Stoppers
Befestigen Sie den Stopper (21) auf der Unterseite der Gleitschiene (4). Verwenden Sie hierzu zwei
Linsenkopfschrauben M6x25 (22).
Schritt 4: Montage des Pedal-Rahmens
Befestigen Sie den Pedal-Rahmen (5) auf der Unterseite der Gleitschiene (4).
Verwenden Sie hierzu vier Unterlegscheiben M8 (8), vier Federscheiben M8 (24) und vier
Inbusschrauben M8x20 (23).
Schritt 5: Montage des hinteren Standrohres
Bringen Sie das hintere Standrohr (27) in die angezeigte Position. Befestigen Sie es dann mit zwei
Unterlegscheiben M8 (8) und zwei Inbusschrauben M8x20 (23) an der Gleitschiene (4).
7
