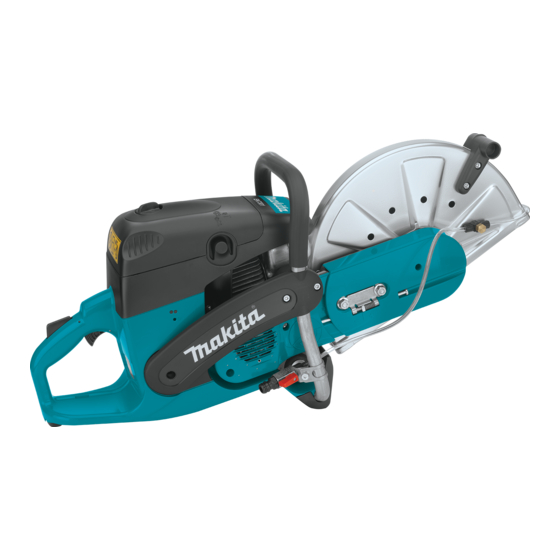

- Seite 1 Betriebsanleitung Originalbetriebsanleitung EK7300 EK7301 EK8100 Achtung: Lesen Sie vor der ersten Inbetriebnahme diese Betriebsanleitung gründlich durch und befolgen Sie unbedingt die Sicherheitsvorschriften! Betriebsanleitung sorgfältig aufbewahren!
-
Seite 2: Inhaltsverzeichnis
102009014688, DE 202011000529, DE 202011000531, DE Motor starten ..............16 202011000534, US 5709594. Kaltstart ................. 17 Wir möchten, dass Sie ein zufriedener MAKITA Kunde sind. Warmstart ..............17 Um eine stets optimale Funktion und Leistungsbereitschaft Ihres Motor ausschalten ............17 MAKITA Trennschleifers zu garantieren und um Ihre persönliche... -
Seite 3: Lieferumfang
Lieferumfang 1. Trennschleifer 2. Trennscheibe (nicht generell im Lieferumfang, länderspezifisch) 3. Adapterring 20/25,4 (nicht generell im Lieferumfang, länderspezifisch) 4. Schraubendreher (für Vergasereinstellung) 5. Winkelschraubendreher 6. Kombischlüssel SW 13/19 Sollte eines der hier aufgeführten Bauteile nicht im Lieferum- 7. Betriebsanleitung (ohne Abbildung) fang enthalten sein, wenden Sie sich bitte an Ihren Verkäufer! Symbole Sie werden auf der Maschine und beim Lesen der Betriebsanleitung auf folgende Symbole stoßen: Betriebsanleitung lesen und... -
Seite 4: Sicherheitshinweise Bestimmungsgemäßer Gebrauch
überprüfen und spätestens nach 5 Jahren auszutauschen. SICHERHEITSHINWEISE Nur geprüfte Schutzhelme verwenden. Bestimmungsgemäßer Gebrauch Der Gesichtsschutz (B) des Helmes hält Schleifstaub und Trennschleifer Materialkörner ab. Um Verletzungen der Augen und des Der Trennschleifer darf nur zum Trennen/Ablängen von geeigneten Gesichts zu vermei den, ist beim Arbeiten mit dem Trenn- Werkstoffen mit der für das Gerät zugelassenen Trennscheibe im schleifer stets ein Augenschutz (C) bzw. -
Seite 5: Betriebsstoffe / Tanken
Beim Arbeiten mit dem Trennschleifer sind Sicherheits schuhe bzw. Sicherheitsstiefel (G) mit griffiger Sohle, Stahl k appe und ein Beinschutz zu tragen. Das Sicherheitsschuhwerk bietet Schutz vor Schnittverletzungen und gewährleistet einen sicheren Stand. Tragen Sie bei allen Arbeiten stets einen Arbeitsanzug (H) aus festem Material und ausreichender Flammenhemmung. Betriebsstoffe / Tanken Vor dem Betanken einen sicheren und ebenen Platz aufsuchen. -
Seite 6: Trennscheiben
Trennscheiben Die Schutzhaube muss immer montiert sein. Trennscheibe nur bei ausgeschaltetem Motor wechseln! Es gibt zwei Arten von Trennscheiben: - für Metall (Warmschnitt) - für Beton (Kaltschnitt) HINWEIS: Bei Verwendung von Diamant-Trennscheiben unbedingt die ange- brachte Drehrichtungsmarkierung beachten. Diamant-Trennscheiben eignen sich nicht zur Metallbearbeitung. Trennscheiben sind nur für radiale Belastung zum Schneiden ausgelegt. Es ist verboten, die Seitenflächen der Trennscheibe zum Schleifen zu benutzen, da Bruchgefahr (10)! -
Seite 7: Rückschlag (Kickback) Und Mitziehen
Rückschlag (Kickback) und Mitziehen - Beim Arbeiten mit dem Trennschleifer kann es zum gefähr lichen Rückschlag oder Mitziehen kommen. Der Rückschlag entsteht, wenn der obere Bereich der Trenn- scheibe zum Trennen benutzt wird (15). Der Trennschleifer wird dabei unkon trolliert, mit hoher Ener- gie, in Richtung des Trennschleiferführers geschleudert bzw. -
Seite 8: Beim Umgang Mit Kunstharztrennscheiben Ist Folgendes Stets Zu Beachten
Beim Umgang mit Kunstharztrennscheiben ist folgendes Sehr aufmerksam und nur mit einwandfreiem Gerät arbeiten. stets zu beachten Unfallverhütungsvorschriften der zuständigen Berufsgenos- senschaft und der Versicherung beachten. ACHTUNG: Stein, Beton, Asbest oder Asphalt trennen Kunstharztrennscheiben haben die Eigenschaft Feuchtigkeit aufzunehmen. Durch die Aufnahme der Feuchtigkeit kommt ACHTUNG! es bei der schnellen Drehung der Trennscheibe zur Unwucht. -
Seite 9: Transport Und Lagerung
(Kühlung), zur besseren Sichtkontrolle und zur Vermeidung einer übermäßigen Staubentwicklung ist das Nasstrennverfahren dem Trockentrennverfahren vorzuziehen. Dabei muss die Trenn- scheibe beidseitig gleichmäßig mit Wasser berieselt werden. Im MAKITA-Programm finden Sie für jeden Einsatzzweck die richtige Ausrüstung für den Nasstrennschliff (siehe auch „SONDERZU- BEHÖR“). Schnittbereich vor dem Trennvorgang von Fremdkörpern wie Steinen, Nägeln usw. -
Seite 10: Instandhaltung
Bei Verwendung von nicht Original MAKITA Ersatzteilen, SERVICE Zubehör und Trennscheiben ist mit erhöhter Unfallgefahr zu rechnen. Bei Unfällen oder Schäden mit nicht Original MAKITA Trennscheiben oder Zubehör entfällt jegliche Haftung. Erste Hilfe Für einen eventuell eintretenden Unfall sollte immer ein Verbands kasten nach DIN 13164 am Arbeitsplatz vorhanden sein. -
Seite 11: Technische Daten
Spez. Verbrauch bei max. Leistung nach ISO 8893 g/kWh Kraftstofftank-Inhalt 1.100 Mischungsverhältnis (Kraftstoff/2-Takt-Öl) - bei Verwendung von MAKITA-Öl 50:1 - bei Verwendung anderer Öle (Qualitätsstufe JASO FC oder ISO EGD) 50:1 - bei Verwendung von Aspen Alkylat (2-Takt-Kraftstoff) 50:1 (2%) Trennscheibe für max. -
Seite 12: Teilebezeichnung
Teilebezeichnung 15 16 Handgriff Dekompressionsventil Filterdeckel für Luftfilter und Zündkerzenstecker Startergriff Deckelverriegelung Luft-Ansaugöffnung Bügelgriff Kombischalter „ Choke/Start/Stop (I/O)” Schalldämpfer Sicherheits-Sperrtaste Schutzhaube Gashebel Griff Tankdeckel (Kraftstoff) Einstellschraube für Keilriemenspannung Startergehäuse mit Startvorrichtung Befestigungsmuttern Trennscheibe Standfuß Trennscheiben-Befestigungsschraube Öffnung für Vergasereinstellung Spannscheibe Typenschild Gegenhaltöffnung Tank mit Handschutz... -
Seite 13: Inbetriebnahme
INBETRIEBNAHME ACHTUNG: Bei allen Arbeiten am Trennschleifer unbedingt Motor ausschalten, Kerzenstecker ziehen und Schutzhandschuhe tragen! ACHTUNG: Trennschleifer darf erst nach komplettem Zusammenbau und Prüfung gestartet werden! Verwenden Sie für die folgenden Arbeiten das im Lieferumfang enthaltene Montagewerkzeug: 1. Kombischlüssel SW 13/19 2. -
Seite 14: Keilriemen Spannen / Spannung Prüfen
Motor keine Schäden. Herstellung des richtigen Mischungsverhältnisses: Für einen optimalen Motorbetrieb sowie zum Schutz von Ge- 50:1 Bei Verwendung von MAKITA Hoch leistungs- sundheit und Umwelt stets bleifreien Kraftstoff verwenden! Zweitaktöl, d.h. 50 Teile Kraftstoff mit einem Teil Öl mischen. -
Seite 15: Kraftstofflagerung
Kraftstofflagerung MAKITA Hochleistungs-Zweitakt-Motoröl (50:1) ist je nach Verbrauch in folgenden Verpackungsgrößen lieferbar: Kraftstoffe sind nur begrenzt lagerfähig. Kraftstoff und Kraft- stoffgemische altern durch Verdunstung besonders unter 100 ml Best.-Nr. 980 008 606 dem Einfluß hoher Temperaturen. Überlagerter Kraftstoff und 1 l Best.-Nr. 980 008 607 Kraftstoffgemische können so zu Startproblemen und Motor- schäden führen. -
Seite 16: Motor Starten
Motor starten falls erforderlich Das Modell ist mit einem halbautomatischen Dekompressions- ventil (1) zur Starterleichterung ausgerüstet. Durch Drücken der Gummiabdeckung, bis zum spürbaren Einrasten, wird das dahinterliegende Dekompressionsventil hineingedrückt. Dadurch verringert sich die Verdichtungsarbeit, so dass der Motor schon mit geringem Kraftaufwand am Starterseil auf seine Startdrehzahl beschleunigt wird. -
Seite 17: Kaltstart
Kaltstart Bügelgriff fest mit einer Hand umfassen und Trennschleifer auf den Boden drücken. Die linke Fußspitze in den hinteren Handschutz stellen. Kombischalter (6) nach oben drücken (Choke-Position). Hierbei wird gleichzeitig die Halbgasarretierung betätigt. HINWEIS: Ist der Trennschleifer am Führungswagen montiert, seitlichen Gashebel am Führungswagen nicht betätigen! Starterseil langsam bis zum spürbaren Widerstand heraus ziehen (der Kolben steht vor dem oberen Totpunkt). -
Seite 18: Vergaser Einstellen
Maschine ein geringfügiges Nachregulieren der Leerlauf- drehzahl erfordern. Veränderungen an den Einstellschrauben (L) und (H) dürfen nur von einer MAKITA Fachwerkstatt durchgeführt werden! Aus diesem Grund sind die Bohrungen der beiden Einstellschrauben verschlossen. Folgende Arbeitsschritte sind für eine korrekte Einstellung der Leerlaufdrehzahl notwendig: Motor starten und warm fahren (ca. -
Seite 19: Wartungsarbeiten
Da viele Teile, die in dieser Betriebsanleitung nicht behandelt werden, zum Teil wichtige Sicherheitseinrichtungen sind und wie jedes Teil auch einem gewissen Verschleiß unter- liegen, muss eine regelmäßige Überprüfung und Wartung zu Ihrem eigenen Schutz von einer MAKITA-Fachwerkstatt ausgeführt werden. ACHTUNG: SERVICE Falls es zu einem Bruch der Trennscheibe wäh-... -
Seite 20: Schutzhaube Reinigen
Schutzhaube reinigen Im Innenraum der Schutzhaube bilden sich mit der Zeit Materi- alablagerungen (insbesondere beim Nasstrennverfahren), die unter Umständen das freie Drehen der Trennscheibe behindern. Trennscheibe und Druckscheibe abmontieren und Materiala- blagerungen im Inneren der Schutzhaube mit einer Holzleiste oder ähnlichem entfernen. Welle und alle abmontierten Teile säubern. -
Seite 21: Vorfilter
ACHTUNG: Vor dem Reinigen der Luftfilter, Motor abstellen! Die Luftfilter auf keinen Fall mit Druckluft reinigen! Vorfilter und Innenfilter nicht mit Kraftstoff reinigen! Die Lebensdauer des Motors hängt vom Zustand und der regelmäßigen Wartung der Filterelemente ab. Bei Nichtein- haltung der Reinigungsintervalle oder Wartungsmaßnahmen, kommt es zu erhöhtem Verschleiß innerhalb des Motors! Beschädigten Luftfilter sofort erneuern! Abgerissene Gewebestücke und grobe Schmutzpartikel können den Motor zerstören. -
Seite 22: Zündkerze Auswechseln
Zündkerze auswechseln ACHTUNG: Zündkerze oder Kerzenstecker dürfen bei laufendem Motor nicht berührt werden (Hochspannung). Wartungsarbeiten nur bei ausgeschaltetem Motor aus- führen. Bei heißem Motor Verbrennungsgefahr. Schutzhandschuhe tragen! Bei Beschädigung des Isolationskörpers, starkem Elektroden- abbrand bzw. stark verschmutzten oder verölten Elektroden, muss die Zündkerze ausgewechselt werden. -
Seite 23: Starterseil Auswechseln
Starterseil auswechseln Vier Schrauben (14) lösen. Startergehäuse (15) abnehmen. Einen kleinen Schraubendreher durch die Kühlluftschlitze auf der Rückseite des Startergehäuses führen. Die Verschnappung (16) leicht bei Seite biegen und dabei vorsichtig die Luftführung (17) vom Startergehäuse (15) trennen. Hierbei die Reihenfolge (A - B - C - D) einhalten. -
Seite 24: Rückholfeder Erneuern
Rückholfeder erneuern Startergehäuse abnehmen (siehe Kapitel „Starterseil auswech- seln“). Die Luftführung vom Startergehäuse trennen (siehe Kapitel „Starterseil auswechseln“). Die Rückholfeder an der Seiltrommel entspannen (siehe siehe Kapitel „Starterseil auswechseln“). Sicherungsring (1) abnehmen (Zange für Außensicherungsringe, siehe Zubehör). Seiltrommel (2) abziehen. Rückholfeder (4) mittels Schraubendreher oder ähnlichem Werkzeug gleichmäßig aus der Verschnappung hebeln. Dabei äußerste Vorsicht anwenden, Rückholfeder steht unter Vorspannung und kann aus der Kassette springen! ACHTUNG: Verletzungsgefahr! Bei dieser Arbeit unbedingt... -
Seite 25: Trennvorrichtung In Mittenposition / Außenposition
Anschlagbolzen (8) deaktiviert. Somit kann die Schutzhaube (11) über den Verdrehanschlag (7) hinaus gedreht werden. Griff (10) abschrauben und Schutzhaube (11) wie im Bild ge- zeigt verdrehen. Keilriemen (12) aushängen und die Trennvorrichtung abnehmen. HINWEIS: Die Abbildung zeigt den Keilriemen der Modelle EK7300, EK7301. -
Seite 26: Funkenschutzsieb Reinigen/Auswechseln
Trennvorrichtung (13) in Außenposition an die Getriebearm- aufnahme drücken. Keilriemen (14) über die Keilriemenscheibe (15) führen. HINWEIS: Die Abbildung zeigt den Keilriemen der Modelle EK7300, EK7301. Abdeckung (16) aufsetzen. Muttern (17) aufschrauben und handfest anziehen. Keilriemen spannen siehe Kapitel „Keilriemen spannen / Span- nung prüfen“. Schraube (Detail X, nur bei EK8100) hineindrehen und fest- ziehen. -
Seite 27: Diamant-Trennscheiben, Führungswagen, Wassertank Und Druck-, Fallwasserarmatur
Genauigkeit im Schnitt. Er ermöglicht die exakte Einhaltung der geforderten Schnittiefe (4). Zur Staubbindung während des Trennvorganges und zur besseren Kühlung der Trennscheibe bietet MAKITA je nach Einsatzart des Trennschleifers mehrere Varianten zur Benetzung der Trennscheibe mit Wasser. -
Seite 28: Periodische Wartungs- Und Pflegehinweise
Ersatzteilnummern zu er mit teln und wird laufend über De tail ver besserungen und Neuerungen im Er satz teilangebot informiert. Bitte beachten Sie auch, dass bei der Verwendung von nicht Original MAKITA Teilen eine Garantieleistung durch MAKITA nicht möglich ist. -
Seite 29: Störungssuche
Garantie MAKITA garantiert eine einwandfreie Qualität und übernimmt die Kosten für eine Nachbesserung durch Auswechseln der schadhaften Teile im Falle von Material- oder Herstellungsfehlern, die innerhalb der Garantiezeit nach dem Verkaufstag auftreten. Bitte beachten Sie, dass in einigen Ländern spezifische Garantiebedingungen gültig sind. Fragen Sie im Zweifelsfall Ihren Verkäufer. Er ist als Verkäufer des Produktes für die Garantie verantwortlich. -
Seite 30: Auszug Aus Der Ersatzteilliste
EK7300 Auszug aus der Ersatzteilliste EK7301 Nur Original MAKITA-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre MAKITA-Fachwerkstatt zuständig. EK8100 29 30... -
Seite 31: Zubehör
EK7300 Auszug aus der Ersatzteilliste EK7301 Nur Original MAKITA-Ersatzteile verwenden. Für Reparaturen und Ersatz anderer Teile ist Ihre MAKITA-Fachwerkstatt zuständig. EK8100 Pos. Stck. Benennung Kunstharz Trennscheiben (nicht generell im Lieferumfang, länderspezifisch) Stahl ø 300/20 mm Stahl ø 350/20 mm Stahl ø 350/25,4 mm Stahl ø 400/20 mm Stein ø... - Seite 32 Makita Jan-Baptist Vinkstraat 2, 3070, Belgium Makita Corporation Anjo, Aichi, Japan www.makita.com 885422-089...
