8.10.2.2 Widerstandskontaktreihe
®
144 TAPCON

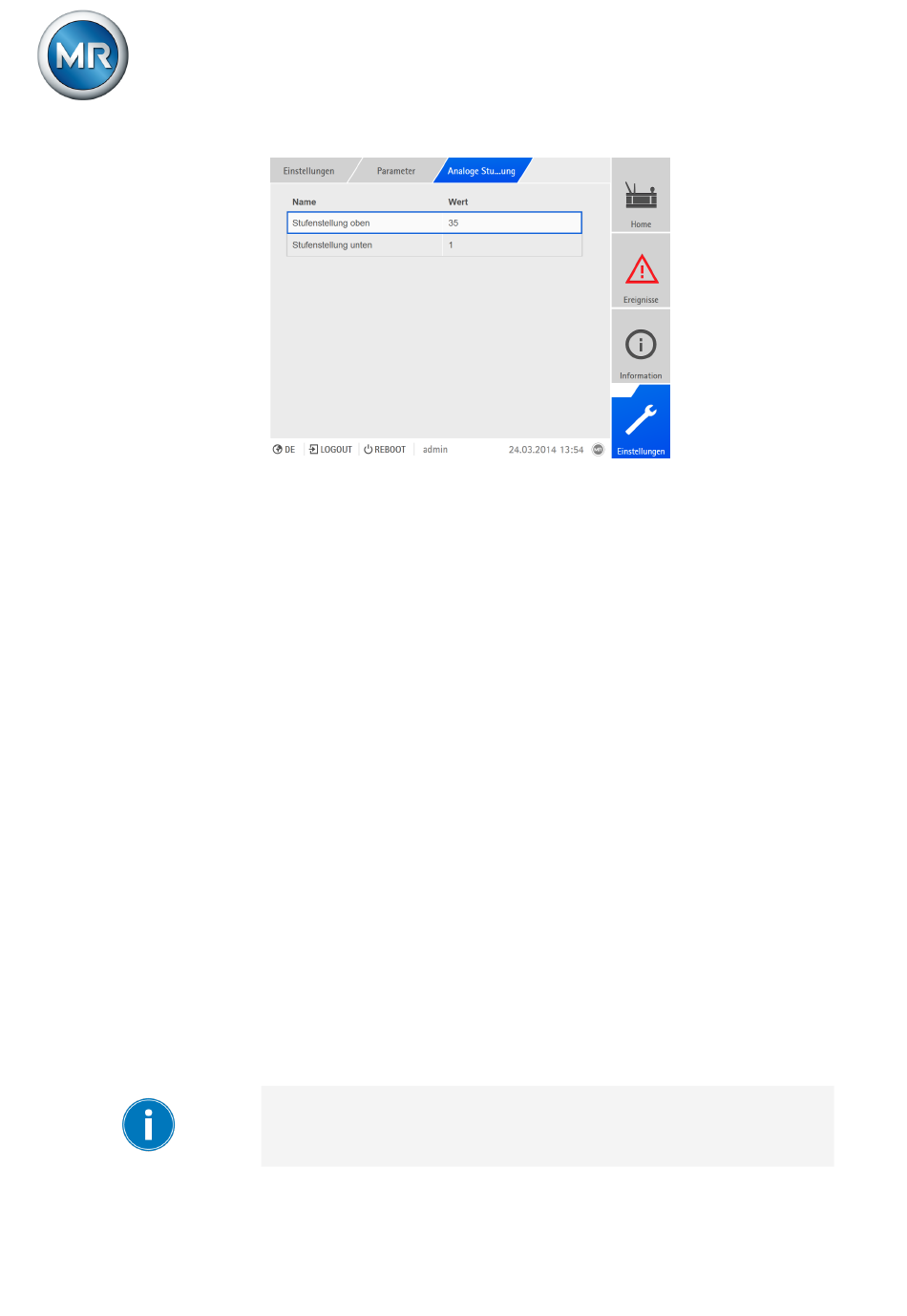

Abbildung 84: Analoge Stufenstellungserfassung einstellen
Pos. bei max. Analogsignal
Mit diesem Parameter können Sie die Stufenstellung des Laststufenschal-
ters einstellen, die dem maximalen Pegel des Analogsignals entspricht (z. B.
20 mA bei 4...20 mA-Signal).
Um die Stufenstellung bei maximalem Analogsignal einzustellen, gehen Sie
wie folgt vor:
1. Den Menüpunkt Einstellungen > Analoge Stufenstellungserfassung >
Pos. bei max. Analogsignal auswählen.
2. Die Stufenstellung einstellen.
3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter
zu speichern
Pos. bei min. Analogsignal
Mit diesem Parameter können Sie die Stufenstellung des Laststufenschal-
ters einstellen, die dem minimalen Pegel des Analogsignals entspricht (z. B.
4 mA bei 4...20 mA-Signal).
Um die Stufenstellung unten einzustellen, gehen Sie wie folgt vor:
1. Den Menüpunkt Einstellungen > Analoge Stufenstellungserfassung >
Pos. bei min. Analogsignal auswählen.
2. Die Stufenstellung einstellen.
3. Die Schaltfläche Übernehmen auswählen, um den geänderten Parameter
zu speichern
Führen Sie die Kalibrierung bei einer Umgebungstemperatur durch, die den
normalen Betriebsbedingungen entspricht. Dadurch können Sie Messfehler
aufgrund von Temperaturschwankungen reduzieren.
