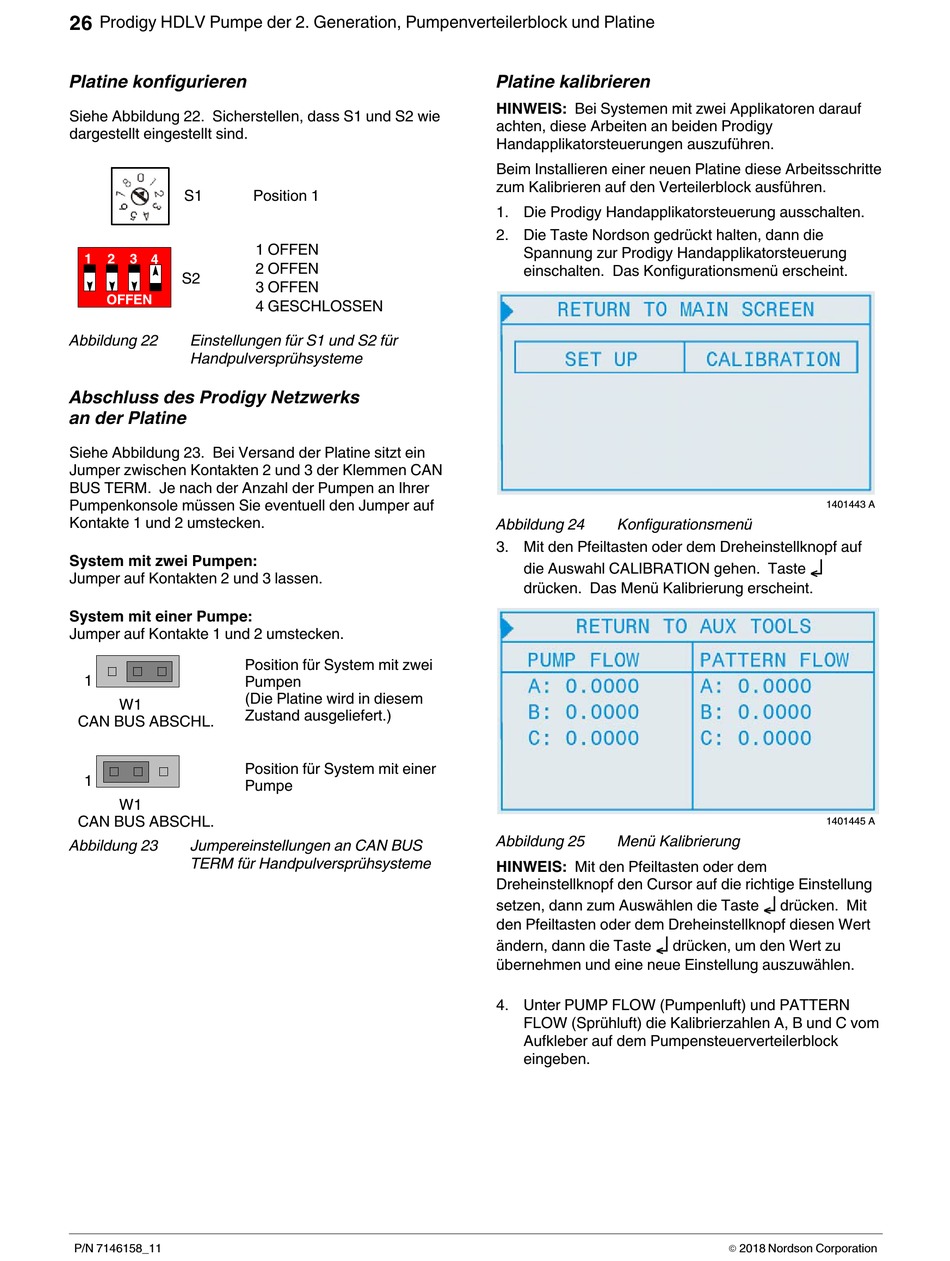

Platine konfigurieren

Siehe Abbildung 22. Sicherstellen, dass S1 und S2 wie
dargestellt eingestellt sind.
S1
1 2 3
4
S2
OFFEN
Abbildung 22 Einstellungen für S1 und S2 für
Handpulversprühsysteme
Abschluss des Prodigy Netzwerks
an der Platine
Siehe Abbildung 23. Bei Versand der Platine sitzt ein
Jumper zwischen Kontakten 2 und 3 der Klemmen CAN
BUS TERM. Je nach der Anzahl der Pumpen an Ihrer
Pumpenkonsole müssen Sie eventuell den Jumper auf
Kontakte 1 und 2 umstecken.
System mit zwei Pumpen:
Jumper auf Kontakten 2 und 3 lassen.
System mit einer Pumpe:
Jumper auf Kontakte 1 und 2 umstecken.
Position für System mit zwei
1
Pumpen
(Die Platine wird in diesem
W1
Zustand ausgeliefert.)
CAN BUS ABSCHL.
Position für System mit einer
1
Pumpe
W1
CAN BUS ABSCHL.
Abbildung 23 Jumpereinstellungen an CAN BUS
TERM für Handpulversprühsysteme
P/N 7146158_11
Position 1
1 OFFEN
2 OFFEN
3 OFFEN
4 GESCHLOSSEN

Platine kalibrieren

HINWEIS: Bei Systemen mit zwei Applikatoren darauf
achten, diese Arbeiten an beiden Prodigy
Handapplikatorsteuerungen auszuführen.
Beim Installieren einer neuen Platine diese Arbeitsschritte
zum Kalibrieren auf den Verteilerblock ausführen.
1. Die Prodigy Handapplikatorsteuerung ausschalten.
2. Die Taste Nordson gedrückt halten, dann die
Spannung zur Prodigy Handapplikatorsteuerung
einschalten. Das Konfigurationsmenü erscheint.
Abbildung 24 Konfigurationsmenü
3. Mit den Pfeiltasten oder dem Dreheinstellknopf auf
die Auswahl CALIBRATION gehen. Taste
drücken. Das Menü Kalibrierung erscheint.
Abbildung 25 Menü Kalibrierung
HINWEIS: Mit den Pfeiltasten oder dem
Dreheinstellknopf den Cursor auf die richtige Einstellung
setzen, dann zum Auswählen die Taste
den Pfeiltasten oder dem Dreheinstellknopf diesen Wert
o
ändern, dann die Taste drücken, um den Wert zu
übernehmen und eine neue Einstellung auszuwählen.
4. Unter PUMP FLOW (Pumpenluft) und PATTERN
FLOW (Sprühluft) die Kalibrierzahlen A, B und C vom
Aufkleber auf dem Pumpensteuerverteilerblock
eingeben.
1401443 A
o
1401445 A
o
drücken. Mit
E
