Grohe 39 367 Montageanleitung

Vorschau ausblenden Andere Handbücher für 39 367:

Installationsanleitung (14 Seiten)

Inhalt

Seite von 55

/ 55
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

DESIGN + ENGINEERING

GROHE GERMANY

99.0536.031/ÄM 235291/04.16

www.grohe.com

39 367

.....1

.....6

.....13

.....2

.....7

.....15

.....7

UAE

.....9

.....3

DK .....16

DK .....8

.....10

.....4

.....18

.....9

.....12

.....5

.....19

...10

FIN

.....21

.....11

.....28

.....16

.....22

.....12

.....17

.....30

.....13

.....24

SK .....31

SK .....18

.....14

.....25

.....33

.....19

SLO

.....15

.....27

.....34

.....20

.....36

.....21

.....43

.....26

.....37

.....22

.....45

EST

.....27

.....39

.....23

.....46

RUS

.....28

.....24

.....40

.....25

.....42

Inhaltsverzeichnis

Inhaltszusammenfassung für Grohe 39 367

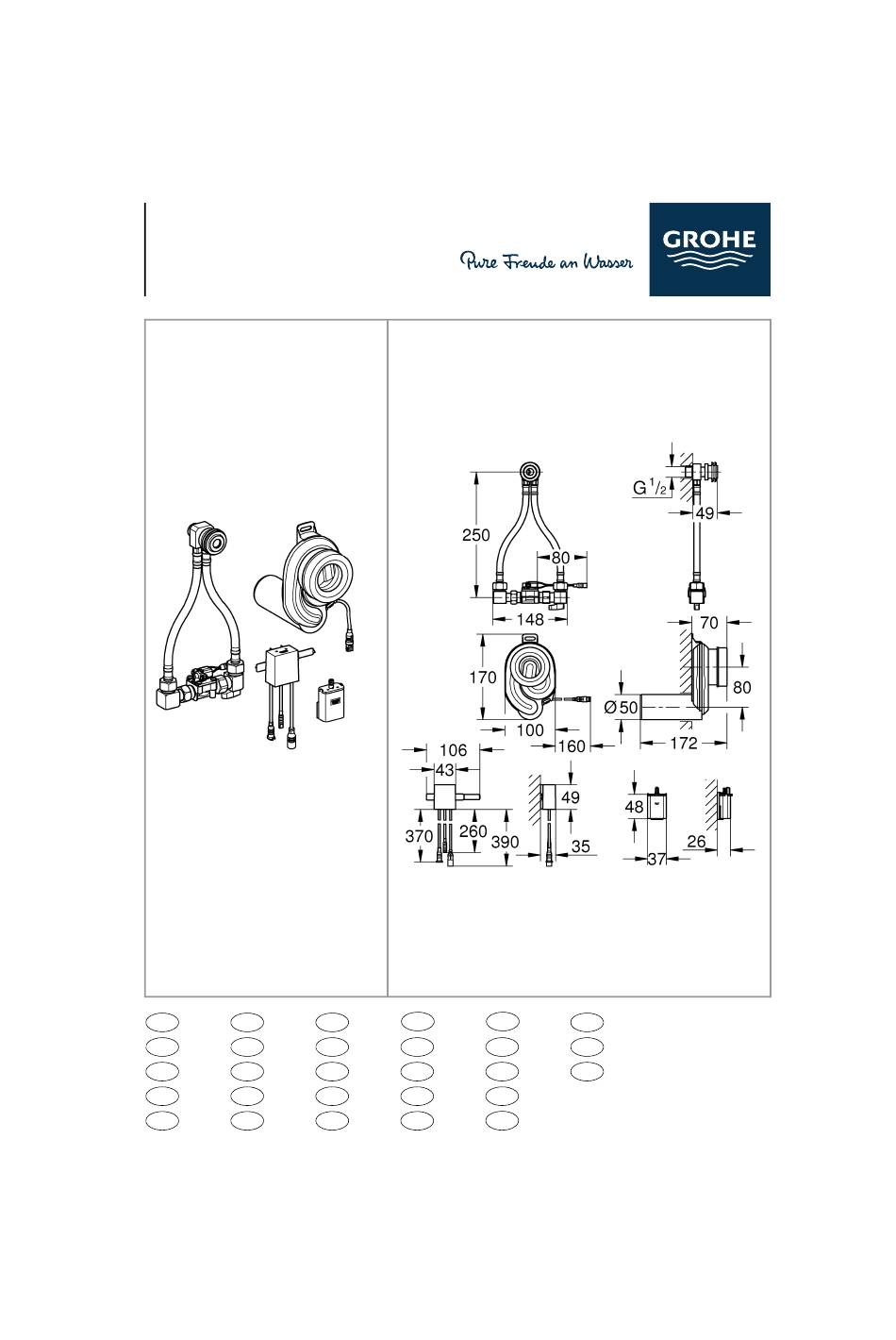

Seite 1 DESIGN + ENGINEERING GROHE GERMANY 99.0536.031/ÄM 235291/04.16 www.grohe.com 39 367 ..1 ..6 ..6 ..13 ..11 ..21 ..16 ..28 ..21 ..36 ..26 ..43 ..2 ..7 ..7 ..15 ..12 ..22 ..17 ..30 ..22 ..37 ..45 ..27 ..3 ..9 DK ..8 DK ..16 ..13...
Seite 2 GROHE Deutschland Vertriebs GmbH Zur Porta 9 D-32457 Porta Westfalica...
Seite 3 Ø6mm 24mm 24mm Ø6mm...
Seite 5 3 min < 3 min...
Seite 6 3a 3 a 3 min...
Seite 7 3a 3 b 3 min...
Seite 9: Sicherheitsinformationen
Magnetfelder beschädigt Verletzungen führen. werden können. Technische Daten Die Sicherheitsdatenblätter zu dem Produkt können unter • Spannungsversorgung: 6 V, Lithium-Batterie CR-P2 www.grohe.com/sicherheitsdatenblaetter/ heruntergeladen werden. • Fließdruck: - min. 0,05 MPa Reinigungsmodus aktivieren, - empfohlen 0,1 - 0,5 MPa siehe Seite 2.
Seite 10: Safety Notes
• Installation is only possible in frost-free rooms. Installation only possible with the listed urinal ceramics, see: • The plug-in connectors must not be directly or indirectly www.grohe.com/tpi/urinal-ceramics sprayed with water when cleaning. • Use only genuine replacement parts and accessories.
Seite 11: Maintenance
A required change will be signaled by beeps of the electronic. The safety data sheets for the product can be downloaded from www.grohe.com/safety-data-sheets/ II. Solenoid valve and filter, see page 5, Fig. [3] and [4]. III. Siphon with temperature sensor, see page 5, Fig. [5].
Seite 12 Le mode de réglage s'arrête automatiquement après 3 minutes. Domaine d'application Montage possible uniquement avec les urinoirs céramiques Maintenance indiqués, voir: www.grohe.com/tpi/urinal-ceramics Démonter la céramique et couper l'alimentation en Installation , voir volet I – II et page 1. eau, voir page 3, fig. [1].
Seite 13: Información De Seguridad
• La instalación solo puede efectuarse en recintos protegidos El montaje solo es posible con las piezas de cerámica para contra las heladas. urinario indicadas, véase: www.grohe.com/tpi/urinal-ceramics • No mojar el conector de enchufe directa ni indirectamente durante la limpieza.
Seite 14: Mantenimiento
Las hojas de datos de seguridad relativas al producto pueden descargarse en www.grohe.com/safety-data-sheets/ II. Electroválvula y tamiz, véase la página 5, fig. [3] y fig. [4]. Activar el modo de limpieza, III. Sifón y sensor de temperatura, véase la página 5, fig. [5].
Seite 15: Manutenzione
Seguire la tabella dei programmi, vedere il risvolto di copertina I. Gamma di applicazioni Montaggio in ordine inverso, vedere la Fig. [4]. Il montaggio può essere effettuato solo sugli orinatoi in ceramica elencati, vedere: www.grohe.com/tpi/urinal-ceramics La funzione di regolazione termina automaticamente dopo 3 minuti. Installazione...
Seite 16: Technische Gegevens
• De installatie mag alleen in vorstvrije ruimten plaatsvinden. Inbouw alleen mogelijk met de genoemde urinaalkeramieken, • Spoel de stekkeraansluiting tijdens het spoelen niet direct of zie: www.grohe.com/tpi/urinal-ceramics. indirect met water af. Installatie , zie uitvouwbaar blad I - II en bladzijde 1.
Seite 17: Reserveonderdelen
De veiligheidsbladen voor het product kunnen worden Als de batterij moet worden vervangen, wordt dit door de gedownload via www.grohe.com/safety-data-sheets/ elektronica met pieptonen aangegeven. Reinigingsmodus activeren, II. Magneetventiel en zeef, zie bladzijde 5, afb. [3] en [4].
Seite 18: Säkerhetsinformation
CE-märkningen Du kan hämta säkerhetsdatabladen för produkten från att gälla, och risk för personskador uppstår. www.grohe.com/safety-data-sheets/ Tekniska data Aktivering av rengöringsläge, • Spänningsförsörjning: 6 V, litiumbatteri CR-P2 se sidan 2.
Seite 19 Sikkerhedsoplysninger Anvendelsesområde • Installationen må kun foretages i frostsikre rum. Montering kun mulig med de anførte urinalkummer, se www.grohe.com/tpi/urinal-ceramics. • Der må ikke sprøjtes vand direkte eller indirekte på stikforbindelsen under rengøring. Installation , se foldeside I - II og side 1.
Seite 20 Alle dele skal kontrolleres, rengøres og om nødvendigt skiftes genstande, der kan blive beskadiget af magnetfelter. Sikkerhedsdatabladene til produktet kan downloades fra I. Batteri, se side 5, fig. [1] og [2]. www.grohe.com/safety-data-sheets/ En nødvendig udskiftning af batteriet signaleres af biplyde fra elektronikken. Aktivering af rensemodus, se side 2.
Seite 21 CE- avstand. merkingen blir ugyldig, og kan føre til personskader. Du kan laste ned sikkerhetsinformasjon om produktet på Tekniske data www.grohe.com/safety-data-sheets/ • Spenningsforsyning: 6 V litiumbatteri, CR-P2 Aktivere rengjøringsmodus, • Dynamisk trykk: se side 2.
Seite 22: Turvallisuusohjeet
Käyttöalue • Asennuksen saa tehdä vain pakkasenkestävissä tiloissa. Asennus mahdollista vain alkuperäisen keramiikan kanssa, • Puhdistettaessa pistoliittimeen ei saa ruiskuttaa vettä katso: www.grohe.com/tpi/urinal-ceramics suoraan tai epäsuorasti. • Käytä vain alkuperäisiä varaosia ja lisätarvikkeita. Asennus , katso kääntöpuolen sivut I - II ja sivu 1.
Seite 23 I. Paristo, katso sivu 5, kuva [1] ja [2]. magneettikentän vuoksi. Voit ladata tuotteen käyttöturvallisuustiedotteet osoitteesta Tarvittavasta paristojen vaihdosta kertoo elektroniikan www.grohe.com/safety-data-sheets/ piippausääni. Puhdistustilan aktivointi, II. Magneettiventtiili ja siivilä, katso sivu 5, kuva [3] ja [4]. katso sivu 2.
Seite 24 Dane techniczne skutek działania pola magnetycznego. • Napięcie zasilające: 6 V, bateria litowa CR-P2 Pod adresem www.grohe.com/safety-data-sheets/ można • Ciśnienie przepływu: pobrać karty charakterystyki dotyczące produktu. - min. 0,05 MPa Aktywacja trybu czyszczenia, - zalecane 0,1–0,5 MPa...
Seite 25 Usterka / przyczyna / środek zaradczy Usterka Przyczyna Środek zaradczy Brak spłukiwania • Przerwanie dopływu wody - Otworzyć zawór odcinający • Zatkane sitko w zaworze - Oczyścić sitko elektromagnetycznym • Uszkodzony zawór elektromagnetyczny - Wymienić zawór elektromagnetyczny • Brak styku w połączeniu wtykowym - Sprawdzić...
Seite 27: Πληροφορίες Ασφαλείας
Πεδίο εφαρμογής εικ. [2]. Η τοποθέτηση είναι δυνατή μόνο με τους προδιαγραφόμενους Ρύθμιση ποσότητας πλύσης, βλέπε εικ. [3a]. ουρητήρες, βλέπε: www.grohe.com/tpi/urinal-ceramics Ρύθμιση προγράμματος, βλέπε εικ. [3b]. Εγκατάσταση , βλέπε αναδιπλούμενη σελίδα I - II Προσέχετε τον πίνακα προγραμμάτων, βλέπε αναδιπλούμενη...
Seite 28: Bezpečnostní Informace
6 V, lithiová baterie CR-P2 Oblast použití • Proudový tlak: Montáž je možná pouze s uvedenými keramickými urinály, viz: - min. 0,05 MPa www.grohe.com/tpi/urinal-ceramics - doporučeno 0,1 - 0,5 MPa • Provozní tlak: max. 1 MPa Instalace , viz skládací strana I – II a strana 1.
Seite 29: Náhradní Díly
Montáž se provádí v obráceném pořadí. v důsledku působení magnetického pole poškozeny. Bezpečnostní listy k produktu lze stáhnout na adrese www.grohe.com/safety-data-sheets/ Náhradní díly viz skládací strana I. Aktivace režimu čištění, viz strana 2.
Seite 30 érvényességének megszűnéséhez, illetve sérülésekhez azokban! vezethet. A termék biztonsági adatlapjai a Műszaki adatok www.grohe.com/safety-data-sheets/ oldalon érhetők el. • Tápfeszültség: 6 V-os, CR-P2 típusú lítiumelem A tisztítási üzemmód bekapcsolása, • Áramlási nyomás: lásd a 2. oldalt.
Seite 31: Informações De Segurança
• A instalação só pode ser efetuada em compartimentos Montagem apenas possível com os urinóis de cerâmica protegidos de geada. listados, ver: www.grohe.com/tpi/urinal-ceramics • Durante a limpeza, não borrifar a ficha de ligação, direta ou Instalação , ver página desdobrável I - II e página 1.
Seite 32: Peças Sobressalentes
A mudança necessária da bateria é sinalizada pelos sinais As fichas de dados de segurança do produto podem ser sonoros do dispositivo eletrónico. descarregadas em www.grohe.com/safety-data-sheets/ II. Eletroválvula e filtro, ver página 5, fig. [3] e [4]. III. Sifão com sensor de temperatura, ver página 5, fig. [5].
Seite 33: Güvenlik Bilgileri
Kalp pili taşıyan kişiler, mıknatıs ile aralarında yeterli olarak su püskürtmeyin. bir güvenlik mesafesi bırakmalıdır (en az 300 mm) • Sadece orijinal Grohe yedek parçalarını ve Dikkat manyetik alan! aksesuarlarını kullanın. Diğer parçaların kullanımı garanti Mıknatıs, manyetik alanlar nedeniyle hasar hakkının ortadan kalkmasına, CE işaretinin geçerliliğini...
Seite 34: Bezpečnostné Informácie
• Toto zariadenie je určené výlučne na inštaláciu do Montáž je možná len s uvedenými keramikami pisoárov, pozri: miestností chránených proti mrazu. www.grohe.com/tpi/urinal-ceramics • Pri čistení sa zásuvný konektor v žiadnom prípade nesmie dostať do priameho ani nepriameho kontaktu s vodou.
Seite 35: Náhradné Diely
Všetky diely skontrolujte, vyčistite a v prípade potreby Karty bezpečnostných údajov produktu si môžete vymeňte. stiahnuť z www.grohe.com/safety-data-sheets/ I. Batéria, pozri stranu 5, obr. [1] a [2]. Aktivovanie režimu čistenia, pozri stranu 2. Elektronika signalizuje potrebu výmeny batérie pípnutím.
Seite 36 CE ter lahko pride do telesnih poškodujejo. poškodb. Varnostne liste o izdelku lahko prenesete s spletne strani Tehnični podatki www.grohe.com/safety-data-sheets/ • Napajanje: 6 V, litijeva baterija CR-P2 Aktiviranje načina čiščenja, • Delovni tlak: glejte stran 2.
Seite 37: Sigurnosne Napomene
Područje primjene • Ugradnja se smije izvoditi samo u prostoru zaštićenom od Ugradnja moguća samo uz navedene keramike za pisoare, smrzavanja. pogledajte: www.grohe.com/tpi/urinal-ceramics • Prilikom čišćenja utične spojnice nemojte izravno ni neizravno prskati vodom. Ugradnja , pogledajte preklopljenu stranicu I. - II. i •...
Seite 38: Rezervni Dijelovi
I. Baterija, pogledajte stranicu 5., sl. [1] i [2]. Sigurnosno-tehnički listovi proizvoda mogu se preuzeti na adresi www.grohe.com/safety-data-sheets/ Zvučni signali elektronike javljaju kad treba zamijeniti bateriju. II. Magnetski ventil i sito, pogledajte stranicu 5., sl. [3] i [4].
Seite 39: Област На Приложение
Настройване на количеството на потока, вижте фиг. [3a]. Монтажът е възможен само с посочените керамични Настройване на програмата, вижте фиг. [3b]. писоари, вижте: www.grohe.com/tpi/urinal-ceramics Спазвайте таблицата с програми, вижте страница I. Монтаж , вижте страница I - II и страница 1.
Seite 40: Tehnilised Andmed
*E: loputuse ooteaeg. ja CE-märgistus kaotavad kehtivuse. Kasutusala Tehnilised andmed Paigaldamine võimalik ainult loetletud keraamiliste • Toitepinge: 6 V, liitiumpatarei CR-P2 pissuaaridega, vt.: www.grohe.com/tpi/urinal-ceramics • Veesurve: - min 0,05 MPa - soovituslik 0,1–0,5 MPa Paigaldamine , vt voldiku lehekülgi I–II ja lk 1.
Seite 41: Tehniline Hooldus
III. Sifoon koos temperatuurianduriga, vt joonist [5] lk 5. Hoidke magnet eemal elektriseadmetest ja IV. Elektroonika, vt joonist [6] lk 5. esemetest, mida magnetväli võib kahjustada. Toote ohutuskaarte saab alla laadida aadressilt Paigaldus toimub vastupidises järjekorras. www.grohe.com/safety-data-sheets/ Tagavaraosad Aktiveerige puhastusrežiim, vt voldiku lehekülge I. vt lk 2. Jäätmekäitlus Käivitage loputus ja kontrollige selle olekut, vt lk 2.
Seite 42 • Sprieguma padeve: 6 V litija baterija (tips CR-P2) sabojāt. • Hidrauliskais spiediens: Produkta drošības datu lapas var lejupielādēt vietnē - min. 0,05 MPa www.grohe.com/safety-data-sheets/ - ieteicams 0,1–0,5 MPa • Darba spiediens: maks. 1 MPa Tīrīšanas funkcijas aktivizēšana, • Kontrolspiediens: 1,6 MPa skatiet 2.
Seite 43: Techniniai Duomenys
Naudojimo sritys • Įrengti galima tik šildomose patalpose. Montuoti galima tik su nurodytais keraminiais pisuarais, žr. • Valant kištukinę jungtį, negalima jos tiesiogiai arba www.grohe.com/tpi/urinal-ceramics netiesiogiai apipurkšti vandeniu. • Naudokite tik originalias atsargines ir priedų dalis. Įrengimas , žr. I ir II atlenkiamuosius puslapius ir 1 Naudojant kitas dalis, netenkama teisės į...
Seite 44 I. Baterija, žr. 5 psl., [1] ir [2] pav. Gaminio saugos duomenų lapus galite atsisiųsti iš svetainės www.grohe.com/safety-data-sheets/ Elektronika garso signalu nurodys, kad reikia keisti bateriją. II. Elektromagnetinis vožtuvas ir sietelis, žr. 5 psl., [3] ir Valymo režimo aktyvinimas,...
Seite 45: Informaţii Privind Siguranţa
Montarea în ordine inversă, vezi fig. [4]. Domeniu de utilizare După 3 minute, modul de reglare se dezactivează automat. Instalarea posibilă numai împreună cu ceramica specificată pentru urinal, vezi: www.grohe.com/tpi/urinal-ceramics Întreţinere Instalare , vezi pagina pliantă I – II şi pagina 1.
Seite 46 • Sita din ventilul magnetic murdară - Curăţaţi sita mică 安全说明应用范围 • 只能在无霜房间内安装。只能安装在市面上出售的陶瓷尿斗上，参见 : • 冲洗时，不得直接或间接用水喷淋插入式连接器。 www.grohe.com/tpi/urinal-ceramics • 只能使用原装备件及零件。如果使用其他零件，则保修和 CE 标识将失效，并可能导致人员受伤。安装，参见折页 I - II 和第 1 页。安装前后务必彻底冲洗所有管件（遵循 EN 806）！技术参数检查连接是否有渗漏现象。 • 电源：...
Seite 47 小距离为 300 毫米）参见第 3 页的图 [1]。警告：由磁场造成的损坏检查并清洁所有部件并在必要时进行更换。让磁铁远离电气设备和物品，因为磁场可能会对此类设备和物品造成损坏。 I. 电池，参见第 5 页的图 [1] 和图 [2]。产品安全数据表可从 www.grohe.com/safety-data-sheets/ 电子装置 / 电子设备会发出警报信号，提醒需更换电池。下载。 II. 电磁阀和过滤网，参见第 5 页的图 [3] 和图 [4]。启用清洁模式， III. 配热敏电阻器的虹吸管，参见第 5 页的图 [5]。参见第 2 页。...
Seite 48 аксесуари. У випадку використання інших частин гарантія та об’єктів, які може пошкодити магнітне поле. маркування СЕ вважатимуться недійсними, і може виникнути Сертифікати безпеки для даного виробу можна завантажити небезпека травмування. www.grohe.com/safety-data-sheets/ за адресою Технічні характеристики Активуйте режим очищення, • Джерело живлення...
Seite 49: Технические Данные
- Очистіть фільтр клапана Информация по технике безопасности Область применения • Установку разрешается производить только в обогреваемых Установка возможна только с перечисленными керамическими www.grohe.com/tpi/urinal-ceramics помещениях. писсуарами, см. • При очистке нельзя допускать прямого или косвенного Установка попадания брызг воды на штекерный разъем.
Seite 50: Техническое Обслуживание
результате воздействия магнитных полей. Проверьте, очистите и, при необходимости, замените все детали. Данные по безопасности для данного изделия можно www.grohe.com/safety-data-sheets/ загрузить по ссылке: I. Аккумуляторная батарея, см. стр. 5,рис. [1] и [2]. При необходимости замены аккумуляторной батареи Активирование моющего режима, электронный...
Seite 54 +49 571 3989 333 +372 6616354 +372 6616354 +420 277 004 190 impressum@grohe.de grohe@grohe.ee grohe@grohe.ee grohe-cz@grohe.com +43 1 68060 +33 1 49972900 +1 800 80 6570 +66 2610 3685 info-at@grohe.com marketing-fr@grohe.com info-singapore@grohe.com info-singapore@grohe.com Argent Sydney +358 10 8201100 +47 22 072070...
