D

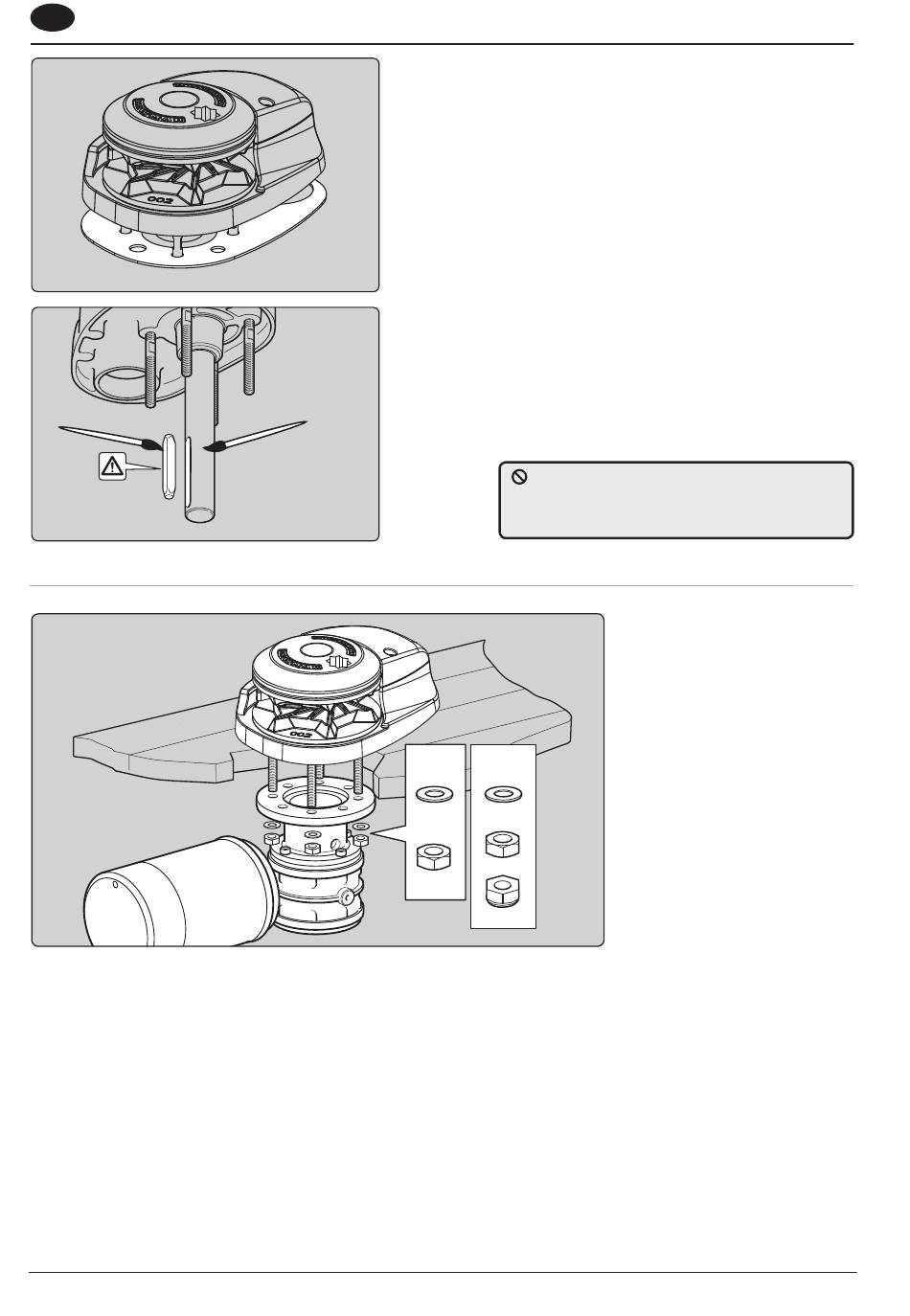

3.8 Montage unter Deck
Streichen sie alle beweglichen Teile mit wenig Fett ein
1. Vergewissern sie sich über den korrekten Sitz der Passfeder bevor sie die Motor/Getriebeeinheit vorsichtig bis
zum Kontakt mit dem Deck auf die Antriebswelle schieben.
ANMERKUNG: Positionieren sie die Motor/Getriebeeinheit frei von der Kettenklüse/dem Kettendurchlass.
2. Überprüfen sie die Parallelität zwischen Deckseinheit und Montageflansch des Antriebs.
‣ CPX 1-3 - Montieren sie die Unterlegscheibe danach die M8 Mutter, sichern Sie mit Loctite®
Schraubensicherungsflüssigkeit und ziehen Sie mit 21Nm an.
‣ CPX 4/5 - Montieren sie die Unterlegscheibe danach die M10 Mutter, sichern Sie mit Loctite®
Schraubensicherungsflüssigkeit und ziehen Sie mit 43Nm an. Verwenden Sie danach als weitere Sicherung die
M10 Stoppmutter.
ANMERKUNG: Verwenden sie Silikon oder andere Gummi haltige Dichtmittel, dann muss das Dichtmittel vor
der endgültigen Montage und dem Festziehen der Muttern unter Deck erst vollständig abgebunden sein.
8
5. Platzieren sie die mitgelieferte Dichtung auf Deck
3.7-5
und über den Bohrungen. Alternativ bringen sie
Dichtmittel auf die Unterseite der Deckseinheit und/
oder um die Stehbolzen herum auf.
ANMERKUNG: Verwenden sie Silikon oder andere
Gummi haltige Dichtmittel, dann muss das
Dichtmittel vor der endgültigen Montage und dem
Festziehen der Muttern unter Deck erst
vollständig abgebunden sein.
6. Schmieren sie den Antriebsschaft mit wenig Fett
3.7-6
und vergewissern sich über den korrekten Sitz der
Passfeder, bevor die Motor/Getriebeeinheit angesetzt
wird.
CPX
CPX
1-3
4/5
M10
3
M8
5
/
"
16
Washer
Washer
M10 Nut
M8 Nut
M10 Nyloc
Verwenden sie NIEMALS permanente
Klebstoffe/Dichtmaterialien. Zum Beispiel
5200.
3.8-1
/
"
8
