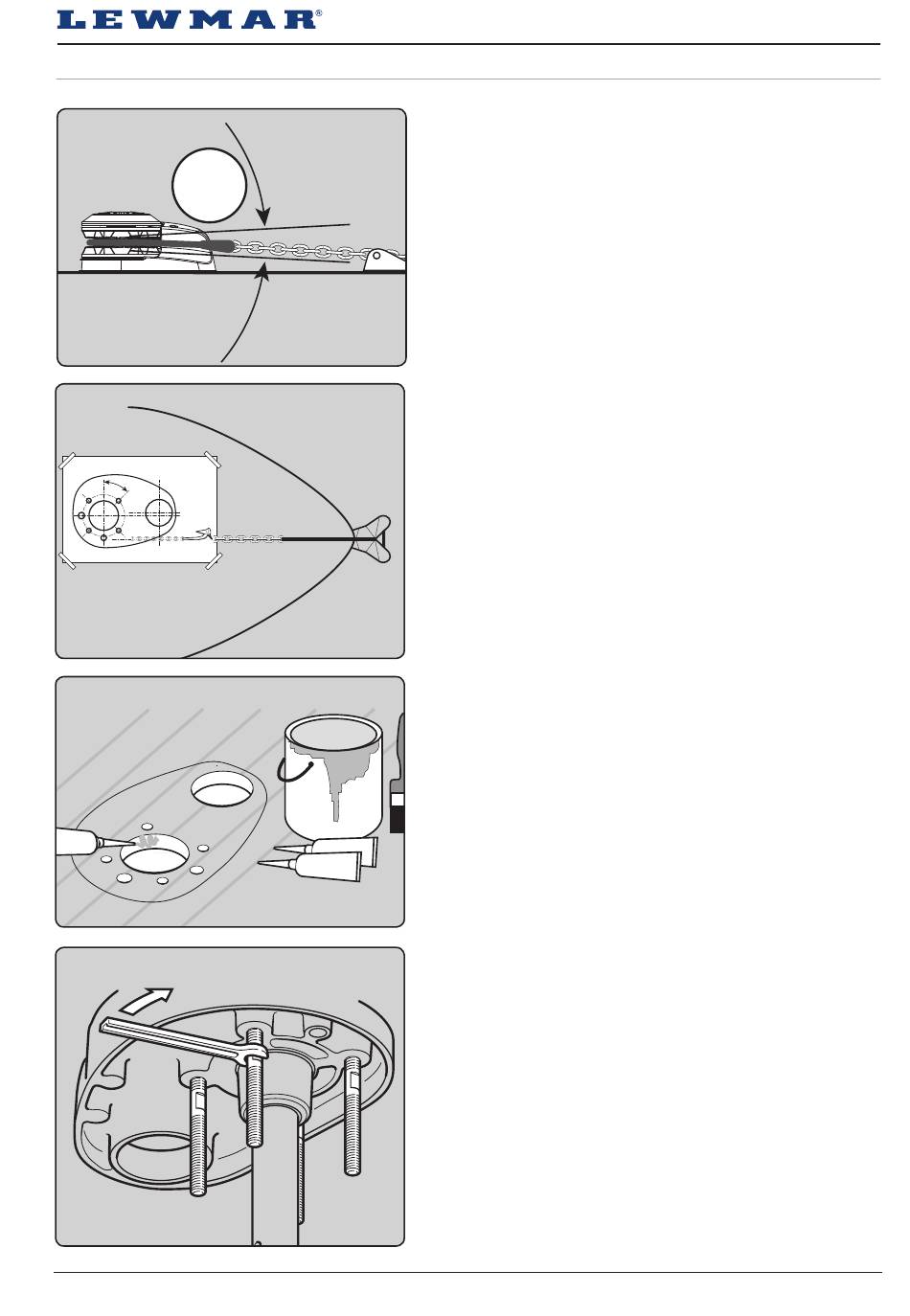

3.7 Montage an Deck
±5°
1. Ausgehend von der Bugrolle läuft die Kette
3.7-1
horizontal auf die Kettennuss mit einer maximalen
Winkelabweichung von ±5˚. Ausreichend vertikale
Fallhöhe im Ankerkasten zum Einholen des
Ankergeschirrs ist sicher zu stellen.
2. Verwenden sie ihre Schablone zum Sägen und Bohren
der notwendigen Löcher nach der Sicherstellung der
oben aufgeführten Punkte auf und unter Deck.
CPX 1-3
3.7-2
Benutzen Sie ein 10mm Bohrer um die Löcher für
die 4 Montagebolzen zu bohren, einen 12mm und
14mm für die Sensoren. Mit einer 63mm und 57mm
Lochsäge schneiden Sie die Ausschnitte für die
Hauptwelle und Ankerkette.
CPX 4-5
Benutzen Sie ein 12mm Bohrer um die Löcher für
die 4 Montagebolzen zu bohren, einen 12mm und
14mm für die Sensoren. Mit einer 77mm und 70mm
Lochsäge schneiden Sie die Ausschnitte für die
Hauptwelle und Ankerkette.
3.7-3
3. Wenn alle Bohrungen eingebracht wurden entfernen
sie die Schablone. Um das Eindringen von Wasser
in die Deckstruktur zu verhindern versiegeln sie die
frischen Ausschnitte mit entsprechendem Marine
Dichtmittel.
4. Drehen sie die Stehbolzen in die Deckseinheit
3.7-4
ganz bis zum Ende ein. Die Bolzen besitzen nicht
zentrische Flächen zum Schlüsselansatz. Drehen sie
die Bolzen mit der Schlüsselfläche nahe zur
Deckseinheit der Ankerwinde hin ein.
‣ CPX 1-3 - Bolzen 21Nm
‣ CPX 4/5 - Bolzen 43Nm
Lewmar CPX Vertical Winlass ref 66300104 Iss. 8
|
7
