Bodenring Am Untergrund Befestigen; Bodenring Mit Estrich Ausgießen - GEZE TSA 325 NT Montageanleitung

Karusselltür TSA 325 NT

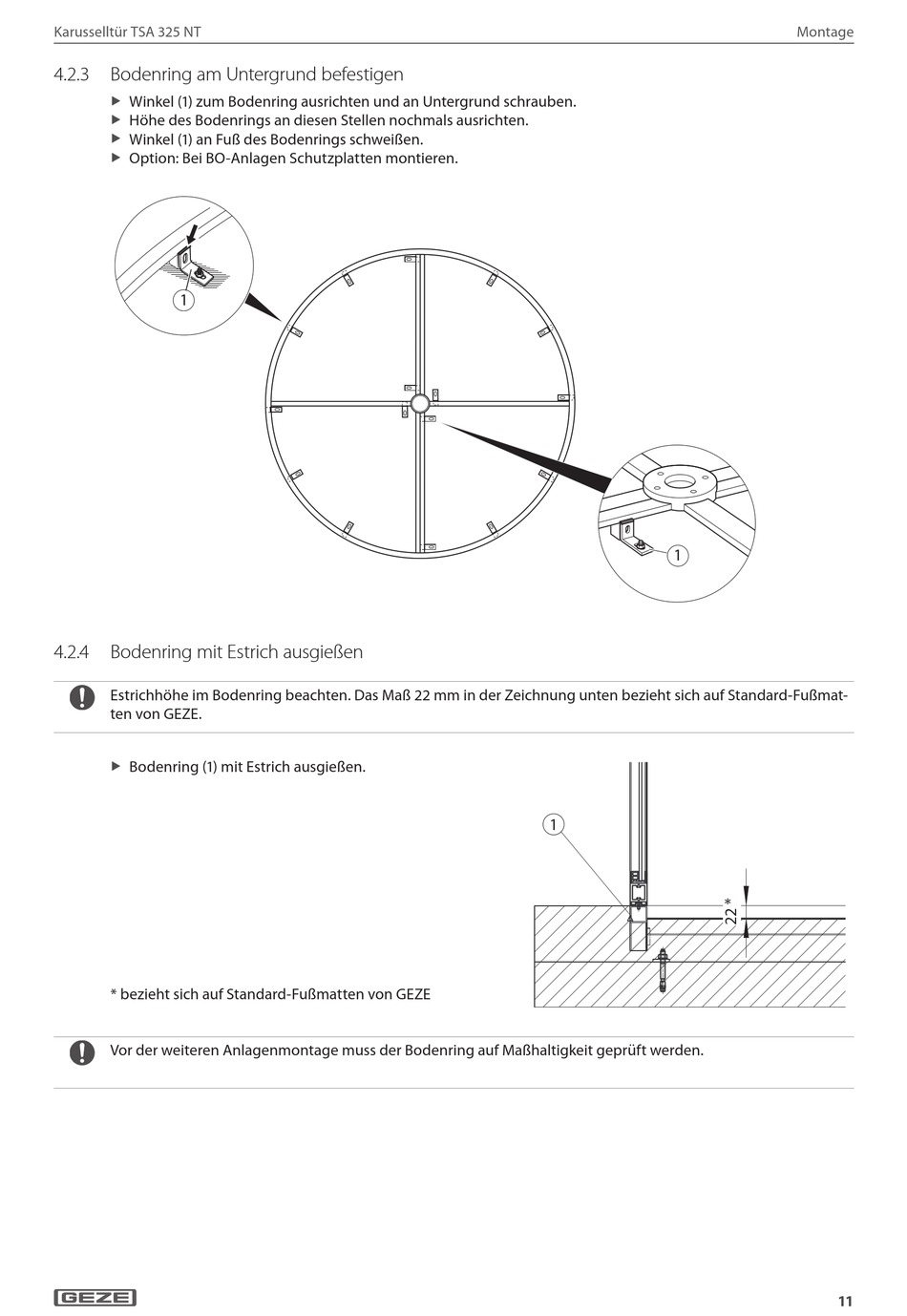

4.2.3

Bodenring am Untergrund befestigen

Winkel (1) zum Bodenring ausrichten und an Untergrund schrauben.
X
Höhe des Bodenrings an diesen Stellen nochmals ausrichten.
X
Winkel (1) an Fuß des Bodenrings schweißen.
X
Option: Bei BO-Anlagen Schutzplatten montieren.
X
1
4.2.4 Bodenring mit Estrich ausgießen
Estrichhöhe im Bodenring beachten. Das Maß 22 mm in der Zeichnung unten bezieht sich auf Standard-Fußmat-
ten von GEZE.
Bodenring (1) mit Estrich ausgießen.
X
* bezieht sich auf Standard-Fußmatten von GEZE
Vor der weiteren Anlagenmontage muss der Bodenring auf Maßhaltigkeit geprüft werden.
1
1
Montage
11
