Montage

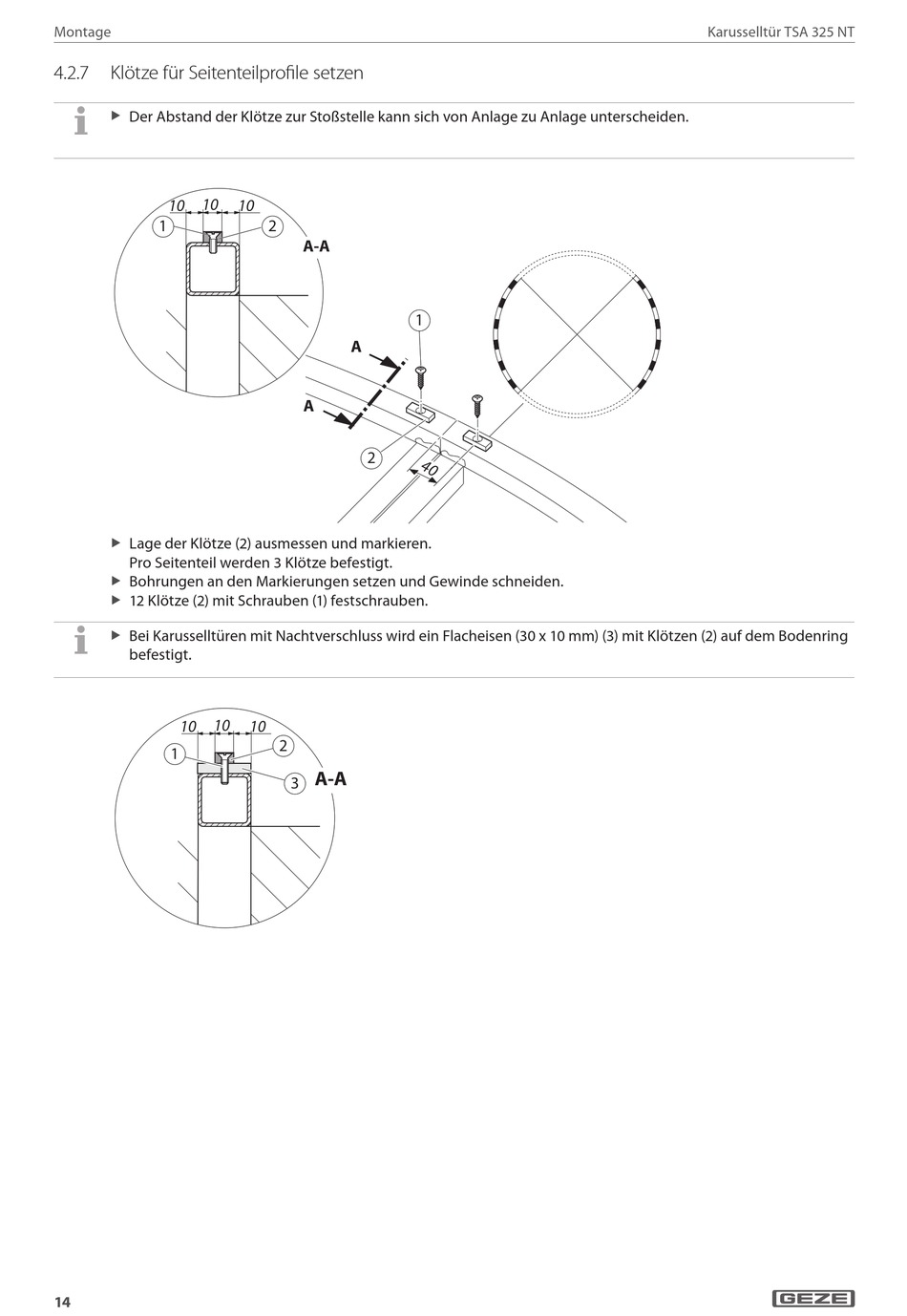

4.2.7 Klötze für Seitenteilprofile setzen
Der Abstand der Klötze zur Stoßstelle kann sich von Anlage zu Anlage unterscheiden.
X
10 10
1
Lage der Klötze (2) ausmessen und markieren.
X
Pro Seitenteil werden 3 Klötze befestigt.
Bohrungen an den Markierungen setzen und Gewinde schneiden.
X
12 Klötze (2) mit Schrauben (1) festschrauben.
X
Bei Karusselltüren mit Nachtverschluss wird ein Flacheisen (30 x 10 mm) (3) mit Klötzen (2) auf dem Bodenring
X
befestigt.
10 10
1
14
10
2
A-A
A
A
2
10
2
A-A
3
1
Karusselltür TSA 325 NT
