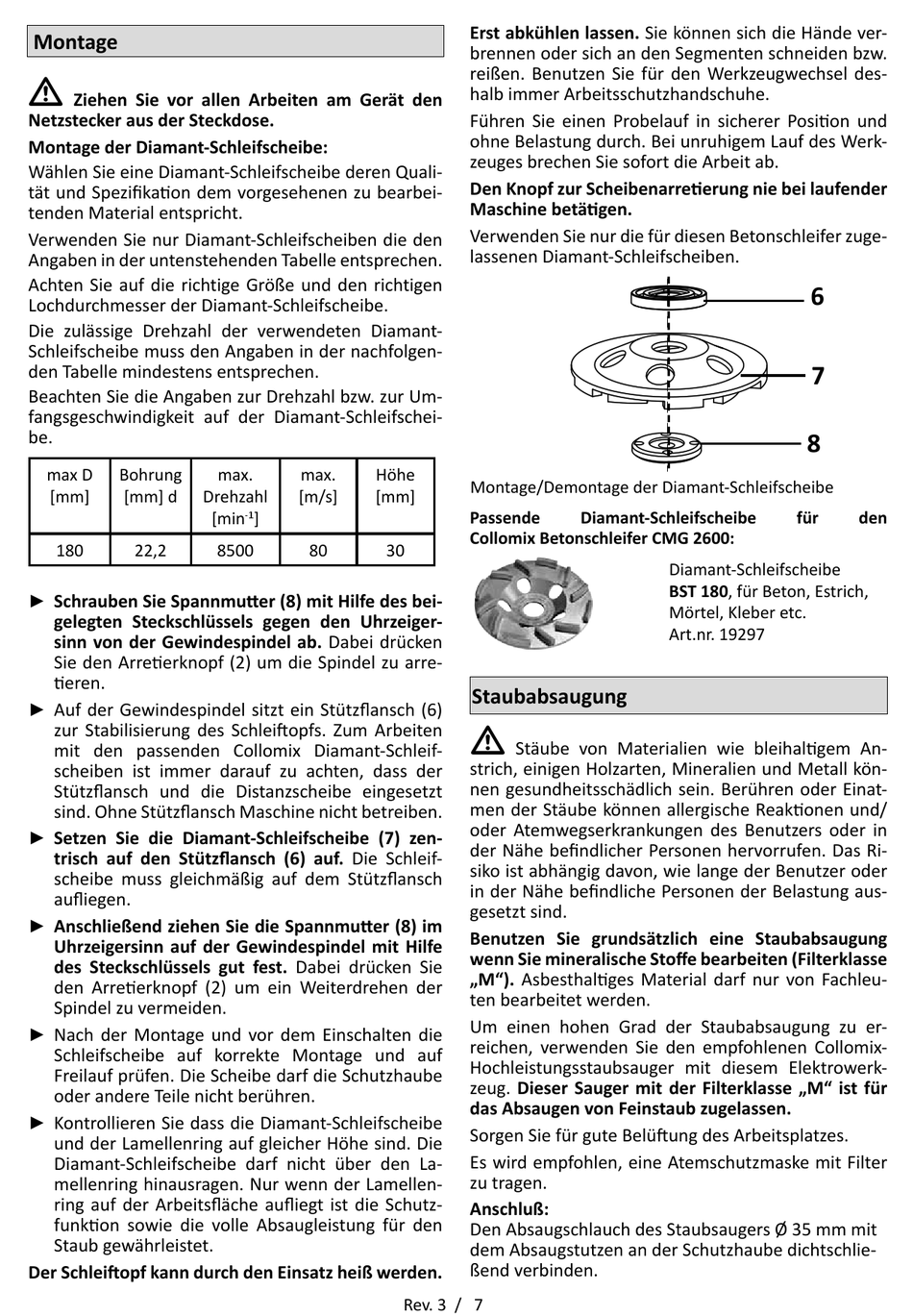

Montage - Collomix CMG 2600 Originalbetriebsanleitung

Montage


Ziehen Sie vor allen Arbeiten am Gerät den
Netzstecker aus der Steckdose.
Montage der Diamant-Schleifscheibe:
Wählen Sie eine Diamant-Schleifscheibe deren Quali-
tät und Spezifikation dem vorgesehenen zu bearbei-
tenden Material entspricht.
Verwenden Sie nur Diamant-Schleifscheiben die den
Angaben in der untenstehenden Tabelle entsprechen.
Achten Sie auf die richtige Größe und den richtigen
Lochdurchmesser der Diamant-Schleifscheibe.
Die zulässige Drehzahl der verwendeten Diamant-
Schleifscheibe muss den Angaben in der nachfolgen-
den Tabelle mindestens entsprechen.
Beachten Sie die Angaben zur Drehzahl bzw. zur Um-
fangsgeschwindigkeit auf der Diamant-Schleifschei-
be.
max D Bohrung
[mm] [mm] d
180 22,2
Schrauben Sie Spannmutter (8) mit Hilfe des bei-
►
gelegten Steckschlüssels gegen den Uhrzeiger-
sinn von der Gewindespindel ab. Dabei drücken
Sie den Arretierknopf (2) um die Spindel zu arre-
tieren.
► Auf der Gewindespindel sitzt ein Stützflansch (6)
zur Stabilisierung des Schleiftopfs. Zum Arbeiten
mit den passenden Collomix Diamant-Schleif-
scheiben ist immer darauf zu achten, dass der
Stützflansch und die Distanzscheibe eingesetzt
sind. Ohne Stützflansch Maschine nicht betreiben.
► Setzen Sie die Diamant-Schleifscheibe (7) zen-
trisch auf den Stützflansch (6) auf. Die Schleif-
scheibe muss gleichmäßig auf dem Stützflansch
aufliegen.
Anschließend ziehen Sie die Spannmutter (8) im
►
Uhrzeigersinn auf der Gewindespindel mit Hilfe
des Steckschlüssels gut fest. Dabei drücken Sie
den Arretierknopf (2) um ein Weiterdrehen der
Spindel zu vermeiden.
Nach der Montage und vor dem Einschalten die
►
Schleifscheibe auf korrekte Montage und auf
Freilauf prüfen. Die Scheibe darf die Schutzhaube
oder andere Teile nicht berühren.
► Kontrollieren Sie dass die Diamant-Schleifscheibe
und der Lamellenring auf gleicher Höhe sind. Die
Diamant-Schleifscheibe darf nicht über den La-
mellenring hinausragen. Nur wenn der Lamellen-
ring auf der Arbeitsfläche aufliegt ist die Schutz-
funktion sowie die volle Absaugleistung für den
Staub gewährleistet.
Der Schleiftopf kann durch den Einsatz heiß werden.
max. max.
Drehzahl [m/s] [mm]
[min ]
-1
8500 80
Erst abkühlen lassen. Sie können sich die Hände ver-
brennen oder sich an den Segmenten schneiden bzw.
reißen. Benutzen Sie für den Werkzeugwechsel des-
halb immer Arbeitsschutzhandschuhe.
Führen Sie einen Probelauf in sicherer Position und
ohne Belastung durch. Bei unruhigem Lauf des Werk-
zeuges brechen Sie sofort die Arbeit ab.
Den Knopf zur Scheibenarretierung nie bei laufender
Maschine betätigen.
Verwenden Sie nur die für diesen Betonschleifer zuge-
lassenen Diamant-Schleifscheiben.
Höhe
Montage/Demontage der Diamant-Schleifscheibe
Passende
Collomix Betonschleifer CMG 2600:
30
Staubabsaugung

Stäube von Materialien wie bleihaltigem An-
strich, einigen Holzarten, Mineralien und Metall kön-
nen gesundheitsschädlich sein. Berühren oder Einat-
men der Stäube können allergische Reaktionen und/
oder Atemwegserkrankungen des Benutzers oder in
der Nähe befindlicher Personen hervorrufen. Das Ri-
siko ist abhängig davon, wie lange der Benutzer oder
in der Nähe befindliche Personen der Belastung aus-
gesetzt sind.
Benutzen Sie grundsätzlich eine Staubabsaugung
wenn Sie mineralische Stoffe bearbeiten (Filterklasse
„M"). Asbesthaltiges Material darf nur von Fachleu-
ten bearbeitet werden.
Um einen hohen Grad der Staubabsaugung zu er-
reichen, verwenden Sie den empfohlenen Collomix-
Hochleistungsstaubsauger mit diesem Elektrowerk-
zeug. Dieser Sauger mit der Filterklasse „M" ist für
das Absaugen von Feinstaub zugelassen.
Sorgen Sie für gute Belüftung des Arbeitsplatzes.
Es wird empfohlen, eine Atemschutzmaske mit Filter
zu tragen.
Anschluß:
Den Absaugschlauch des Staubsaugers Ø 35 mm mit
dem Absaugstutzen an der Schutzhaube dichtschlie-
ßend verbinden.
Rev. 3 / 7
Diamant-Schleifscheibe
Diamant-Schleifscheibe
BST 180, für Beton, Estrich,
Mörtel, Kleber etc.
Art.nr. 19297
6
7
8
für den
