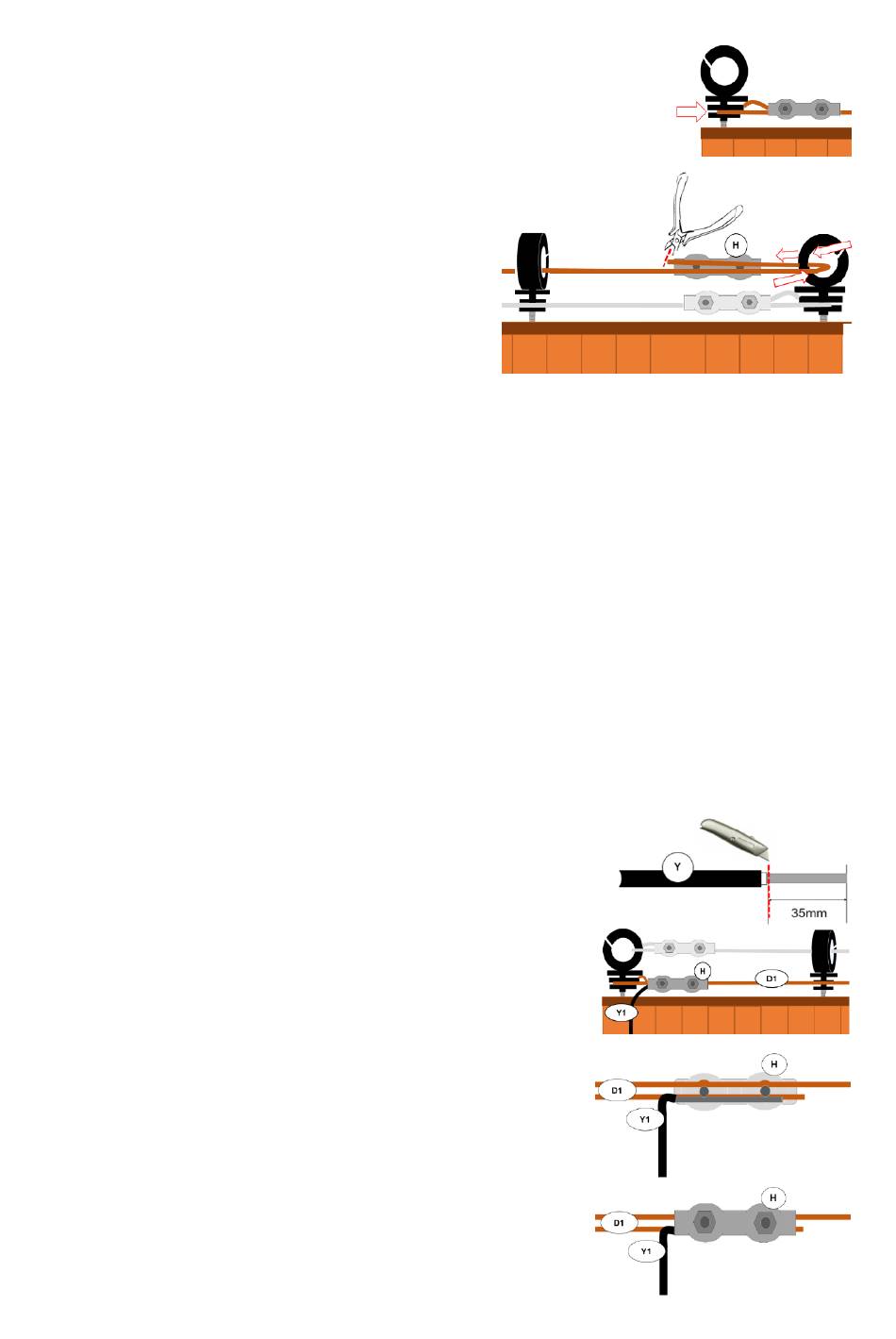

3. Befestigen Sie die Schlaufe zwischen den beiden darunter liegenden
Kunststoffflügeln des Isolators.
4. Bringen Sie dann die Litze zum nächsten Ringisolator und verdrillen
Sie die Litze zwischen den Kunststoffteilen, wie im Bild unten
gezeigt, in einer 360-Grad-Schleife. Wiederholen Sie dies bis zum
vorletzten Ringisolator.
5. Befestigen Sie die Litze am letzten Isolator und
führen Sie die Schritte 1 bis 3 wie oben
beschrieben aus.
6. Schneiden Sie nun überschüssige Litze direkt
hinter dem verschraubten Vidoflex-Verbinder
ab.
Schritt 4 - Montieren von Litze 2
Montage des Pluskabels
1. Rollen Sie die Litze ca. 25 cm ab und machen
Sie eine Schlaufe am Anfang der Litze.
2. Schließen Sie die Schleife mit dem mitgelieferten Vidoflex-Verbinder.
3.
Hängen Sie die Schlaufe in den Ring des ersten Ringisolators (C) ein und führen Sie die Litze
dann durch die Augen der nachfolgenden Ringisolatoren.
4. Führen Sie nun die Litze durch den letzten Ringisolator und bringen Sie ihn wieder in die
Position für den Vidoflex-Verbinder (H).
5. Halten Sie nun die Litze fest und sichern Sie es mit einem Vidoflex-Verbinder.
6. Schneiden Sie nun überschüssige Litze direkt hinter dem verschraubten Vidoflex-Verbinder
ab.
Wichtig! Für den korrekten Betrieb des Plus/Minus-Systems dürfen die obere und untere Leitung
nicht verbunden oder berührt werden. Es ist auch wichtig, dass die Drähte nicht in direktem Kontakt
mit dem Zaun oder umliegenden Büschen, Bäumen usw. stehen. Dies führt zu einer erheblichen
Einschränkung der Funktionsfähigkeit des elektrischen Systems.
Schritt 5 - Anschließen des Plus- und Minus Zauns
Für eine gute und stabile Verbindung Ihres Plus/Minus-Zauns empfehlen wir die Verwendung des
speziell geeigneten Gallagher Erdungskabels (siehe Schritt 1, benötigte Materialien).
Gehen Sie wie folgt vor:
Anschluss des Minuskabels (Masse)
1. Entfernen oder schneiden Sie ca. 35 mm von der
Isolationsschicht des Gallagher Erdungskabels (Y).
2. Entfernen Sie die Abdeckplatte vom Vidoflex-Verbinder (H)
auf Litze D1, indem Sie die beiden Muttern entfernen.
3. Legen Sie dann den abisolierten Teil des Erdungskabels
(Y1) in den unteren hohlen Teil des Vidoflex-Verbinders.
4. Setzen Sie die Sicherungsplatte und die Muttern des
Vidoflex-Verbinders wieder ein und ziehen Sie die beiden
Muttern wieder an.
5. Rollen Sie dann die gewünschte Länge des
Erdungskabels an die Stelle, an der das Elektrozaungerät
befestigt wird, aus und achten Sie darauf, dass noch
genügend Platz für die Befestigung des Kabelendes an
dem Elektrozaungerät vorhanden ist.
