Filtert Störsignale aus dem ankommenden analogen V
Eine längere Filterzeit macht die Reaktion des Regelkreises langsamer.
%
100 %
63 %

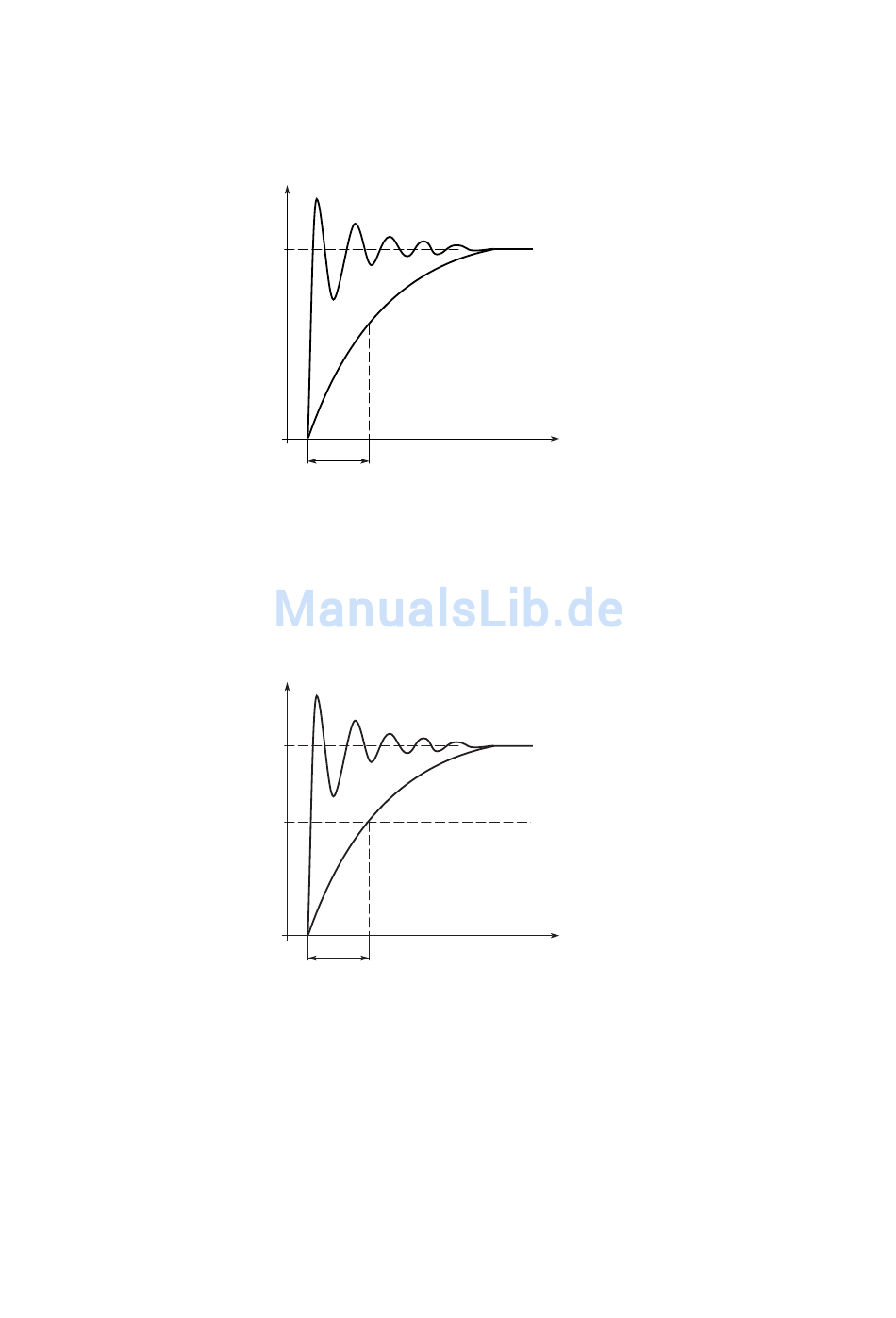

Abbildung 20: Filterung des Sollwerts
307
Analogausgangsfunktion
Dieser Parameter wählt die gewünschte Funktion für das analoge Ausgangssignal aus.
Die verfügbaren Werte der jeweiligen Parameter finden Sie in der entsprechenden Applikation.
308
Analogausgang Filterzeit
Definiert die Filterzeit für das analoge Ausgangssignal.
Der Filter wird deaktiviert, wenn der Wert des Parameters auf 0,00 gesetzt wird.
%
100 %
63 %
Abbildung 21: Filterung Analogausgang
309
Analogausgang-Inversion
Invertiert das analoge Ausgangssignal:
maximales Ausgangssignal = minimaler Sollwert
minimales Ausgangssignal = maximaler Sollwert
Siehe ID311 in Abbildung 22.
Frequenzumrichter 9000X 08/10 MN04004001Z-DE www.eaton.com
ungefiltertes Signal
gefiltertes Signal
ID306
234567
ungefiltertes Signal
gefiltertes Signal
ID308
234567
8 Beschreibung der Parameter
-Signal heraus.
in
t [s]
(P1.16, P1.3.2, P1.3.5.2, P1.3.3.2)
(P1.3.3, P1.3.5.3, P1.3.3.3)
t [s]
(P1.3.4, P1.3.5.4, P1.3.3.4)
8.1 Einleitung
135
