Installatiehandleiding Sensor Box
5.4 Installeren van de gegevenskabels naar de
Solar-Log
De aansluiting van de Sensor Box vindt plaats via de RS485-
interface op de Solar-Log
De verbindingskabel tussen instralingssensor en Solar-Log
is 4-aderig en bevat de 12 V-voeding en de gegevenskabel
naar de Solar-Log
Een afzonderlijke voeding is niet nodig.
De verbindingskabel mag worden verlengd (max.100 m), maar
de voedingsspanning van 12 V dient aan het einde van de
kabel te zijn gewaarborgd. Kies bij langere afstanden een
grotere kabeldoorsnede.
Buiten dient de kabelverbinding dienovereenkomstig te
worden beschermd (IP54). De bekabeling binnen kan
plaatsvinden met een afgeschermde gegevenskabel. De
afscherming dient te worden verbonden met een
potentiaalvereffeningsrail.

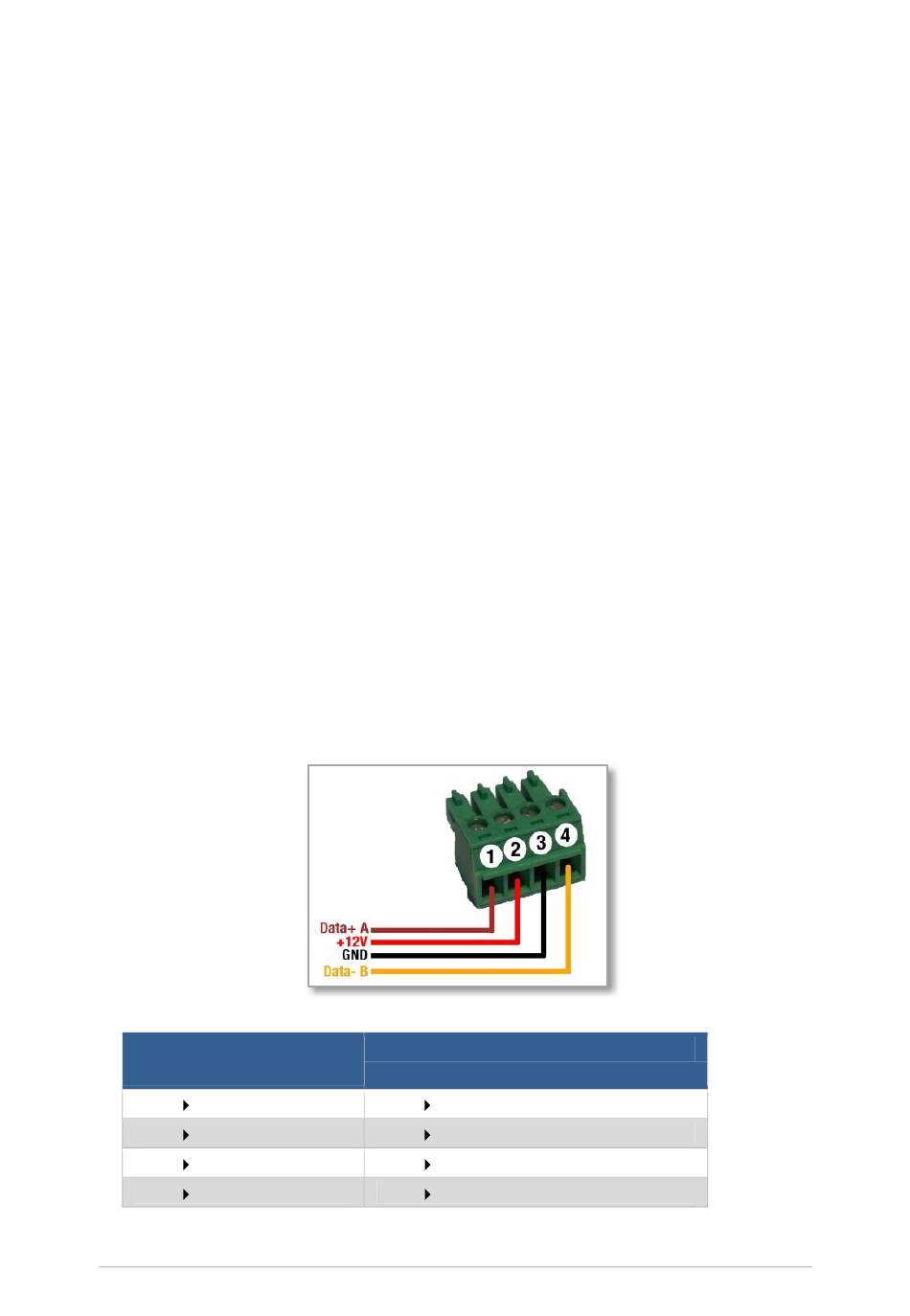

De vier aders van de aansluitkabel moeten met de 4-polige
aansluitstekker van de Solar-Log™ worden verbonden.
Klemmenstrookstekker
-
Solar Log
1 (Data+)
2 (+12 V)
3 (GND)
4 (Data-)
TM
TM
.
TM
.
Sensor Box
Data+ A (bruin)
+12 V (rood)
GND (zwart)
Data B (geel)
TM
