Inhaltszusammenfassung für Solar-Log Sensor Box Professional Plus

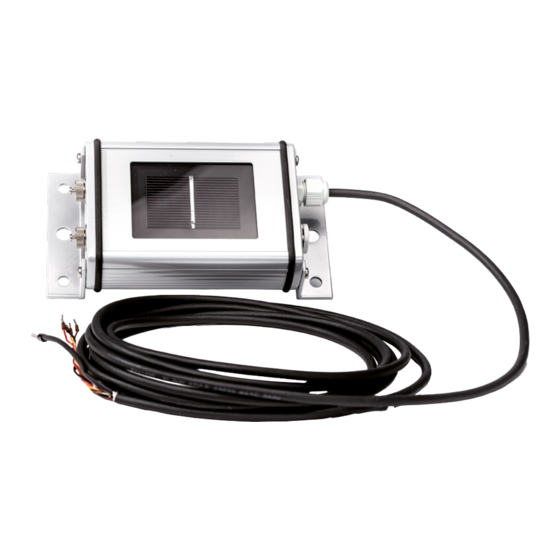

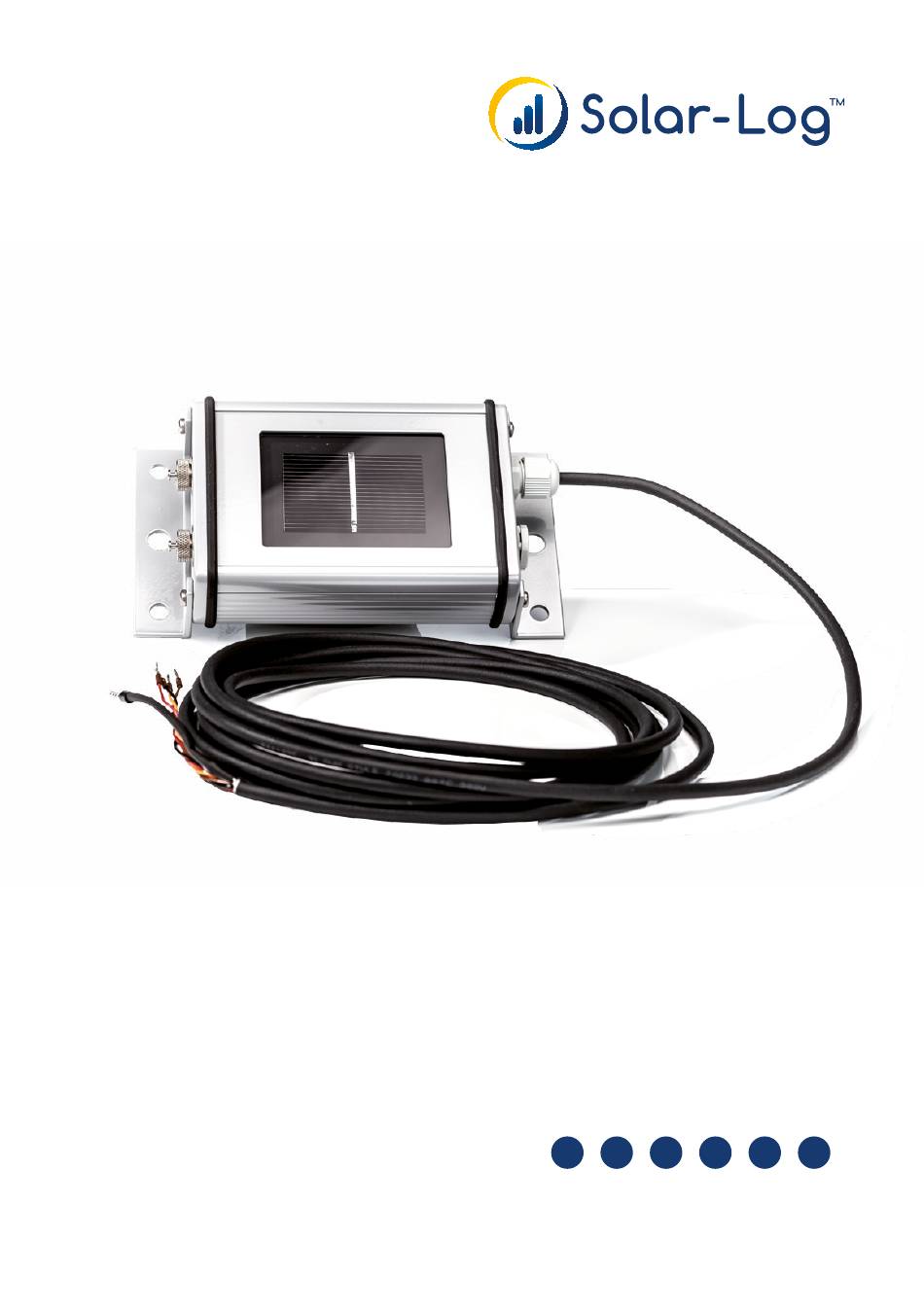

- Seite 1 Installation Sensor Box Professional Plus...
- Seite 2 Das Öffnen des Sensors ist nicht erforderlich und würde zu Garantieverlust führen. Montage Sensor Box Professional Plus Die Sensor Box Professional Plus muss parallel, d.h. mit der gleichen Ausrichtung und Neigung zu den Modulen mit Hilfe der Befestigungsschrauben an einer Schiene der Unterkonstruktion befestigt werden. Für die Montage sollte ein Ort gewählt werden, an dem möglichst keine Verschattung auftritt.
-
Seite 3: Verkabelung Der Datenleitungen Zum Solar-Log
Der Sensor muss waagerecht montiert werden. Verkabelung der Datenleitungen zum Solar-Log™ Der Anschluss der Sensor Box Professional Plus erfolgt über die RS485-Schnittstelle am Solar-Log™. Das Verbindungskabel zwischen Einstrahlsensor und Solar-Log™ ist 4-adrig und umfasst die 12 V-Stromversor- gung und die Datenleitung zum Solar-Log™. Ein separates Netzteil ist nicht erforderlich. -
Seite 4: Technische Daten
Inbetriebnahme am Solar-Log™ Mit dem Einschalten des Solar-Log™ wird automatisch auch die Sensor Box Professional Plus mit Strom versorgt. Anschließend muss die Sensor Box Professional Plus auf die gewünschte freie RS485 Schnittstelle konfiguriert werden: • Über die WEB Oberfläche den Dialog Konfiguration | Geräte | Definition... -
Seite 20: Anschluss Schema / Wiring Plan
7. Anschluss Schema / Wiring plan... - Seite 22 8. Montage Windsensor / Mounting Wind Sensor...
- Seite 24 Salvo modifiche! ¡Sujeto a cambios sin previo aviso! Wijzigingen voorbehouden! Solare Datensysteme GmbH Fuhrmannstraße 9 72351 Geislingen-Binsdorf Germany Tel. +49 (0) 74 28 - 94 18 - 200 Fax +49 (0) 74 28 - 94 18 - 280 info@solar-log.com www.solar-log.com...
