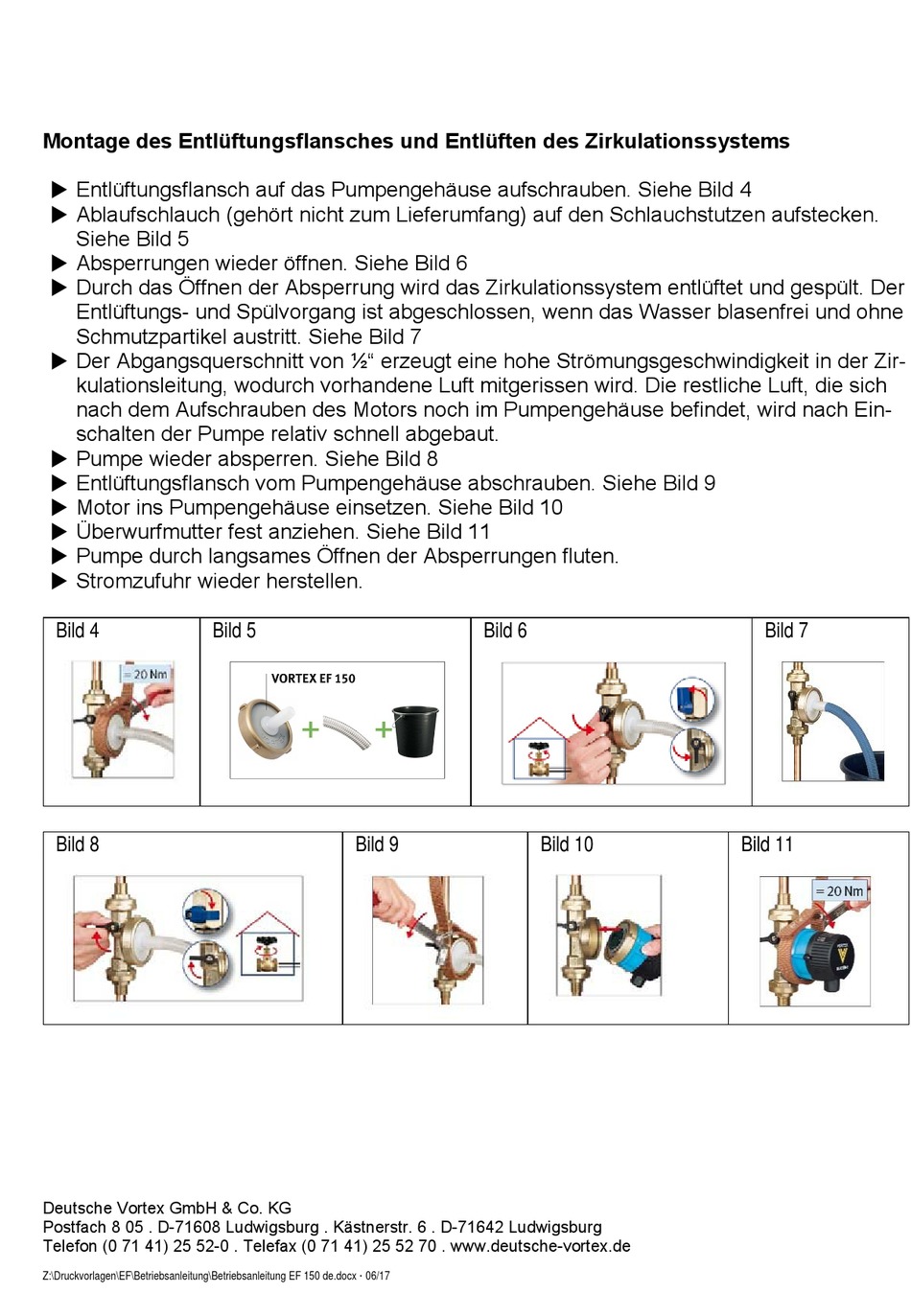

Montage des Entlüftungsflansches und Entlüften des Zirkulationssystems
Entlüftungsflansch auf das Pumpengehäuse aufschrauben. Siehe Bild 4
Ablaufschlauch (gehört nicht zum Lieferumfang) auf den Schlauchstutzen aufstecken.
Siehe Bild 5
Absperrungen wieder öffnen. Siehe Bild 6
Durch das Öffnen der Absperrung wird das Zirkulationssystem entlüftet und gespült. Der
Entlüftungs- und Spülvorgang ist abgeschlossen, wenn das Wasser blasenfrei und ohne
Schmutzpartikel austritt. Siehe Bild 7
Der Abgangsquerschnitt von ½" erzeugt eine hohe Strömungsgeschwindigkeit in der Zir-
kulationsleitung, wodurch vorhandene Luft mitgerissen wird. Die restliche Luft, die sich
nach dem Aufschrauben des Motors noch im Pumpengehäuse befindet, wird nach Ein-
schalten der Pumpe relativ schnell abgebaut.
Pumpe wieder absperren. Siehe Bild 8
Entlüftungsflansch vom Pumpengehäuse abschrauben. Siehe Bild 9
Motor ins Pumpengehäuse einsetzen. Siehe Bild 10
Überwurfmutter fest anziehen. Siehe Bild 11
Pumpe durch langsames Öffnen der Absperrungen fluten.
Stromzufuhr wieder herstellen.
Bild 4
Bild 5
Bild 8
