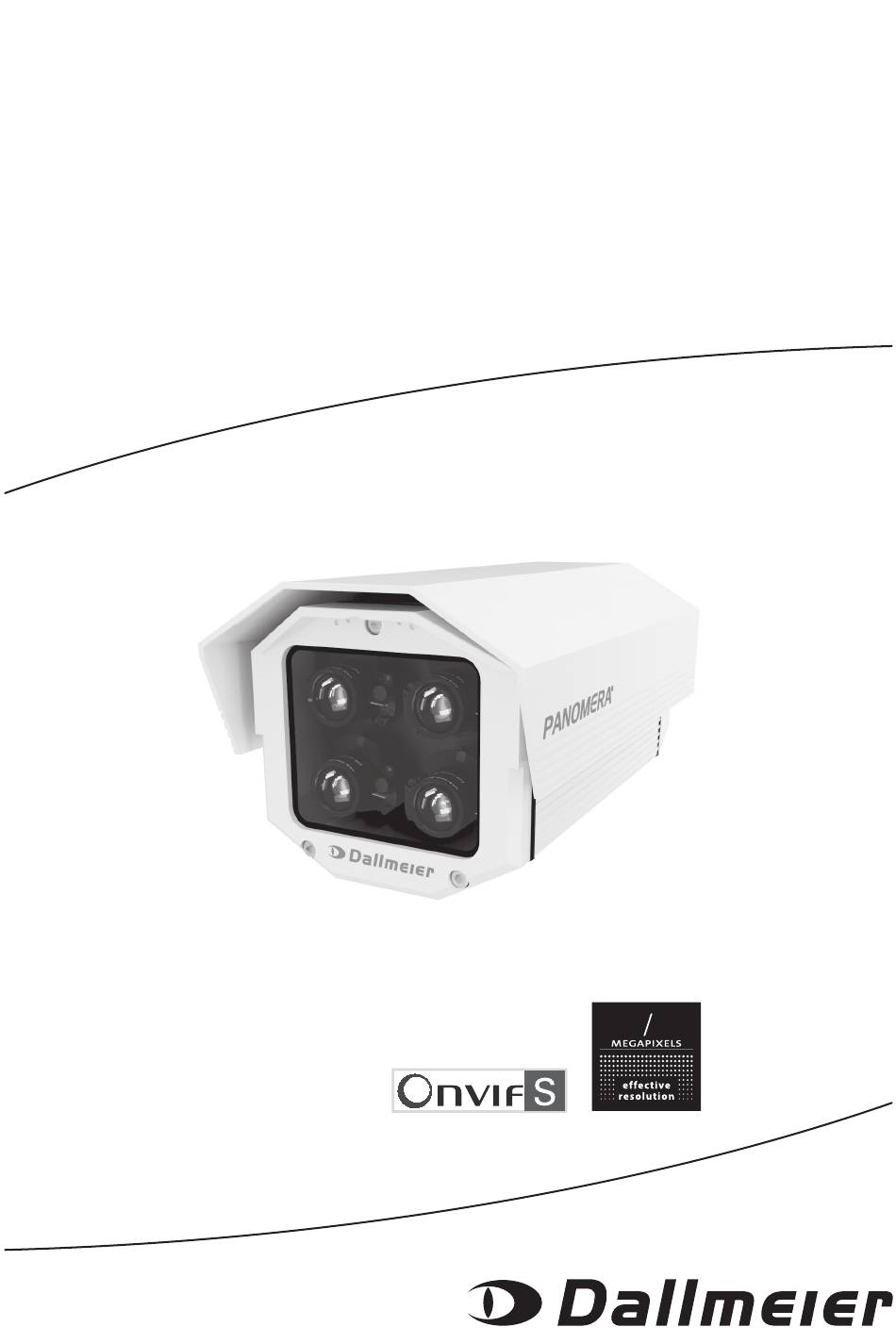

- Seite 1 Panomera ® Inbetriebnahme Deutsch 40 30 005028 / 1.0.3 / 2015-04-30...
-
Seite 2: Informationen Zu Urheberrecht, Marken, Geschmacksmustern
NVIDIA und GeForce von NVIDIA Corporation mit Hauptsitz in Santa Clara, Kalifornien, USA; Die Nennung von Marken Dritter dient lediglich Informationszwecken. Dallmeier electronic respektiert das geistige Eigentum Dritter und ist stets um die Vollständigkeit bei der Kennzeich- nung von Marken Dritter und Nennung des jeweiligen Rechteinhabers bemüht. Sollte im Einzelfall auf geschützte Rechte nicht gesondert hingewiesen werden, berechtigt dies nicht zu der Annahme, dass die Marke ungeschützt ist. -
Seite 3: Inhaltsverzeichnis
3 Allgemeine Hinweise Lieferumfang Transport und Verpackung Gewährleistung Zulassungen/Zertifizierungen Bestimmungsgemäße Verwendung Grenzen des Systems 4 Anforderungen Allgemein Spannungsversorgung Wartung 5 Anschlüsse 6 Installation 7 Verbindung und Login Systemvoraussetzungen Login Konfigurationsschritte 8 Technische Spezifikationen 9 Anschlussbelegung Buchse Spannungsversorgung Buchse Netzwerk 10 Abmessungen www.dallmeier.com... -
Seite 4: Einführung
Das Dokument „Quick Guide“ enthält die wichtigsten Schritte zur Konfigurati- on eines Panomera Multifocal-Sensorsystems in Verbindung mit den unten ® genannten Software-Anwendungen. Zielgruppe dieses Dokuments sind geschulte Systemintegratoren. Beachten Sie die Dokumentationen zu den Dallmeier Software-Anwendungen PService, SMAVIA Recording Server und SMAVIA Viewing Client. www.dallmeier.com... -
Seite 5: Darstellungskonventionen
¼ Führen Sie Anweisungen stets in der beschriebenen Reihenfolge aus. Fett/kursiv formatierte Ausdrücke weisen in der Regel auf ein Bedienelement am Gerät (Schalter, Beschriftungen) oder dessen Benutzeroberfläche (Buttons, Menüeinträge) hin. Kursiv formatierte Absätze bieten Informationen zu Grundlagen, Besonderhei- ten und effizienter Vorgehensweise sowie allgemeine Empfehlungen. www.dallmeier.com... -
Seite 6: Sicherheitshinweise
Verordnungen in Bezug auf Daten-, Arbeits- und Umweltschutz. Stellen Sie ihre Einhaltung sicher. Systemkomponenten Verwenden Sie nur interne Komponenten, die von Dallmeier geprüft und frei- gegeben wurden. Nicht geeignete interne Komponenten können zu Funktionsstörungen, Beschä- digungen, Datenverlust und zum Verlust der Gewährleistung führen. - Seite 7 Wenn Sie am Gerät Brandgeruch oder Rauchentwicklung feststellen, trennen Sie es sofort von der Stromversorgung (Netzstecker ziehen). Verständigen Sie den zuständigen Vertriebspartner. Öffnen Das Gehäuse des Geräts darf zur Inbetriebnahme, Prüfung, Wartung und Reparatur nur von geschultem Fachpersonal geöffnet werden. www.dallmeier.com...
-
Seite 8: Entsorgung
Sicherheitshinweise Panomera ® Entsorgung Entsorgen Sie elektrische und elektronische Geräte nicht im Hausmüll. Trennen Sie das Gerät von der Stromversorgung. Entfernen Sie alle angeschlossenen Geräte. Geben Sie das Gerät an Ihren zuständigen Vertriebspartner zurück. www.dallmeier.com... -
Seite 9: Allgemeine Hinweise
Ausstattung, der Gerätevariante oder dem Zielland abweichen kann. transport und Verpackung Bewahren Sie die Originalverpackung für den späteren Transport auf. Dallmeier übernimmt keine Verantwortung für Schäden durch unsachgemäßen Transport. Der Versand sollte nur in der Originalverpackung erfolgen. Falls die Originalverpackung nicht mehr zur Verfügung steht, achten Sie auf eine Verpackung, die ausreichend Schutz vor Beschädigungen, Nässe, Hitze... -
Seite 10: Bestimmungsgemäße Verwendung
Geschehen erfasst. Somit kann ein Vorgang, wo immer er sich abgespielt hat, auch im Nachhinein gerichtsverwertbar rekonstruiert und die beteiligten Personen erkannt werden. Panomera ermöglicht vollen Überblick bei minimalstem Verschleiß und prak- ® tisch ohne Wartung. www.dallmeier.com... -
Seite 11: Grenzen Des Systems
• es durch tageszeitliche und saisonale Feuchte- und Temperaturschwan- kungen und die daraus resultierenden Bauteilbewegungen bzw. Materi- alspannungen (z. B. von Masten und Halterungen) zu Veränderungen im Bild v. a. in entfernteren Distanzen kommen kann (z. B. Änderungen von Bildausschnitt und Kantenübergängen). www.dallmeier.com... -
Seite 12: Anforderungen
+22 ° C ±3 ° C Relative Luftfeuchtigkeit 0% – 90% RH, nicht kondensierend IP-Schutzart IP66 Spannungsversorgung Das Gerät kann über Power over Ethernet (PoE+) betrieben. ¼ Stellen Sie sicher, dass das vorhandene Netzwerk den PoE-Standard IEEE 802.3at unterstützt. www.dallmeier.com... -
Seite 13: Wartung
¼ Reinigen Sie das Wetterschutzgehäuse (außen) mit einem weichen, trockenen und antistatischen Tuch. Verwenden Sie keine Reinigungs- mittel. ¼ Reinigen Sie das Frontglas des Wetterschutzgehäuses mit Wasser und etwas Geschirrspülmittel. Verwenden Sie dazu ein weiches, fus- selfreies Tuch oder einen Schwamm. Vermeiden Sie starkes Reiben. www.dallmeier.com... -
Seite 14: Anschlüsse
Anschlüsse Panomera ® 5 Anschlüsse Die erforderliche Anschlusskabel sind (modellabhängig) im Lieferumfang enthalten. ❶ ❸ ❷ Abb. 1 ❶ Spannungsversorgung ❷ Druckausgleichselement ❸ Netzwerk (Kupfer oder Glasfaser) und PoE+ (modellabhängig) www.dallmeier.com... - Seite 15 Adapterkabel (Länge 5 m , UV-beständig) mit Rund- steckverbinder PX0410/10P auf RJ45-Stecker, 100BASE-TX PoE+ (100 M bps), 1000BASE-T PoE+ (1000 M bps) Optische Verkabelung SFP-Modul (Mini-GBIC) für (Glasfaser) 1000BASE-SX (MMF, 850 n m, 550 m ) oder 1000BASE-LX/LH (SMF, 1310 n m, 10 k m) www.dallmeier.com...
-
Seite 16: Installation
❶ ❷ Abb. 2 Das Gehäuse ist für die Montage mit zwei M6 Schrauben (❶ und ❷) auf einer geeigneten Halterung konzipiert. Eine Wandhalterung mit folgenden Abmes- sungen wird optional angeboten (Artikenummer 004389) [mm] Abb. 3 www.dallmeier.com... - Seite 17 WARnUnG Herabfallen des Geräts Lebensgefahr oder schwere Verletzungen ¼ Beachten Sie die Herstellerangaben zur maximalen Tragfähigkeit des Tragelements. ¼ Verwenden Sie geeignete Schrauben und Dübel entsprechend der jeweiligen Wandbeschaffenheit: • Kunststoffspreizdübel für Mauerwerk (Beton/Ziegel) • Federklappdübel für Trockenbau-/Hohlraumwände (Gipskarton) www.dallmeier.com...
-
Seite 18: Verbindung Und Login
Microsoft ActiveX aktiviert Dallmeier Live Video ActiveX (aktuellste Version) Beachten Sie, dass • die aktuellste Version des Dallmeier Live Video ActiveX nach der Ver- bindung mit dem Gerät automatisch über das Internet heruntergeladen werden kann (Microsoft Internet Explorer und Internetverbindung erforderlich). -
Seite 19: Login
Panomera Verbindung und Login ® • die aktuellste Version des Dallmeier Live Video ActiveX ohne Internet- verbindung direkt vom Gerät heruntergeladen werden kann („Service“ > „Downloads“). Installieren Sie immer die aktuellste Version des Dallmeier Live Video ActiveX nach der Verbindung mit Ihrem Panomera Multifocal-Sensorsystem, um die ®... -
Seite 20: Konfigurationsschritte
• Schritt 2: Fokussierung der Kameramodule (Panomera WebConfig) ® • Schritt 3: Auto-Calibration (PService) • Schritt 4: Aufnahmekonfiguration (SMAVIA Recording Server) • Schritt 5: Wiedergabekonfiguration (SMAVIA Viewing Client) ¼ Beachten Sie die detaillierten Beschreibungen in der Dokumentation Quick Guide - Panomera Konfiguration. ® www.dallmeier.com... -
Seite 21: Technische Spezifikationen
8 Technische Spezifikationen Zum Zeitpunkt der Erstellung dieses Dokuments lagen die folgenden grundle- genden technischen Spezifikationen vor. Detaillierte Spezifikationen und mögliche Aktualisierungen entnehmen Sie dem entsprechenden aktuellen Produktdatenblatt auf www.dallmeier.com. Elektrische Merkmale Spannungsversorgung Kamera: 48 V DC oder 24 V AC (50/60 H z) oder PoE+ (IEEE 802.3at) -
Seite 22: Anschlussbelegung
❾ ❼ ❹ ❺ ❻ Abb. 5 Belegung farbe Belegung farbe (tIA-568B) (tIA-568B) D1 + weiß/orange D3 − weiß/blau D1 − orange D4 + weiß/braun D2 + weiß/grün D4 − braun D2 − grün Abschirmung D3 + blau Abschirmung www.dallmeier.com... -
Seite 23: Abmessungen
Panomera Abmessungen ® 10 Abmessungen 175 mm 153 mm 493 mm Abb. 6 www.dallmeier.com...
