ANI4IN Audio-Netzwerkschnittstelle
Microflex Advance-Mikrofone
Das MXA910 und das MXA310 sind mit Dante-Ausgängen ausgestattet und direkt an einen Netzwerk-Schalter angeschlossen.
Audio-Netzwerkschnittstellen
Die Schnittstellen dienen dazu, analoge Geräte, wie etwa Lautsprecher und analoge Mikrofone, an das Netzwerk anzuschließen.
ANI4IN: Wandelt 4 Analogsignale (getrennte XLR- und Blockstecker-Modelle verfügbar) in Dante™ -Digitalaudiosignale um.
ANI4OUT: Wandelt 4 Kanäle von Dante™ -Audio aus dem Netzwerk in Analogsignale um.
Dante
Nahes Ende
Analog
Microflex Advance-Mikrofone
ULXD1 ULXD1
control RX1 audio gain RX2 audio gain RX3 audio gain RX4 audio gain power
ULXD4Q A B RF RF A B A B RF A B RF
Digital Wireless Receiver ENTER SEL OL OL SEL OL OL OL OL OL OL
EXIT
sync sync sync sync
IR SCAN push
control RX1 RF audio gain RX2 RF audio gain RX3 RF audio gain RX4 RF audio gain power
ULXD4Q A B OL A B OL A B OL A B OL
Digital Wireless Receiver ENTER SEL OL SEL OL OL OL
EXIT
sync sync sync sync
IR SCAN push
Analoge Mikrofone
Lautsprecher

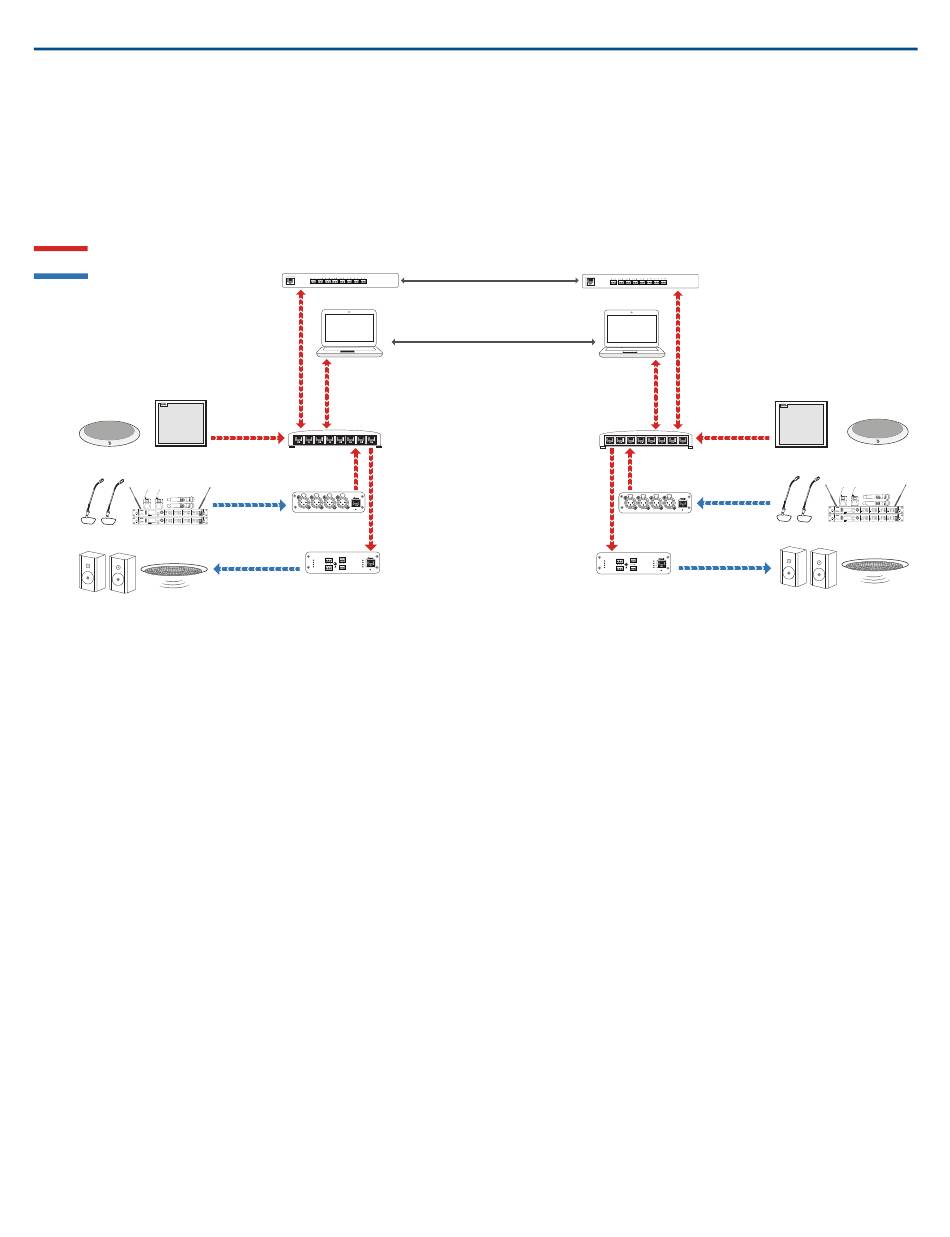

Diese Abbildung zeigt den gesamten Signalpfad durch ein vernetztes Konferenzsystem. Signale vom nahen Ende und vom entfernten Ende werden durch einen
Audio-Prozessor ausgetauscht, der an eine Telefonanlage angeschlossen ist, oder über einen Computer, der mit dem Internet verbunden ist. Analoge Mikrofone
werden über Shure ANI4IN an das Netzwerk angeschlossen, während Lautsprecher über Shure ANI4OUT angeschlossen werden.
6/29
Option 1 (VOIP/TELEFON)
Option 2 (Internet/DVS)
Netzwerk-Schalter
INPUT Netzwerkschnittstelle (ANI4IN)
PoE
reset
OUTPUT
Netzwerkschnittstelle (ANI4OUT)
sig/clip 1 3
1 power
2 network
3 network audio
4 2 4 encryption
PoE
reset
Entferntes Ende
INPUT
PoE
reset
OUTPUT
sig/clip 1 3
1 power
2 network
3 network audio
4 2 4 encryption
PoE
reset
Shure Incorporated
ULXD1 ULXD1
control
RX1 RF A B audio gain RX2 A B RF audio gain RX3 RF A B audio gain RX4 RF A B audio gain power
Digital Wireless Receiver ULXD4Q ENTER SEL OL OL SEL OL OL OL OL OL OL
EXIT
IR SCAN push sync sync sync sync
control
RX1 RF A B audio gain RX2 RF A B audio gain RX3 A B RF audio gain RX4 RF A B audio gain power
Digital Wireless Receiver ULXD4Q ENTER SEL OL OL SEL OL OL OL OL OL OL
EXIT
IR SCAN push sync sync sync sync
