Shure ANI4IN Handbuch Seite 2

ANI4IN Audio-Netzwerkschnittstelle
① Eingangssignal-/Übersteuerungsgrenze-Anzeigen
Jede Anzeige bezieht sich auf einen einzelnen Eingangskanal. Wenn die LED rot aufleuchtet, den Pegel vom Audiogerät bedämpfen, um ein Übersteuern an
der Eingangsstufe zu vermeiden. Analoge und digitale Gain-Einstellungen erfolgen in der Webanwendung.

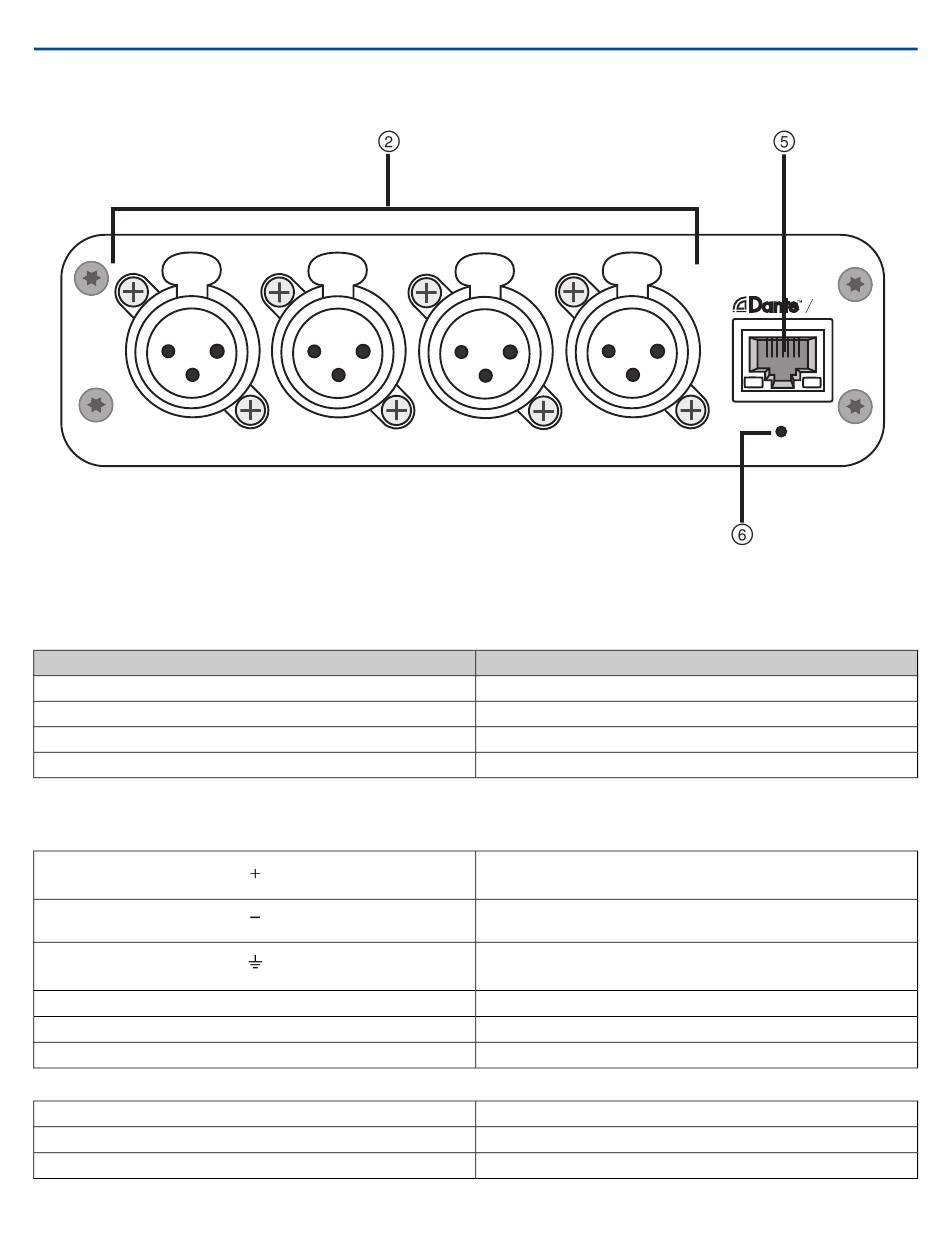

② Audio- und Logikeingänge
Hinweis: Nur die Blocksteckerversion verfügt über Logikanschlüsse
Blockeing nge: Jeder Eingang empfängt symmetrische Audio- und Logiksignale. Die Pinbelegungen sind wie folgt:
XLR-Eing nge: Jeder Eingang empfängt ein symmetrisches Audiosignal. Die Pinbelegungen sind wie folgt:
2/29
INPUT
LED-Zustand
Off
Grün
Gelb
Rot
Switch
LED
Masse
1
2
3
Audio-Signalpegel
weniger als –60 dBFS
–60 dBFS bis –18 dBFS
–18 dBFS bis –6 dBFS
–6 dBFS oder mehr
Audio +
Audio –
Audio-Masse
Logik-Stummschaltung (vom Mikrofon gesendet)
Logik-LED (vom Mikrofon empfangen)
Logikerdung
Masse
Plus
Minus
Shure Incorporated
PoE
reset
2017/10/30
