ANI4IN
Audio-Netzwerkschnittstelle
Shure Incorporated
Gerät 2
Gerät 1
Gerät 3

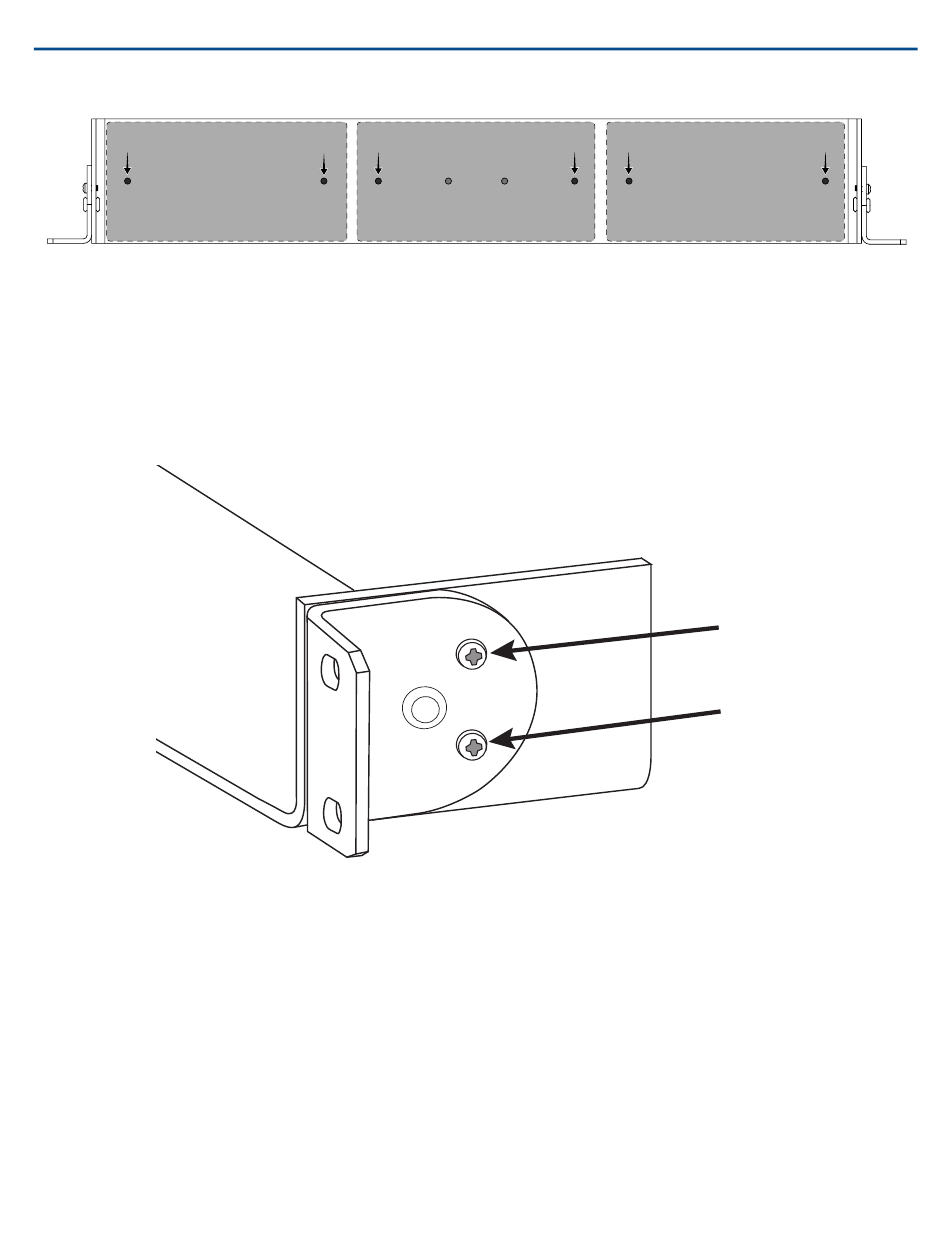

Die Löcher, wie dargestellt, zur Befestigung von bis zu drei Geräten im 19-Zoll-Rackfach ausrichten.
Anordnung der Rackmontagewinkel
Eine Kombination von bis zu 3 Audio-Netzwerkschnittstellen kann in einem einzelnen 19-Zoll-Rackfach montiert werden. Die verstellbaren Rackmontagewinkel
unterstützen die Montage in einem Standard-Geräte-Rack oder unter einem Tisch.
Montage in einem standardmäßigen 19-Zoll-Rack
1. Die Montagewinkel mit den Befestigungslöchern nach vorne zeigend ausrichten.
2. Die zwei Schrauben anbringen, die den Montagewinkel, wie dargestellt, am Fach halten.
Untertisch-Montage
1. Die Montagewinkel mit den Befestigungslöchern nach oben zeigend ausrichten.
2. Die zwei Schrauben anbringen, die den Montagewinkel, wie dargestellt, am Fach halten.
4/29
2017/10/30
