2. Überhitzungsschutz
Wenn die Pumpe mit dem Basismodul versehen ist, läßt sie sich direkt an ei-
nen externen Netzschalter anschließen, da der eingebaute Überhitzungs-
schutz die Pumpe bei allen drei Drehzahlen schützt.
Wird die Pumpe vom Thermoschalter ausgeschaltet, schaltet sie nach aus-
reichender Abkühlung automatisch wieder ein.
3. Eingang für extern EIN/AUS
Das Basismodul ermöglicht den Anschluß eines externen EIN-/AUS-Schal-
ters über die Klemmen 7 und 8.

4. Montage

Vor dem Entfernen des Klemmenkastendeckels muß die Ver-
sorgungsspannung unbedingt allpolig abgeschaltet sein. Es
muß sichergestellt werden, daß diese nicht versehentlich wie-
der eingeschaltet werden kann.
1. Versorgungsspannung mit dem externen Netzschalter abschalten. Die
grüne Meldeleuchte im Fenster des Klemmenkastendeckels darf nicht
leuchten.
2. Klemmenkastendeckel entfernen.
3. Alle Leitungen von der Klemmenreihe entfernen.

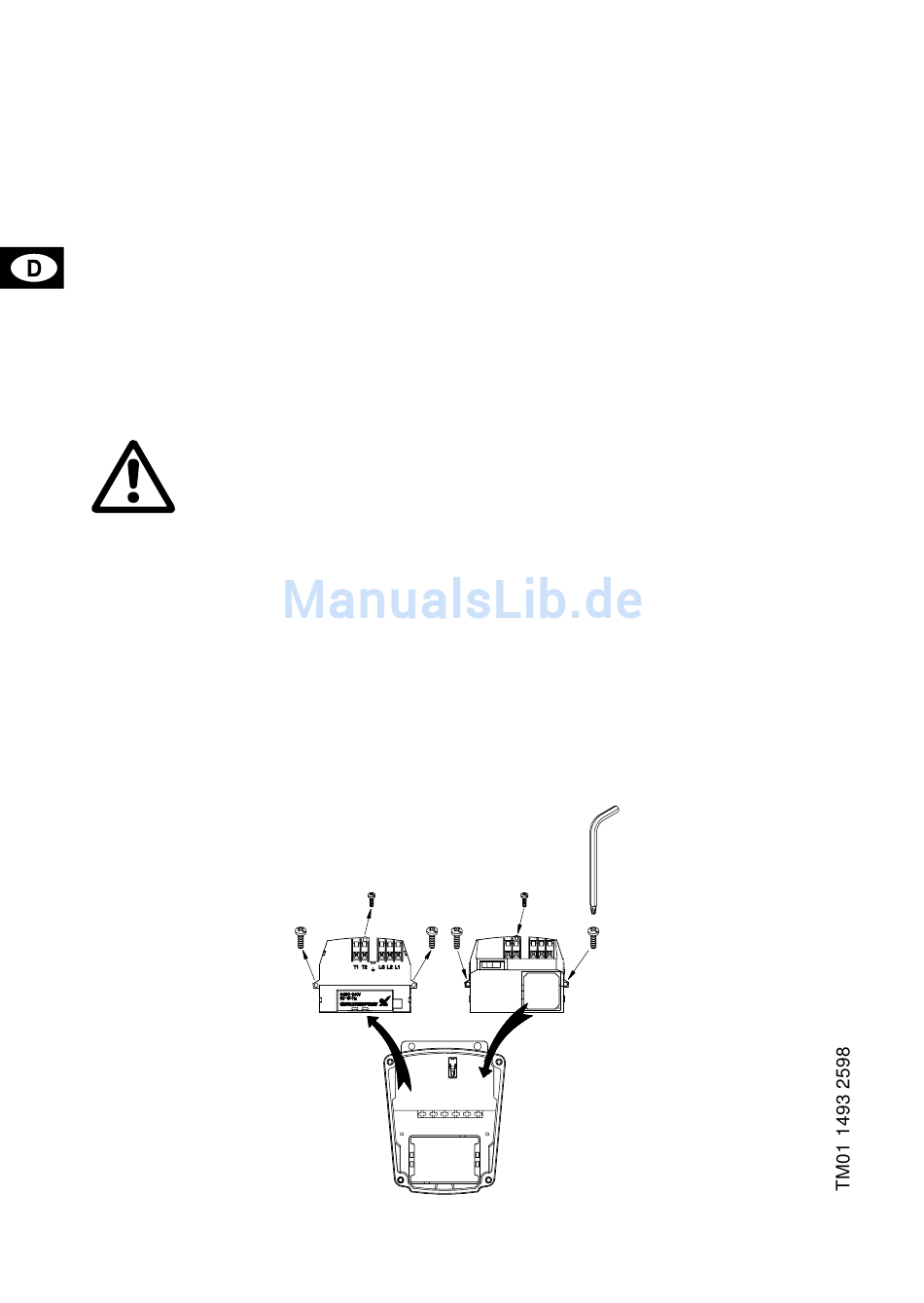

4. Das bestehende Modul im Klemmenkasten durch das Basismodul erset-
zen, siehe Abb. 1. Zur Demontage/Montage der gezeigten drei Schrau-
ben den mitgelieferten Schraubendreher verwenden.
Abb. 1
8
