1. Allmänt
Läs noggrant igenom denna monteringsanvisning innan byte av
modulen i kopplingsboxen påbörjas. I övrigt skall installation och
drift ske enligt lokala föreskrifter och gängse praxis.
OBS: Pumpar utrustade med moduler får ej anslutas till en frekvensomfor-
mare.
Basmodulen är en kopplingsboxmodul som kan monteras istället för den be-
fintliga modulen (standardmodul eller relämodul) i alla pumpar av typ UPS
Serie 200.
Basmodulen är konstruerad för att utgöra basen för bus-kommunikationsmo-
duler. Basmodulen skall kompletteras med en bus-modul för att bus-kommu-
nikation skall bli möjlig.
Basmodulen har följande funktioner:
• Överhettningsskydd vid alla tre varvtalen. Detta innebär, att pumpen kan
anslutas direkt till en arbetsbrytare.
• Ingång för extern start/stopp-kontakt.

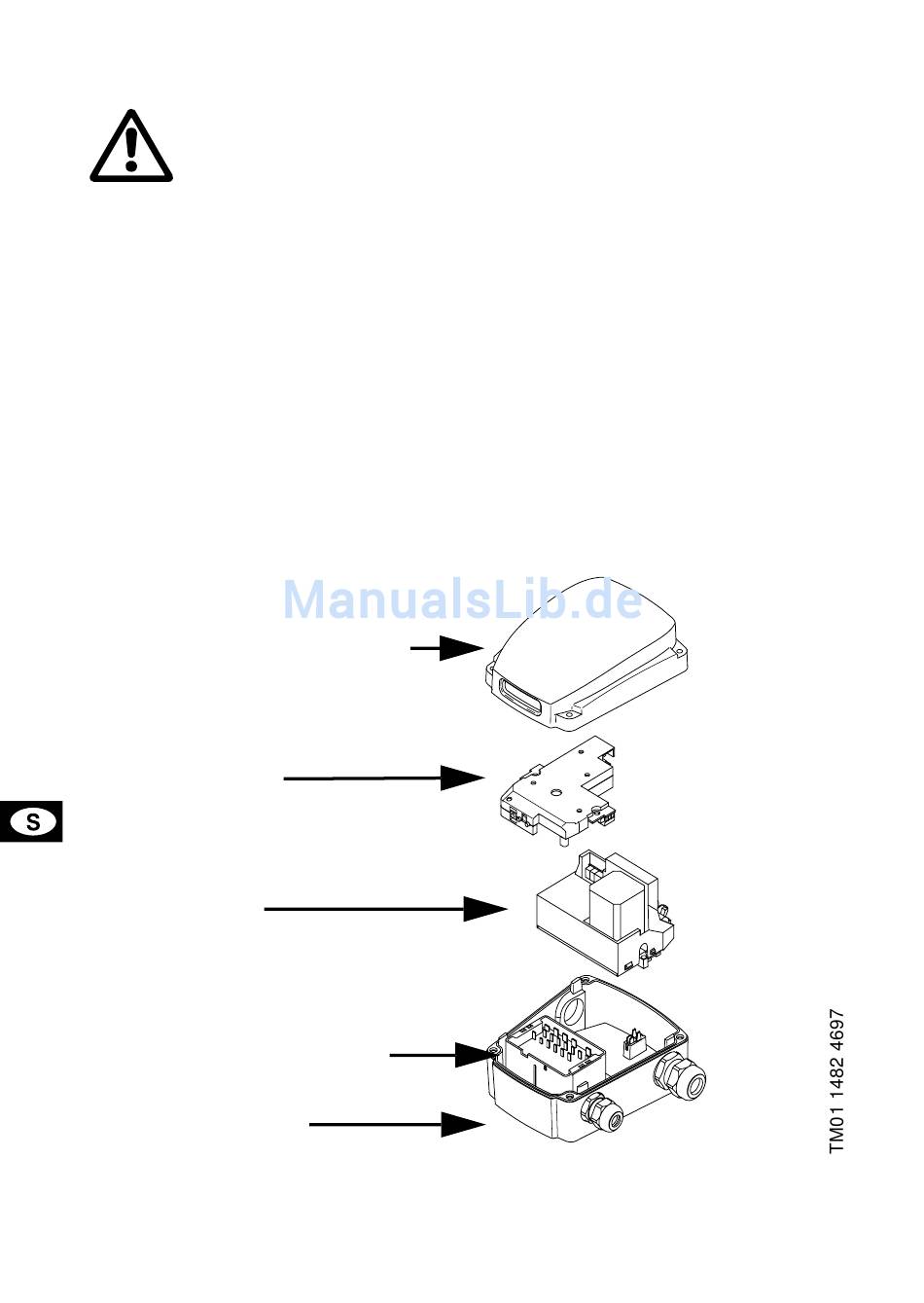

Lock till kopplingsbox
Bus-modul
Basmodul
Varvtalsomkopplare
Kopplingsbox
