INSTALLATIONSANLEITUNG

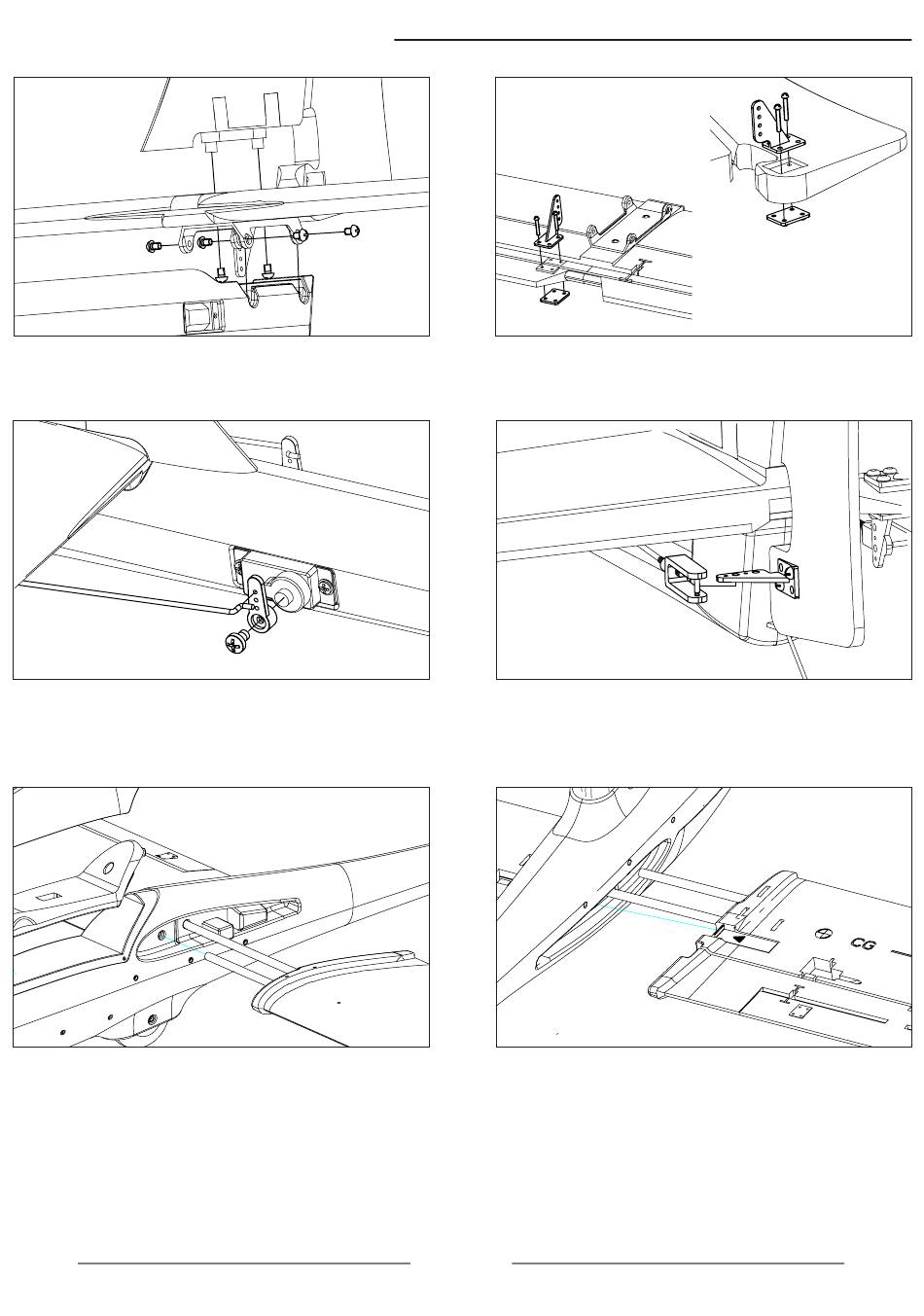

1. Bringen Sie das vertikale Heck und das horizontale
Heck wie gezeigt am Rumpf an, gesichert durch 6
Stück PA2.6 * 8-Schrauben.
3. Montieren Sie das Gestänge (115 mm) beim Servo
am Rumpf durch das dritte Loch, gerechnet von der
Servoarmkante, in das Servo. Befestigter Servoarm
mit einer PWA2.3 * 4-Schraube am Servo.
5. Befestigen Sie die Flügelverbindungsstangen an
einem Flügel und verbinden Sie dann den anderen
Flügel durch die Löcher des Rumpfs.
2. Installieren Sie die Ruderhörner an der vorgesehe-
nen Position am vertikalen und horizontalen Heck,
die mit 4 Stück PB2 * 12-Schrauben gesichert sind.
.
4. Sichern Sie den Gabelkopf am Höhenruder durch
das zweite Loch, das von der Hornkante gezählt wird
ziehen Sie es per Gummiring fest.
6. Befestigen Sie die Flügel mit den Kunststoffteilen
der Verbindungsstelle am Rumpf. Vergewissern Sie
sich, dass Sie ein "Klicken" hören, um die Sicherheit
zu gewährleisten.
4 / 18
.
