Inhaltszusammenfassung für Modster DUNE RACER V3

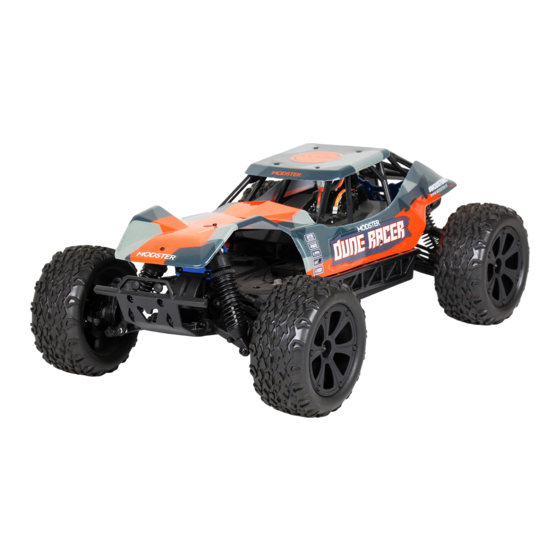

- Seite 1 Betriebsanleitung MODSTER DUNE RACER V3 www.modster.at...
-
Seite 2: Einleitung
1. Einleitung Sehr geehrter Kunde, sehr geehrte Kundin, wir freuen uns, dass Sie ein Produkt aus dem Hause Modster Racing gewählt haben. Alle Modelle werden vor der Auslieferung sorgfältig auf Vollständigkeit und Funktion geprüft. Aufgrund ständiger Weiterentwicklung und Verbesserung unserer Produkte behalten wir uns technische Änderungen sowie Änderungen in Ausstattung und Design ohne Ankündigung vor. - Seite 3 Betriebsanleitung MODSTER DUNE RACER V3 Die Unterspannungserkennung am Geschwindigkeitsregler ist nur ein Teil der umfangreichen Funktionen für den sicheren Betrieb von Li- Po-Batterien in Ihrem Modell. Es ist äußerst wichtig, dass Sie als Anwender auch sämtliche Anweisungen der Hersteller von Batterie und Lade- gerät für sicheres Laden, Betrieb und Lagerung befolgen.
-
Seite 4: Produktinfo
• Steckverbindungen auf richtigen Kontakt und Beschädigungen prüfen. Water Resistant Der Modster ist so konstruiert, dass Motor, Regler und Servo Spritzwassergeschützt sind, also bei feuchten Bedingungen gefahren werden kann. Spritzwassergeschützt heißt nur, dass ein Gerät Wasserspritzer verträgt, aber nicht in Wasser eingetaucht, oder längere Zeit sehr hoher Luftfeuchtigkeit oder etwa starkem Regen ausgesetzt werden darf. - Seite 5 Betriebsanleitung MODSTER DUNE RACER V3 5. Lieferumfang: MODSTER DUNE RACER BRUSHED MODSTER DUNE RACER BRUSHLESS fahrfertig aufgebautes RTR Modell fahrfertig aufgebautes RTR Modell 2,4 GHz Fernsteuerungssystem 2,4 GHz Fernsteuerungssystem Lenkservo Lenkservo 550 Brushed Elektromotor 3421Kv Brushless Elektromotor eletr. brushed Fahrtregler - waterproof eletr.
-
Seite 6: Griff Zerlegen Und Zusammenbauen
Betriebsanleitung MODSTER DUNE RACER V3 7. Wegeinstellung CH3: Bitte setzen Sie CH4 in die Mitte, bevor Sie die Taste CH3 EPA +/- drücken, dann drücken Sie EPA +/-. So können Sie den Winkel von ST einstellen 8. Wegeinstellung CH4: Bitte stellen Sie den CH4-Schalter auf links oder rechts, drücken Sie dann EPA +/- und stellen den Winkel ein Batteriefach: Für [4] AA-Batterien... -
Seite 7: Spezifikationen
Betriebsanleitung MODSTER DUNE RACER V3 SPEZIFIKATIONEN Teile-Nr. XC4R Pistolengriff Konfiguration Kanäle Eingangsspannung AA x4 Länge in mm 155.10 Höhe in mm 193.70 Breite in mm 81.30 Akku/Batterie-Installation Empfänger-Installation und -Verbindung Wenn Sie AA-Batterien/NIMH-Akkus einsetzen und die Span- Installation nung unter 4,5 V ± 0,2 liegt, ertönt der Summer dauerhaft und die LED sollte zu blinken beginnen. -
Seite 8: Betrieb
Gas Servo Betriebsanleitung MODSTER DUNE RACER V3 ACHTUNG: SCHLIESSEN SIE NIE EINE BATTERIE MIT EINER SPANNUNG HÖHER ALS 8.0V AN DEN EMPFÄNGER AN. DIES R R e e c c e e i i v v e e r r KÖNNTE DIE ELEKTRONIK BESCHÄDIGEN. -
Seite 9: Pflegehinweise
Betriebsanleitung MODSTER DUNE RACER V3 Fehlerbehebung Wenn es keine Rückwärtsfunktion gibt und Sie die Mitte nicht finden können, überprüfen Sie bitte, ob sich das die Trimmung in der Mitte befindet oder nicht. Pflegehinweise 1. Verwenden Sie zum Reinigen Ihrer Geräte immer ein sauberes, trockenes Tuch oder eine Bürste mit weichen Borsten. - Seite 10 Betriebsanleitung MODSTER DUNE RACER V3 Steuerfunktion Fahrtregelung • Bringen Sie den Gas/Bremshebel und die entsprechende Trimmung in Neutralstellung. • Der Motor darf in der Neutralstellung des Fernsteuerhebels nicht anlaufen! • Falls nötig, bringen Sie den Motor mit der Trimmung am Sender zum Stillstand.
- Seite 11 Betriebsanleitung MODSTER DUNE RACER V3 Anstellwinkel Die Federelemente können sowohl oben, an der Dämpferbrücke, als auch am unteren Querlenker in andere Anlenkpunkte umgesetzt wer- den. Auf diese Weise wird ebenfalls eine Höher-/Tieferlegung des Modells erzielt. Mit dem Umsetzen der Stoßdämpfer ändert sich aber auch der Winkel, unter dem die Kraft in den Dämpfer eingeleitet wird.
-
Seite 12: Regelmäßige Kontrollen
Betriebsanleitung MODSTER DUNE RACER V3 Einstellung des Sturzes an der Vorder- und Hinterachse Die Sturzeinstellung erfolgt über Spannschrauben (Pfeil) in den oberen Querlenkern.Drehen der Spannschraube im Uhrzeigersinn (nach vorne) verkürzt den Querlen-ker, das Rad wird oben nach innen gezogen in Richtung „negativer Sturz“.Drehen der Spannschraube gegen den Uhrzeigersinn... - Seite 13 Betriebsanleitung MODSTER DUNE RACER V3 www.modster.at...
- Seite 14 Betriebsanleitung MODSTER DUNE RACER V3 10. Entsorgung Allgemein Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen Vorschriften. Batterien und Akkus Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus ver pflichtet; eine Entsorgung über den Hausmüll ist untersagt! Das nebenstehende Symbol weist auf das Verbot der Entsorgung über den Hausmüll hin.
- Seite 15 Betriebsanleitung MODSTER DUNE RACER V3 Programmierung des Fahrtreglers Der Fahrregler ist bereits auf die beiliegende Fernsteuerung und das Modell abgestimmt. Bei Verwendung eines neuen Fahrreglers oder eines anderen Senders sowie nach einer Umkehr der Motordrehrichtung über den Servoreverse-Schalter am Sender muss jedoch der Regelbereich an den Steuerweg des Gas/Bremshebels neu angepasst werden.
- Seite 16 Betriebsanleitung MODSTER DUNE RACER V3 Hinweis zum LiPo Betrieb des Modells: Sollten Sie das Modell mit LiPo Akkus betreiben steigt der Verschleiß des Brushed Motor erheblich. www.modster.at...
- Seite 17 Betriebsanleitung MODSTER DUNE RACER V3 www.modster.at...
- Seite 18 Betriebsanleitung MODSTER DUNE RACER V3 www.modster.at...
- Seite 19 Betriebsanleitung MODSTER DUNE RACER V3 www.modster.at...
- Seite 20 Betriebsanleitung MODSTER DUNE RACER V3 21197 www.modster.at...
- Seite 21 Betriebsanleitung MODSTER DUNE RACER V3 www.modster.at...
- Seite 22 Betriebsanleitung MODSTER DUNE RACER V3 www.modster.at...
- Seite 23 Betriebsanleitung MODSTER DUNE RACER V3 225354 280662 218132 7.4V 4200 mAh Battery BAT-Safe LiPo 279715 2-4S 60W Charger 262582 Tresor www.modster.at...
-
Seite 24: Konformitätserklärung Gemäß Der Richtlinie Radio Equipment Directive (Red)
Déclaration de conformité selon la directive Radio Equipment Directive (RED) 2014/53/EU Hiermit wird erklärt, dass die Produkte: MODSTER Dune Racer V3 Elektro Brushless 4WD 1:10 RTR I hereby declare that the products: MODSTER Dune Racer V3 Elektro Brushed 4WD 1:10 RTR ll est déclaré... - Seite 25 Betriebsanleitung MODSTER DUNE RACER V3 www.modster.at...
