Montage

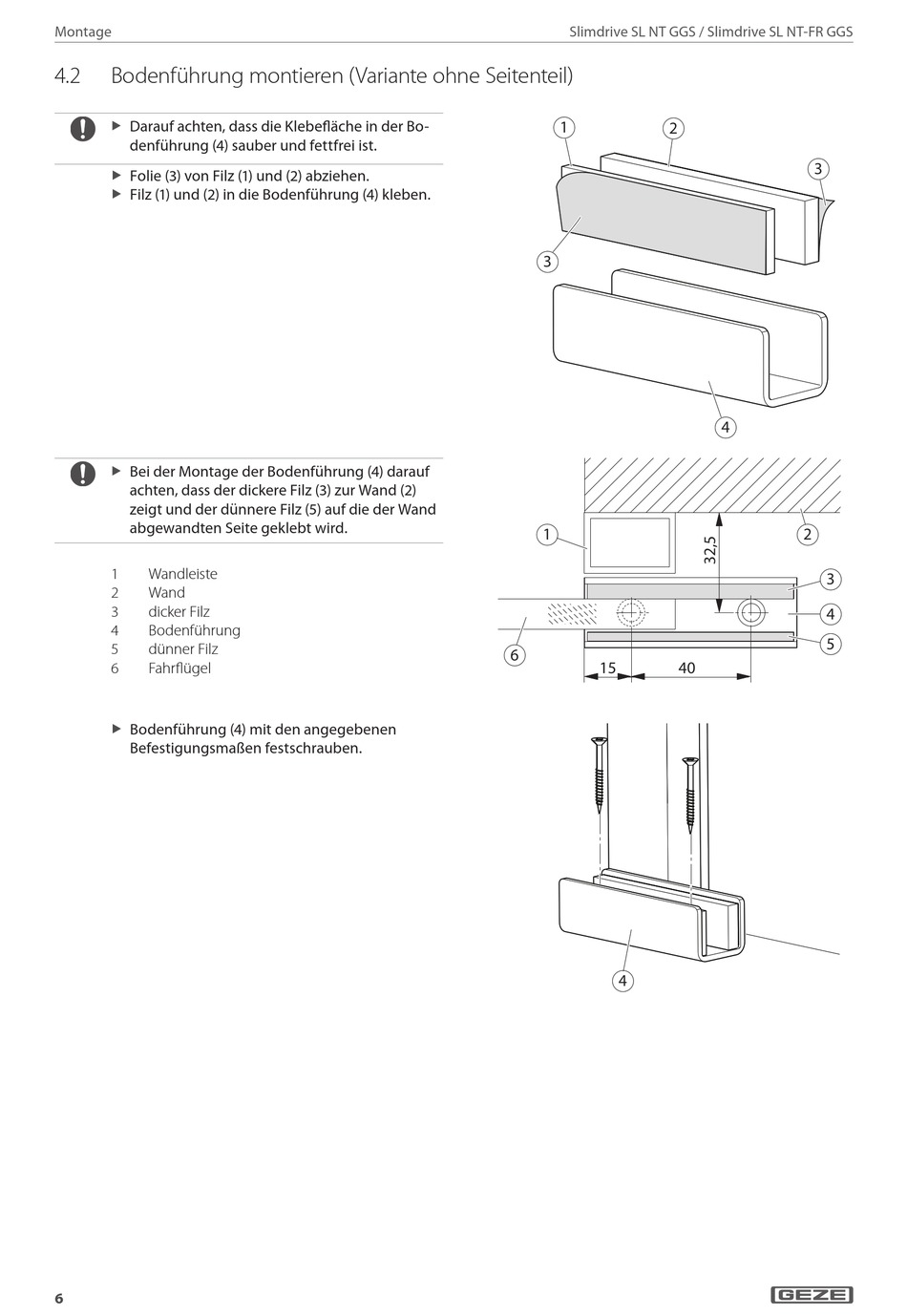

4.2 Bodenführung montieren (Variante ohne Seitenteil)
Darauf achten, dass die Klebefläche in der Bo-
X
denführung (4) sauber und fettfrei ist.
Folie (3) von Filz (1) und (2) abziehen.
X
Filz (1) und (2) in die Bodenführung (4) kleben.
X
Bei der Montage der Bodenführung (4) darauf
X
achten, dass der dickere Filz (3) zur Wand (2)
zeigt und der dünnere Filz (5) auf die der Wand
abgewandten Seite geklebt wird.
1 Wandleiste
2 Wand
3 dicker Filz
4 Bodenführung
5 dünner Filz
6 Fahrflügel
Bodenführung (4) mit den angegebenen
X
Befestigungsmaßen festschrauben.
6
Slimdrive SL NT GGS / Slimdrive SL NT-FR GGS
1
2
3
1
6
15 40
4
3
4
2
3
4
5
