S7-USB Benutzerhandbuch
Deutsch

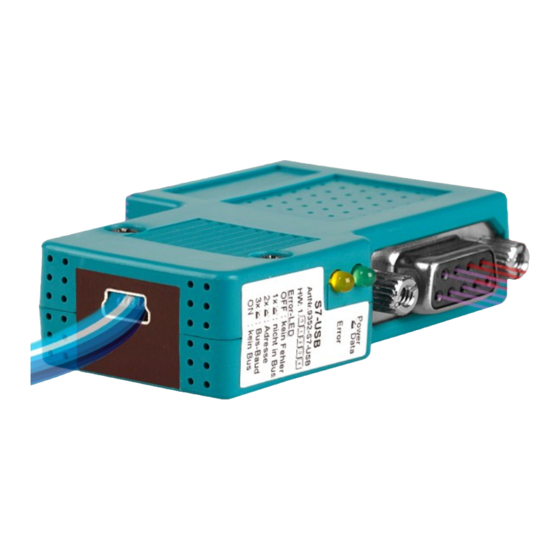

S7-USB Adapter für Siemens S7 Steuerung
Art.Nr. 9352-S7-USB
14.05.2019
© PI 2019

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PI S7-USB

Inhaltszusammenfassung für PI S7-USB

  • Seite 1 S7-USB Benutzerhandbuch Deutsch S7-USB Adapter für Siemens S7 Steuerung Art.Nr. 9352-S7-USB 14.05.2019 © PI 2019...

  • Seite 2: Inhaltsverzeichnis

    7.4 Netzwerkeinstellungen ......................42 7.5 TELEService parametrieren ....................43 7.5.1 Register "Netz": ......................44 7.5.2 Register "Modem": ......................45 7.5.3 Register "Serielle Parameter": ..................46 7.5.4 Register "Zugriffsschutz": ....................47 7.5.5 Register "GSM/ISDN/SMS": ..................47 7.5.6 Register "Internet/Mail": ....................53 7.6 Tuning .............................54 Handbuch S7-USB Seite 2 von 87...
  • Seite 3 9.2.3 USB – Treiberinstallation unter Windows 98SE/ME .............74 9.3 Übersicht ..........................76 9.3.1 Zustände des PLC-VCOM: .....................76 9.3.2 Hauptfenster ........................76 9.3.3 Konfigurationsfenster ......................77 9.4 Konfiguration ..........................78 9.4.1 S7-USB ...........................78 9.4.1.1 Automatisch ......................78 9.4.1.2 Manuell ........................78 9.4.1.3 Abschließende Einstellungen ..................79 10 Technische Daten ..........................79 10.1 Pinbelegung Mini-USB ......................79 10.2 Pinbelegung MPI ........................80...

  • Seite 4: Beschreibung

    • Sinamix (Step7-Direkttreiber ab V1.20 oder PLCVCom ab V2.71) • MicroMaster und andere Antriebe und Umrichter (Step7-Direkttreiber ab V1.20 oder PLCVCom ab V2.71) • Sinumerik (nur SPS-Teil) • SEW-EURODRIVE Umrichter • sowie das Routing von S7-SPS-Steuerungen Handbuch S7-USB Seite 4 von 87...

  • Seite 5: Anschlussmöglichkeiten

    3 Anschlussmöglichkeiten S7-USB direkt verbunden mit dem PC. S7-USB mit dem PC über einen USB-Hub verbunden. S7-USB Anschlussmöglichkeiten mit Bedienterminal Seite 5 von 87 Handbuch S7-USB...

  • Seite 6: Installation

    Kommunikation kann das Terminal auch über den PPI - /MPI - oder PROFIBUS angesteuert werden. 4.2 Software Um eine Kommunikation mit der SPS herstellen zu können installieren Sie bitte folgende Produkte für MPI-USB, S7-USB, MPI-II[nur USB], MPI-LAN und S7-LAN: Produkt Treiber ⇒...

  • Seite 7: Usb-Treiber-Installation Für 32-Bit-Systeme

    S7 für Windows Dialog 4.3 USB-Treiber-Installation für 32-Bit-Systeme Das S7-Interface S7-USB, MPI-USB oder MPI-II-Kabel über USB sowie die Geräte der TeleService-Familie werden am PC an einem USB1.1-kompatiblen USB-Port angeschlossen. Daraufhin öffnet sich der Hardware-Installationsassistent: Wir benötigen keine Verbindung zu Windows Update.
  • Seite 8 Geben Sie als Quelle den Ordner "..\USB-Treiber-x86" an. Entweder im Ordner in den die heruntergeladenen Treiber extrahiert wurden oder das Verzeichnis der Produkt-CD an: Den Windows-Logo-Test überspringen Sie bitte mit "Installation Fortsetzen": Handbuch S7-USB Seite 8 von 87...
  • Seite 9 Nach dem Kopiervorgang erscheint dann etwas später die Erfolgsmeldung: Nach erfolgreicher Installation wird der "PI_Usb.Sys driver" ohne Warnmeldungen im Gerätemanager angezeigt: Seite 9 von 87 Handbuch S7-USB...
  • Seite 10 Wenn der Treiber gelöscht werden soll, verwenden Sie bitte die Funktion "Deinstallieren" in den Treibereigenschaften: Wenn Sie ältere Versionen von PLCVcom, Step7 Direkttreiber oder S7IFC installieren, wird der USB Treiber eventuell durch Vorgängerversionen überschrieben, da er bis zum 1.11.2012 in deren Installationsroutinen enthalten war! Handbuch S7-USB Seite 10 von 87...

  • Seite 11: Usb-Treiber-Installation Für Win7 64-Bit

    4.4 USB-Treiber-Installation für Win7 64-Bit Das S7-Interface S7-USB, MPI-USB oder MPI-II-Kabel über USB sowie die Geräte der TeleService-Familie werden am PC an einem USB1.1-kompatiblen USB-Port angeschlossen. Nach dem ersten Anstecken am PC meldet Win7 zuerst "Installieren von Gerätetreibersoftware" und nach einiger Zeit "Die Gerätetreibersoftware wurde nicht installiert". Diese Meldungen können Sie schließen.
  • Seite 12 Mit einem Rechtsklick kommen Sie zu den Eigenschaften des neuen Gerätes: Wählen Sie nun "Treiber aktualisieren": Handbuch S7-USB Seite 12 von 87...
  • Seite 13 Wählen Sie bitte "Auf dem Computer nach Treibersoftware suchen" und geben Sie als Quelle den Ordner "..\USB-Treiber-x64" an. Entweder im Ordner in den die heruntergeladenen Treiber extrahiert wurden oder das Verzeichnis der Produkt-CD an: Nachdem Sie auf "Weiter" gedrückt haben erscheint die Frage der Windows-UAC Seite 13 von 87 Handbuch S7-USB...
  • Seite 14 Bitte drücken Sie auf Installieren, dann kommt nach einem Moment die Fertigmeldung Zur Überprüfung der erfolgreichen Installation können Sie nochmals im Gerätemanager nachsehen: Handbuch S7-USB Seite 14 von 87...
  • Seite 15 Wenn der Treiber aktualisiert werden soll, verwenden Sie bitte die Funktion "Treiber aktualisieren..." in den Treibereigenschaften: Wenn der Treiber gelöscht werden soll, verwenden Sie bitte die Funktion "Deinstallieren" und setzen Sie den Haken bei "Die Treibersoftware für dieses Gerät löschen": Seite 15 von 87 Handbuch S7-USB...

  • Seite 16: Bedienelemente

    USB Treiber eventuell durch Vorgängerversionen überschrieben, da er bis zum 1.11.2012 in deren Installationsroutinen enthalten war! 5 Bedienelemente 5.1 Seitliche LEDs Grüne LED Aus: Power OFF (S7-USB ist nicht mit Spannung versorgt) Grüne LED Blinkt: BUS-Kommunikation Grüne LED An: Power ON (S7-USB ist mit Spannung versorgt)

  • Seite 17: Verwendung Des Plc-Vcom

    6.2.1 PG2000 für S7 (V5.10) 1. Starten Sie die PG 2000 Software über Ihre Desktop Verknüpfung oder über den Programmeintrag im Startmenü. 2. Wählen Sie unter „Ansicht“ => „S7-300/400“ Klicken Sie dann im Menü „Optionen“ auf „Schnittstellen“. Seite 17 von 87 Handbuch S7-USB...
  • Seite 18 6. Jetzt ist die Software bereit eine Verbindung zu der SPS herzustellen. Klicken Sie dazu auf das Symbol „Öffnen“ und danach auf die Schaltfläche „AG“. Alternativ über das Menü: „Datei“ => „Öffnen“ => „AG“ Handbuch S7-USB Seite 18 von 87...

  • Seite 19: Pg/Pc-Schnittstelle Einstellen

    • TIC ETH/USB(MPI) oder TIC ETH/USB.MPI.1 • TIC ETH/USB(Profibus) oder TIC ETH/USB.Profibus.1 • TIC ETH/USB(PPI) oder TIC ETH/USB.PPI.1 bzw. diverse „TCP/IP“ Einträge sehen. Ist dies der Fall, so fahren Sie bitte mit dem Schritt Seite 19 von 87 Handbuch S7-USB...

  • Seite 20: Tcp/Ip Rfc1006 Kommunikation

    Wenn Sie „MPI“ als Kommunikationsart wünschen fahren Sie bitte mit MPI Einstellungen fort. Die Einstellungen für „PROFIBUS“ werden Ihnen bei Profibus Einstellungen erklärt. 6.2.2.2 MPI Einstellungen 7. Wählen Sie „TIC ETH/USB(MPI)“ und klicken Sie auf „Eigenschaften“. Handbuch S7-USB Seite 20 von 87...
  • Seite 21 Klick auf den Button "Übernehmen" schließt sich der Suchen-Dialog und es wird übernommen. 10. Aktivieren Sie den "Automatik-Mode" wenn Sie sicher sind, dass die angeschlossene SPS zyklische Bus-Parameter-Protokolle versendet. Ansonsten stellen Sie den Bus an Hand der Parameter ein. Seite 21 von 87 Handbuch S7-USB...

  • Seite 22: Profibus Einstellungen

    14. Stimmt der Gerätetyp nicht mit Ihrem Produkt ein, gehen Sie über die "Gerätesuche" und suchen nach Ihrem Gerät. Durch Auswahl im Ergebnisfenster und Klick auf den Button "Übernehmen" schließt sich der Suchen-Dialog und es wird übernommen. Handbuch S7-USB Seite 22 von 87...

  • Seite 23: Tcp/Ip Rfc1006 Einstellungen

    Sie den geöffneten „PG/PC - Schnittstelle einstellen“ Dialog mit „OK“. 6.2.2.4 TCP/IP RFC1006 Einstellungen 17. Für diese Art der Kommunikation muss lediglich die jeweilige Software eingerichtet werden. 6.2.2.5 ProTool/Pro RunTime (RT) Konfiguration Seite 23 von 87 Handbuch S7-USB...

  • Seite 24: Simatic Step© 7 Manager (V5.2 + Sp1)

    => Windows Control Center flexible 2004 (WinCC flexible) (v5.2.0.0) => ProTool/Pro (v6.0 + SP2) => Microwin 3.2 6.2.3 SIMATIC Step© 7 Manager (v5.2 + SP1) Bitte stellen Sie sicher dass die Schnittstellenkonfiguration, wie bei PG/PC-Schnittstelle einstellen beschrieben, korrekt ist. Handbuch S7-USB Seite 24 von 87...

  • Seite 25: Windows Control Center (Wincc) (V6.0)

    Sie den Projektpfad und Namen angeben. Den ausgewählten Pfad sowie den Projektnamen bestätigen Sie mit „Anlegen“. Sollten Sie eine der anderen Optionen nutzen wollen, so lesen Sie bitte hierfür im Handbuch der WinCC Software weiter. Seite 25 von 87 Handbuch S7-USB...
  • Seite 26 Rechter Mausklick auf die gewünschte Verbindung (MPI => Bild: „MPI“, TCP/IP => Bild: „TCP/IP“). Es öffnet sich ein Kontext-Menü indem Sie „Neue Verbindung …“ auswählen. Dieses Handbuch beschreibt die Verbindungskonfiguration: • über „MPI“ (MPI-II-Kabel, MPI-USB-Kabel, S7-USB-Modul, S7-LAN-Modul und MPI- LAN-Kabel) Handbuch S7-USB...

  • Seite 27: Mpi Konfiguration

    Geben Sie lediglich die Stationsadresse der verwendeten SPS an (in diesem Beispiel 2). Bestätigen Sie mit „OK“ bis Sie wieder im Hauptfenster angelangt sind. Lesen Sie unter „ Kommunikation und Fehlerdiagnose “ weiter. 6.2.4.2 TCP/IP Konfiguration Seite 27 von 87 Handbuch S7-USB...
  • Seite 28 Im Editfeld „MW“ darunter tragen wir eine 0 ein. 14. Bestätigen Sie jeden geöffnet Dialog mit „OK“ bis Sie wieder im Hauptfenster angelangt sind. 15. Damit die TCP/IP Verbindung auch weiß über welche Netzwerkkarte die Daten verschickt Handbuch S7-USB Seite 28 von 87...

  • Seite 29: Kommunikation Und Fehlerdiagnose

    Klicken Sie auf die neu erstellte, nicht aktive Verbindung (mit dem ’X’) und es werden im rechten Teil des Dialogs diverse Informationen rund um diese Verbindung angezeigt. So zum Beispiel auch der letzte Fehlerwert („Last Error Code“). Seite 29 von 87 Handbuch S7-USB...

  • Seite 30: Windows Control Center Flexible 2004 (Wincc Flexible) (V5.2.0.0)

    3. In der „Geräteauswahl“ markieren Sie das verwendete Gerät (Beispiel: „TP 170A“). Bestätigen Sie mit „OK“. 4. Nach dem das Projekt erstellt wurde, klicken Sie bitte mit der rechten Maustaste, im Projekt- Fenster, auf den Untermenüeintrag „Verbindungen“ unter „Kommunikation“. Handbuch S7-USB Seite 30 von 87...
  • Seite 31 => die Adresse des Bediengeräts (in diesem Beispiel die „1“) => das Profil (in diesem Beispiel „MPI“) => die Höchste Stationsadresse (HSA) (in diesem Beispiel „126“) => die Adresse der Steuerung (in diesem Beispiel ist das die „2“) Seite 31 von 87 Handbuch S7-USB...
  • Seite 32 8. Es erscheint ein Dialog in dem Sie den Modus (im Beispiel auf „MPI/DP“) einstellen und die Stationsadresse des Terminals angeben (Beispiel: „1“). Nach Wunsch können Sie nun den „Delta - Transfer“ „Ein“ oder „Aus“ schalten (im Beispiel „Aus“). Handbuch S7-USB Seite 32 von 87...

  • Seite 33: Protool/Pro V6.0 Sp2

    Markieren Sie hier das von Ihnen verwendete Gerät (Beispiel: „TP 170 A“). 4. Drücken Sie „Weiter“ und Sie gelangen zu einem neuem Dialog indem Sie den Steuerungsnamen sowie die Steuerung angeben können die Sie verwenden. (Beispiel: „SIMATIC S7– 300/400 V6.0“) Seite 33 von 87 Handbuch S7-USB...
  • Seite 34 Wenn Sie fertig sind, können Sie mit Punkt 9 fortfahren um das Projekt an das Terminal zu übertragen. 9. Wenn Sie Ihrer Arbeit ans Terminal übertragen möchten, müssen Sie dieses Projekt generieren. Dies geschieht über „Datei“ => „Generieren“. Handbuch S7-USB Seite 34 von 87...

  • Seite 35: Microwin V3.2 (Nur Für S7 200)

    1. Starten Sie Microwin über die Desktop Verknüpfung oder den Programmeintrag im Startmenü. 2. Klicken Sie im Menü “Zielsystem” auf “Typ”. Dieser Dialog bietet Ihnen die Möglichkeit den CPU – Typ (Beispiel: CPU 224) sowie die CPU – Version (Beispiel: 01.22) anzugeben. Seite 35 von 87 Handbuch S7-USB...

  • Seite 36: Microwin V4.0 Im Ppi Multimaster Modus

    Ebenso ist im rechten Teil die CPU sichtbar geworden. 6. Bestätigen Sie jeden Dialog mit „OK“ bis Sie wieder im Hauptfenster sind. Die Kommunikation mit der SPS ist jetzt hergestellt. 6.2.8 Microwin v4.0 im PPI Multimaster Modus Handbuch S7-USB Seite 36 von 87...
  • Seite 37 5. Starten Sie die Microwin Software. 6. Klicken Sie auf „PG/PC - Schnittstelle einstellen“ unter „Ansicht“ im linken unteren Teil des Fenster. 7. Wählen Sie den Eintrag „PC/PPI cable(PPI)“ an und klicken Sie darauf folgend auf „Eigenschaften“. Seite 37 von 87 Handbuch S7-USB...
  • Seite 38 PLC - VCOM Software bereitgestellt wird. 10. Bestätigen Sie mit “OK“ und klicken Sie im linken unteren Bereich der Software auf „Kommunikation“. 11. Klicken Sie auf “Doppelklicken zum aktualisieren“. Die SPS wird nun gesucht. Handbuch S7-USB Seite 38 von 87...
  • Seite 39 12. Wurde das Modul gefunden ändert sich die Darstellung folgendermaßen: 13. Bestätigen Sie jeden Dialog mit „OK“ bis Sie die wieder im Hauptfenster sind. Seite 39 von 87 Handbuch S7-USB...

  • Seite 40: S7 Für Windows V5.02

    => Baudrate: Wählen Sie hier die Geschwindigkeit die Sie auf dem Bus fahren wollen => MPI - Umsetzer: - Aktivieren Sie hier die CheckBox „Einziger Master am Bus“ wenn Sie nur eine SPS betreiben wollen. Handbuch S7-USB Seite 40 von 87...

  • Seite 41: Direkte Vergabe Einer Slave-Adresse An Einen Passiven Profibus-Slave

    6.2.10 Direkte Vergabe einer Slave-Adresse an einen passiven Profibus-Slave Mit dem S7-LAN-Modul oder MPI-LAN-Kabel und dem Step7-Direkttreiber V1.21 (oder aktueller) und MPI-II-Kabel (nur über USB) oder S7-USB und dem Step7-Direkttreiber V1.22 (oder aktueller) ist es möglich, einem angeschlossenem Profibus-Slave direkt eine Bus-Adresse zu vergeben.

  • Seite 42: S7-Interface Konfigurator Hilfe

    • LAN Es werden Geräte auf allen Netzwerkkarten gesucht Die Schaltfläche Suchen startet die Suche auf allen ausgewählten Suchpfaden parallel. Nach Auswahl eines updatefähigen Gerätes kann mit der Schaltfläche Update das Gerät aktualisiert werden. Handbuch S7-USB Seite 42 von 87...
  • Seite 43 • Rot Fehler beim Zugriff auf das Gerät aufgetreten • Gelb Das Gerät wird gerade aktualisiert • Dunkelblau Ausgewähltes Gerät Bei aktualisierungsfähigen Geräten kann die zum Gerät gehörende Versionsgeschichte durch einen Doppelklick aufgerufen werden: Seite 43 von 87 Handbuch S7-USB...

  • Seite 44: Buseinstellungen

    Die Schaltfläche Tuning aktiviert einen Dialog für spezielle Parameter. Die Schaltfläche Beenden verlässt die Applikation. 7.3 Buseinstellungen Um die Verbindung zum Gerät manuell parametrieren zu können, klicken Sie zunächst auf das entsprechende Gerät und dann auf "Parametrieren". Handbuch S7-USB Seite 44 von 87...
  • Seite 45 Stationsadresse Diese muss mit der Hardwarekonfiguration in den CPU‘s zusammenpassen) • PG/PC ist einziger PG/PC ist als einziger Master im Bus Master (PG/PC muss also alle passiven Teilnehmer ansprechen) Busart der Verbindung • Profil Seite 45 von 87 Handbuch S7-USB...

  • Seite 46: Netzwerkeinstellungen

    Hier können Sie die Gateway-Adresse eintragen. Meistens ist das die IP • Gateway-Adresse Adresse des Routers. • Gerätename Hier können Sie den Gerätenamen ändern. Werkseinstellungen: • DHCP-Client nicht gesetzt aktiv • IP Adresse 192.168.1.56 • Subnetzmaske 255.255.255.0 • Gateway-Adresse 0.0.0.0 Handbuch S7-USB Seite 46 von 87...

  • Seite 47: Teleservice Parametrieren

    Gerät benutzt werden soll: Abhängig von der verwendeten TELEService Softwareversion klicken Sie auf Ja oder Nein. Die voreingestellten Parameter können manuell in den folgenden Kategorien verändert werden: 7.5.1 Register "Netz": Hier kann folgendes eingestellt werden: Seite 47 von 87 Handbuch S7-USB...

  • Seite 48: Register "Modem

    (je niedriger die Adresse, desto höhere Geschwindigkeiten • Höchste Teilnehmeradresse auf dem Bus. Diese muss mit der Hardwarekonfiguration in den CPU‘s zusammenpassen) 7.5.2 Register "Modem": In diesem Dialog werden die Modem spezifischen Einstellungen getroffen. Handbuch S7-USB Seite 48 von 87...
  • Seite 49 • Amtskennzahl Wenn eine Vorwahl benötigt wird, um eine Fernverbindung aufzubauen, so kann dies im Feld Amtskennzahl eingetragen werden. Rufeinstellungen: Wenn vor dem Wählen auf ein Freizeichen gewartet werden • Vor dem Wählen auf soll, Seite 49 von 87 Handbuch S7-USB...

  • Seite 50: Register "Serielle Parameter

    Ungerade: (Die Anzahl der „1“ pro Zeichen ist ungerade) Gerade: (Die Anzahl der „1“ pro Zeichen ist gerade) 7.5.4 Register "Zugriffsschutz": Der Zugriff über die Telefonleitung auf die Anlage, kann durch die Einstellungen in diesem Dialog definiert werden. Handbuch S7-USB Seite 50 von 87...

  • Seite 51: Register "Gsm/Isdn/Sms

    Nach korrekter Eingabe, wird die Amtsleitung getrennt und der TS-Adapter ruft die hinterlegte Rufnummer zurück. 7.5.5 Register "GSM/ISDN/SMS": Informationen zu den 3 unterschiedlichen Geräten: Analog-Modem: • Typ Hier kann nun das Einsatzland des Analog-Modems eingestellt werden. Seite 51 von 87 Handbuch S7-USB...
  • Seite 52 Auswahl des übertragungsprotokolls: Modem like V.120 X.75 (Standard) • Protokoll ML-PPP SoftBonding HDLC CLEAR Endgeräteauswahlziffer bzw. Multiple Subscriber • EAZ/MS Number. Wird für beide ISDN-Kanäle eingestellt. Wenn diese Leer ist, dann wird keine EAZ/MSN eingestellt. GSM: Handbuch S7-USB Seite 52 von 87...
  • Seite 53 GSM(ROAMING): Im GSM angemeldet, allerdings bei einem Roaming- Partner. Dies kann zu erhöhten Kosten führen! Danach wird die Empfangsqualität, in Klammer als Wert zusammen mit dem Bit-Fehlerzähler angezeigt. Werte Beschreibung: 99 kein Netz, kein Empfang 00 Sehr,sehr schlechte Empfangsqualität Seite 53 von 87 Handbuch S7-USB...
  • Seite 54 Informationen zum Rest der Kategorie GSM/ISDN/SMS: SMS: Verarbeitung: • SMS • NEIN • SENDEN SMS • EMPFANG SMS • SENDEN+EMPFANG SMS • DTMF QUITTUNG • SENDEN SMS+DTMF QUITTUNG • EMPFANG SMS+DTMF QUITTUNG • SENDEN+EMPFANG+DTMF QUITTUNG • SENDEN MAIL Handbuch S7-USB Seite 54 von 87...
  • Seite 55 • Modem antwortet nicht • Modem erkennt klingeln • Die Verbindung wurde beendet • über Modemstrecke verbunden • kein Trägerton vom Modem erkannt • Leitung oder Anschluß besetzt • Die gewählte Telefonnummer ist im Modem gesperrt Seite 55 von 87 Handbuch S7-USB...
  • Seite 56 ErrCode 11: Es wurde ein Datenprotokoll von einem nicht im Bus befindlichen Teilnehmer (XXX) an das Kabel gesendet. Zum Senden von Daten muß aber der Teilnehmer das Token erhalten. (SSAP=YYh, FC=ZZh,Länge=UUU) ErrCode 12: Datenprotokoll mit Source-adresse 255 (Broadcast) ist unsinnig Handbuch S7-USB Seite 56 von 87...
  • Seite 57 ErrCode 1D: Es wurde ein StatusProtokoll mit gesetzten Fehlercode empfangen. (CPU=XXX,FPGA=YYh,RAM=ZZh) ErrCode 1E: FPGA hat einen interrupt ausgelöst obwohl keine Daten vorhanden. (SD1=XXh,SD1=YYh,CPU=ZZZ,FC=UUh) ErrCode 20: unbekanntes Protokoll bei PPIMUltimaster. (FC=XXh,Länge=YYY) ErrCode 21: unbekannte Baudrate bei PPIMultimaster (Baudrate=XXh) Danach folgen eventuell vorhandene Hinweise. Seite 57 von 87 Handbuch S7-USB...

  • Seite 58: Register "Internet/Mail

    (bei Freemailern meist gleich wie die Quell-EMail-Adresse oder Kundennummer) • Passwort Passwort für EMail-Zugang 7.6 Tuning Dieser Reiter wird nur in speziellen Fällen benötigt. Nach einem Klick auf „Tuning“ wird das Kabel angesprochen und danach der folgende Dialog angezeigt: Handbuch S7-USB Seite 58 von 87...
  • Seite 59 Zeigt auftauchende Fehlermeldungen auf dem Display des Display anzeigen Anschlussgerätes. Booteinstellungen: Im Regelfall erkennt das MPI-Kabel den Bustyp automatisch, sodass eine Einstellung hier nicht notwendig ist. In Sonderfällen kann es dazu kommen, dass ein MPI-Bus fälschlicherweise als PPI- Seite 59 von 87 Handbuch S7-USB...

  • Seite 60: Werkseinstellungen

    Befindet sich ein Kabel im Bootmodus PPI, so kann es nicht von S7IFC angesprochen werden. Um den Bootmodus PPI abzuschalten, klicken Sie auf die Schaltfläche PPI Boot aus. Wählen Sie in folgendem Dialog die serielle Schnittstelle, an welchem das Kabel angeschlossen ist: Handbuch S7-USB Seite 60 von 87...

  • Seite 61: Not-Lader

    • S7-LAN Modul – Art. Nr. 9352-LANCon • MPI-USB Kabel – Art. Nr. 9352-USB • S7-USB Modul – Art. Nr. 9352-S7-USB • MPI-II Kabel (USB – Betrieb) – Art. Nr. 9352 + 9352.1 • MPI/PPI Kabel – Art. Nr. 9350 •...
  • Seite 62 3. Wählen Sie in diesem Dialog den Programmordner für die MPI-Kabel Manager Starteinträge. Anschließend klicken Sie auf „Weiter“. 4. Warten Sie die Installation der Dateien ab. 5. Beenden Sie die Installation nach erfolgreichem kopieren der Daten mit „Beenden“. Handbuch S7-USB Seite 62 von 87...

  • Seite 63: Übersicht

    Nach dem Programmstart wird automatisch immer die Sprache abgefragt: In diesem Dialog können Sie wählen, welche Sprache der MPI-Kabel Manager verwenden soll. Sie können zwischen Deutsch und Englisch wählen in dem Sie den entsprechenden Punkt anwählen. Seite 63 von 87 Handbuch S7-USB...

  • Seite 64: Schnittstelle

    Telefonstrecke verbunden ist oder „TELE-Network“ wenn Ihr Produkt an einem TELE-Network Gerät angeschlossen ist das Sie über Telefonstrecke erreichen. Die Balken darunter zeigen beim Suche an, bei welche COM-Port etwas gefunden wurde oder welcher nicht existiert. Handbuch S7-USB Seite 64 von 87...

  • Seite 65: Update

    Nach einem Versionscheck (der jetzt bis zu 30 Sekunden dauert) und nachfolgendem „Update“ wird das abgebrochene Update weitergeführt. 8.3.4 Teleservice In diesem Bereich werden die Tele-Service spezifischen Einstellungen getätigt. Es sind die folgenden 3 Reiter möglich: Seite 65 von 87 Handbuch S7-USB...

  • Seite 66: Telefonbuch

    Wählen Sie dazu aus der rechten Auswahlbox die aufzubauende Verbindung aus. Drücken Sie danach den Auswahlknopf „Aufbauen“ um eine Verbindung herzustellen. Mit dem Auswahlknopf „Trennen“ wird eine bestehende Verbindung beendet. Mit dem Auswahlknopf „Status“ wird der Status der Verbindung im unteren Bereich des Dialoges angezeigt. Handbuch S7-USB Seite 66 von 87...

  • Seite 67: Extras

    Wenn nicht überprüfen Sie unter Schnittstelle, ob die korrekte serielle Schnittstelle eingestellt wurde. Mit den folgenden Auswahlknöpfen kann das zu verwendende Modem und die TS-Funktion ein/ausgeschaltet oder der Adapter Parametrisiert werden: 8.3.4.3.1 „Einstellungen“ Im nachfolgenden Dialog wird das Modem definiert, welches die Verbindung aufbauen soll. Seite 67 von 87 Handbuch S7-USB...

  • Seite 68: Ts-Funktion

    Im nachfolgenden Dialog kann nach erfolgter Aktivierung der TS-Funktionalität das MPI-Kabel konfiguriert werden. Netz Stationsbezogen: Hier kann folgendes eingestellt werden: Der TS-Adapter ist einziger Master im Bus (der Adapter muss alle passiven Teilnehmer ansprechen) Handbuch S7-USB Seite 68 von 87...
  • Seite 69 Der Abwahlstring setzt sich aus 2 Teilen zusammen: +++ => Fluchtsymbol zum Wechsel in den Befehlsmodus AT => Einleitung Befehl H => Auflegen Es gibt bei den Telefonen grundsätzlich 2 Wählverfahren: MFV Tonwahl => Telefonnummer wird durch verschiedene Frequenzen übertragen Seite 69 von 87 Handbuch S7-USB...
  • Seite 70 Die Parität kann gewählt werden, aber es ist zu beachten, dass diese modemabhängig ist. Schauen Sie dazu in Ihr Modemhandbuch: Keine: (Es gibt keine Paritätsüberprüfung) Ungerade: (Die Anzahl der „1“ pro Zeichen ist ungerade) Gerade: (Die Anzahl der „1“ pro Zeichen ist gerade) Zugriffsschutz Handbuch S7-USB Seite 70 von 87...
  • Seite 71 Mit der Rufnummer kann ein automatischer Rückruf zu dieser Rufnummer definiert werden. Nachdem angerufen wurde, wird der Benutzer nach seinem Benutzernamen und Passwort gefragt. Nach korrekter Eingabe, wird die Amtsleitung getrennt und der TS-Adapter ruft die hinterlegte Rufnummer zurück. GSM/ISDN/SMS Analog Modem: Seite 71 von 87 Handbuch S7-USB...
  • Seite 72 Hier kann nun das Einsatzland des Analog-Modems eingestellt werden. ISDN Modem: Typ: Auswahl des ISDN-Anschlusses: AT&T 5ESS Nothern Telecom DMS-100 EuroISDN NET3 (Standard) INS64 US NI-1 Protokoll: Auswahl des Übertragungsprotokolls: Modem like V.120 X.75 (Standard) Handbuch S7-USB Seite 72 von 87...
  • Seite 73 Refresh: Der Button „Refresh“ liest die Empfangsqualität aus und zeigt diese daneben an. Anzeige Beschreibung: Unbekannt: Unbekannter Zustand des GSM-Netzes Nicht registriert: Nicht im GSM-Netzwerk registriert Registrierung nötig: Registrierung im Netzwerk benötigt Netzsuche: GSM-Provider wird gesucht GSM: Im GSM angemeldet Seite 73 von 87 Handbuch S7-USB...
  • Seite 74 Timeout beim Versuch das Gerät aus dem MPI/Profibus abzumelden Der verwendete lokale Teilnehmer ist im MPI/Profibus schon vorhanden A20/M20/TC35 Modembetrieb Der MPI/Profibus ist falsch eingestellt Die HSA ist nicht optimal eingestellt Die MPI/Profibus-Baudrate ist unbekannt Handbuch S7-USB Seite 74 von 87...
  • Seite 75 ErrCode 1A: Teilnehmer senden Daten an unser Kabel welche als Quell-SAP 0 haben, das heißt der Teilnehmer hat vorher keinen Verbindungsaufbau gemacht oder die ausgehandelte SAP verloren. (CPU=XXX,SSAP=YYh,FC=ZZh,DSAP=UUh) ErrCode 1B: Datenprotokoll empfangen, Daten-funktionscode unbekannt. Seite 75 von 87 Handbuch S7-USB...

  • Seite 76: Parameter Importieren

    Dienstanbieter 1/2/3/4: Hier werden die SMS-Provider konfiguriert, einschließlich Typ, Telefonnummer und Kodierung. Internet/Mail 8.3.4.3.4 „Parameter importieren“ Mit diesem Auswahlknopf können die Parameterdaten aus einer Textdatei gelesen werden. Diese Textdatei ist kompatibel zur Original Siemens TS-Adaptersoftware. Handbuch S7-USB Seite 76 von 87...

  • Seite 77: Parameter Exportieren

    Dieser Reiter wird nur in speziellen Fällen benötigt. Nach einem Klick auf „Adapter prüfen“ wird das Kabel angesprochen und danach der folgende Dialog angezeigt: Die folgenden Einstellungsmöglichkeiten sind implementiert und werden mit dem Auswahlknopf „Übertragen“ dauerhaft im Kabel gespeichert: Seite 77 von 87 Handbuch S7-USB...

  • Seite 78: Plc-Vcom

    Der PLC – VCOM wird für den Betrieb mit folgenden Produkten benötigt: • MPI-LAN Kabel – Art. Nr. 9352-LAN • S7-LAN Modul – Art. Nr. 9352-LANCon • MPI-USB Kabel – Art. Nr. 9352-USB • S7-USB Modul – Art. Nr. 9352-S7-USB Handbuch S7-USB Seite 78 von 87...

  • Seite 79: Installation

    Wenn Sie Windows 98SE oder ME verwenden, lesen Sie bitte ab dem Kapitel „Abschließenden PLC-VCOM Konfiguration“ weiter. Dieser Treiber wird nur für USB-Geräte wie z.B MPI-USB/MPI-II/S7-USB benötigt. Verbinden Sie hierfür Ihr MPI-USB Kabel , mit Ihrem Computer. Seite 79 von 87...

  • Seite 80: Abschließende Plc-Vcom Konfiguration

    Wenn Sie sich nicht sicher sind, welchen COM-Port Sie verwenden können, drücken Sie in diesem Dialog „OK“. Im Startmenü - Programmordner mit dem Namen „SelectCOM“, können Sie die COM-Port Auswahl erneut aufrufen. 9. Klicken Sie auf „OK“, um die Installation zu beenden. Handbuch S7-USB Seite 80 von 87...

  • Seite 81: Usb - Treiberinstallation Unter Windows 98Se/Me

    USB-Treiber installieren. Die Software PLC – VCOM muss installiert sein, da sonst die erforderlichen Treiber-Dateien fehlen. Dieser Treiber wird nur für USB-Geräte wie z.B MPI-USB/MPI-II/S7-USB benötigt. 10. Stecken Sie das Kabel in den USB Port Ihres Computers und warten Sie auf die Automatische Hardwareerkennung.

  • Seite 82: Übersicht

    In der Windows - Taskleiste erscheint nach dem Neustart das Symbol der PLC – VCOM Software. Dieses Symbol zeigt den aktuellen Status der Verbindung mit Ihrem MPI-II, MPI-USB, MPI-LAN, S7-USB, S7-LAN oder S5-LAN an. 9.3.1 Zustände des PLC-VCOM: PLC –VCOM ist mit einem Gerät verbunden und betriebsbereit.

  • Seite 83: Hauptfenster

    => Sprache: auswählen der gewünschten Sprache (Deutsch / Englisch) => Hilfe: öffnet das Hilfemenü des PLC-VCOMs, wenn sie Problemen oder Fragen haben sollten => Minimieren: verkleinert den PLC-VCOM in die Taskleiste und läuft im Hintergrund weiter Seite 83 von 87 Handbuch S7-USB...

  • Seite 84: Konfigurationsfenster

    => öffnet das Hilfemenü der Konfiguration, wenn sie Problemen oder Fragen haben sollten 8. OK: => Beendet die PLC-VCOM Konfiguration und übernimmt die eingetragenen/ausgewählten Einstellungen 9. Abbrechen: => Beendet die PLC-VCOM Konfiguration und verwirft die eingetragenen/ausgewählten Einstellungen Handbuch S7-USB Seite 84 von 87...

  • Seite 85: Konfiguration

    3. Nachdem der PLC-VCOM geöffnet ist, klicken Sie im Bereich Status auf „Konfigurieren“ und der Assistent zur Konfiguration wird ausgeführt. 9.4.1 S7-USB 9.4.1.1 Automatisch 1. Mit einem Klick auf „Suchen“ senden Sie einen Rundruf (Broadcast) an alle Kabel und Module, die sich in Ihrem Netzwerk befinden oder direkt am Computer angeschlossen sind.

  • Seite 86: Technische Daten

    Datenleitung – Bi - Direktional Datenleitung + Bi - Direktional nicht belegt nicht belegt Signalmasse Eingang Achtung: Die USB-Kabel bitte nicht verlängern, da hier auch 5V/DC Spannungsversorgung mitgeführt werden. (maximal zulässige Kabellänge sind 5 m) Handbuch S7-USB Seite 86 von 87...

  • Seite 87: Pinbelegung Mpi

    Spannungsversorgung mitgeführt werden. Für eine Verlängerung bitte das Kabel extern mit Spannung versorgen und nur die Signale Ltg_A und Ltg_B 1:1 verlängern. Den Schirm beidseitig auf den SUB-D Stecker anlegen, eventuell Terminierungswiderstände einfügen (am Bus-ENDE). Seite 87 von 87 Handbuch S7-USB...
