CDP 200
5.2 Discmotor-Test
Zweck: Überprüfung der Regelung des Discmotors.
• Die Drehzahlregelung wird eingeschaltet und der Discmotor beginnt
sich zu drehen. Wenn 75% der nominellen Drehzahl erreicht sind
zeigt das Display "dn
", sonst "dn
1
Anmerkung: Während des Tests zeigt das Display die Drehzahlan-
gabe des Signalprozessors. Da dieser IC Abweichungen nur ungenau
anzeigen kann ist diese Aussage nicht sehr zuverlässig. Im Zweifels-
fall überprüfen Sie die Motorregelung.
• Falls der Discmotor-Test bestanden wurde, kann mit "PLAY" direkt
zum Track-Nachführungstest gesprungen werden. Zum Beenden
des Discmotor-Test und Rückkehr ins Hauptmenü "STOP" drücken.
5.3 Track-Nachführungstest
Zweck: Überprüfung, ob die Track-Nachführung einrastet und ein NF-
Signal ausgegeben wird.
• Die Track-Nachführung wird aktiviert, Mute abgeschaltet und der
NF-Ausgang freigegeben.
• Um 10 Spuren nach außen zu springen: "NEXT" drücken.
• Um 10 Spuren nach innen zu springen: "PREV" drücken.
• Zum Beenden des Track-Nachführungstests und Rückkehr ins
Hauptmenü "STOP" drücken.

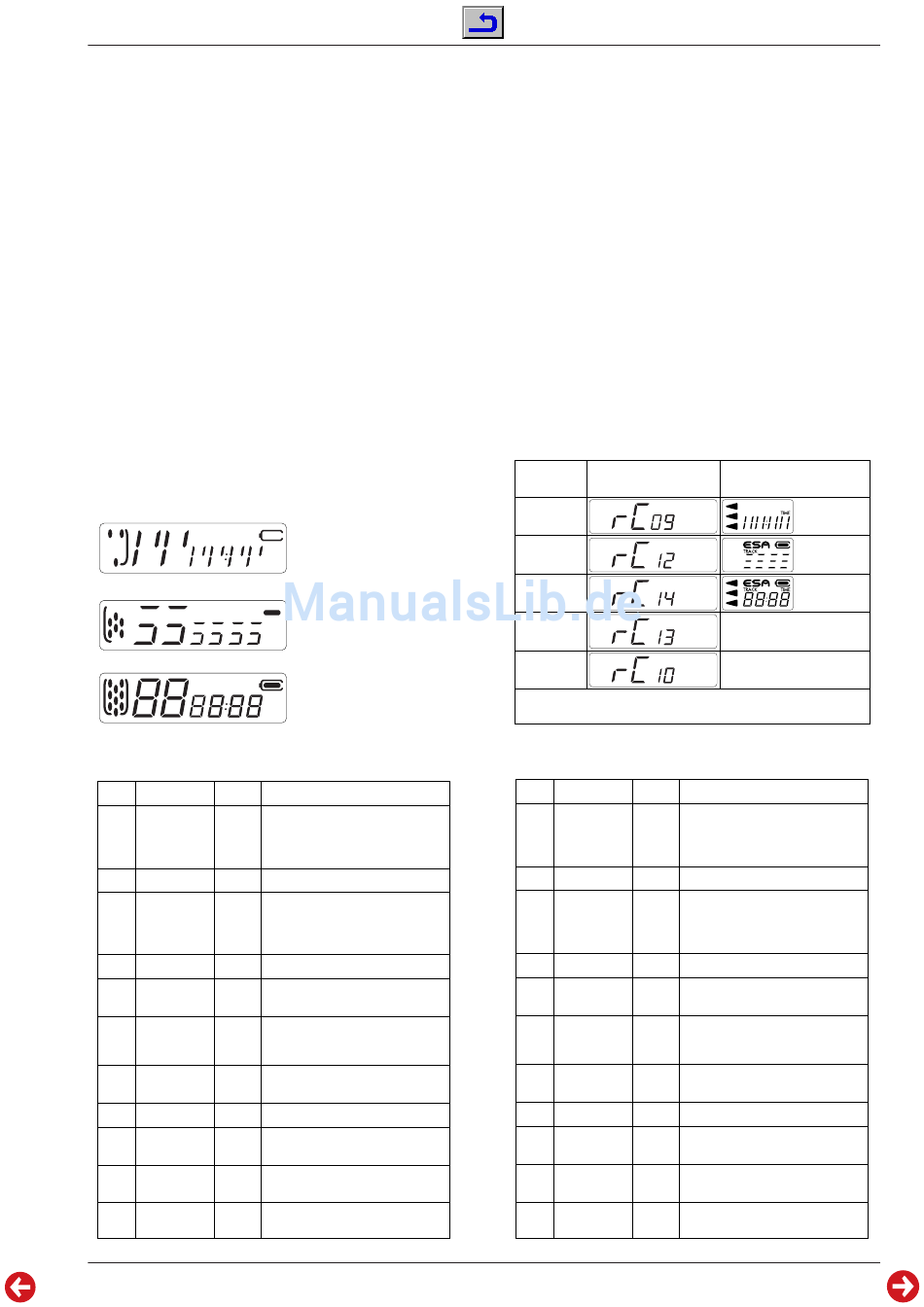

Test Muster 1 / test pattern 1
RESUME SHUFFLE
PROGRAM REPEAT
Test Muster 2 / test pattern 2
Test Muster 3 / test pattern 3
RESUME SHUFFLE
PROGRAM REPEAT
Tabelle 2
CODE
FEHLER
ART
GRUND
E 1001
Schlitten-Fehler
leicht
Der Schlitten hat die innere Position
innerhalb von 160ms nicht verlassen
(innerer Schalter nicht geöffnet).
E 1002
Fokus Fehler
leicht
Fokus verloren.
E 1003
Radial Fehler
leicht
Nach Spurwechsel verringert sich die
Amplitude des Trackingsignals an DSIC2
nicht, oder DSIC2 meldet "Off-Track"
während Tracking ein ist.
E 1004
Subcode Fehler
leicht
Keine gültiger Subcode für 250ms.
E 1005
SHOARMA
leicht
FIFO kann vom µP nicht mehr korrekt
PFB Fehler
gefüllt werden.
E 1011
Schlitten-Fehler
schwer
Der Schlitten hat die innere Position
innerhalb von 4 Sekunden nicht erreicht
(innerer Schalter nicht geschlossen).
E 1012
Fokus-Such-
schwer
Der Fokuspunkt konnte innerhalb von
Fehler
4 Sekunden nicht gefunden werden.
E 1013
Radial Fehler
schwer
Radial Fehler ereignete sich 25 mal.
E 1014
Schwerer
schwer
Kein gültiger Subcode innerhalb von
Subcode Fehler
6 Sekunden.
E 1018
Motor N1 Fehler
schwer
Der Motor hat innerhalb von 2 Sekunden
nicht 75% der Normalgesw. erreicht.
E 1019
Motor N2 Fehler
schwer
Der Motor hat innerhalb von 2 Sekunden
nicht 75% der Doppelgesw. erreicht.
GRUNDIG Service
".
0
CAR
ROCK
JAZZ
CAR
JAZZ
ROCK
5.2 Discmotor test
Purpose: Check speed regulation of discmotor.
• The speed regulation is switched on and the discmotor starts
rotating. If the speed reaches 75% of the nom. speed the display
shows "dn
", else "dn
".
1
0
Note: During this test the µP displays the speed-flag of the signal
processor. As this IC can only monitor a small range of speed deviation
the displayed information is not very reliable. In case of doubt check
disc motor control circuit.
• In case the disc speed is OK the radial test can be entered by
pressing the "PLAY" button, to exit the discmotor test and return to
the main menu press the "STOP" button.
5.3 Radial test
Purpose: Check if radial loop locks and an audio signal is output.
• The radial servo loop is switched on, mute is released and music is
audible.
• To jump 10 tracks outside press the "NEXT" button.
• To jump 10 tracks inside press the "PREV" button.
• To exit the radial test and return to the main menu press the "STOP"
button.
Tabelle 1 / Table 1
TASTE
DISPLAY CD-SPIELER
DISPLAY OF CD-PLAYER
KEY
(REMOTE)
RC PLAY
RC NEXT
RC PREV
RC DSC
RC STOP
Um den Test zu beenden, am CD-Spieler "STOP" drücken.
Press "STOP" on the CD-player to exit the remote control test.
Table 2
CODE
ERROR
TYPE
E 1001
sledge out error
non fatal
E 1002
focus error
non fatal
E 1003
radial error
non fatal
E 1004
subcode error
non fatal
E 1005
SHOARMA
non fatal
PFB error
E 1011
sledge in error
fatal
E 1012
focus search
fatal
error
E 1013
fatal radial error
fatal
E 1014
fatal subcode
fatal
error
E 1018
motor N1 error
fatal
E 1019
motor N2 error
fatal
Allgemeiner Teil / General Section
DISPLAY FERNBEDIENUNG
DISPLAY OF REM.CONTROL
Test Muster 1
test pattern 1
Test Muster 2
test pattern 2
Test Muster 3
test pattern 3
KEINE ÄNDERUNG
DISPLAY NOT CHANGED
KEINE ÄNDERUNG
DISPLAY NOT CHANGED
CAUSE
The sledge did not come out of it´s
inner position (inner switch of CDM12
doesn´t open) before 160ms have
passed by.
Focus point lost.
The offtrack values of DSIC2 don´t
decrease properly when jumping tracks,
or DSIC2 indicates offtrack while radial
tracking is switched on.
No valid subcode information for 250ms.
The correct position for filling the FIFO
could not be found back by the µP.
The sledge did not reach it´s inner pos.
(inner switch of CDM12 doesn´t close)
before 4 seconds have passed by.
The focus point could not be found
inbetween 4 seconds.
Radial error occured 25 times.
No valid subcode information for
6 seconds.
The disc didn´t reach 75% of the
nominal single speed inbetween 2 sec.
The disc didn´t reach 75% of the
nominal double speed inbetween 2 sec.
1 - 13
