Anschließen eines Schallplattenspieler
Dieses Gerät ist kompatibel mit Schallplattenspielern, die mit einem MM-Tonabnehmer (Moving Magnet) ausgestattet sind. Wenn Sie einen
Schallplattenspieler mit einem MC-Tonabnehmer (Low Output Moving Coil) anschließen, verwenden Sie einen handelsüblichen MC-Vorverstärker oder
einen Aufwärtstransformator.
Wenn Sie die Eingangsquelle des Geräts auf "Phono" stellen und die Lautstärke erhöhen, ohne einen Plattenspieler anzuschließen, kann ein dröhnendes
Geräusch aus den Lautsprechern auftreten.

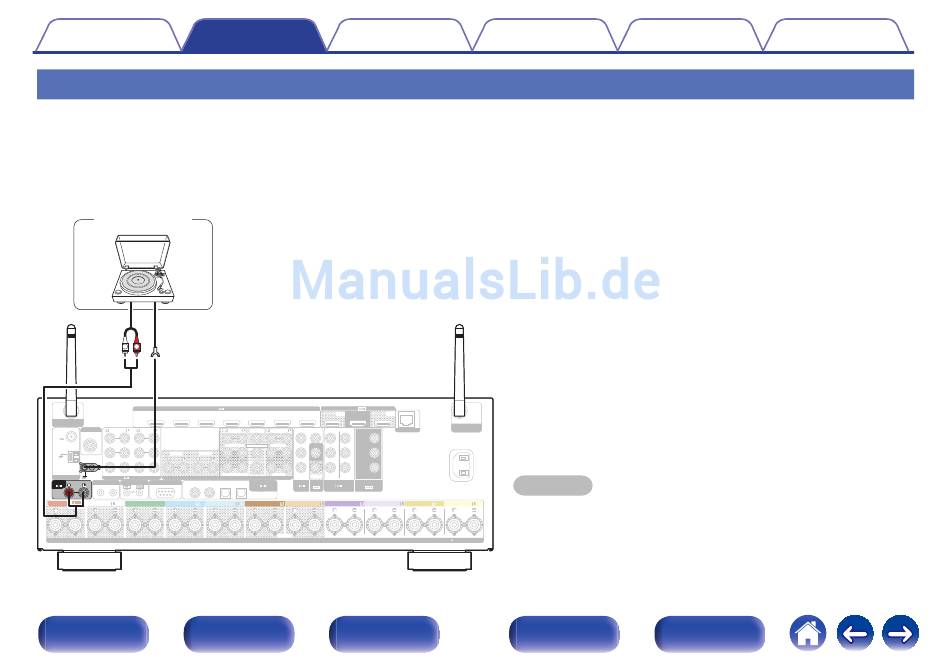

Plattenspieler
(MM-Tonabnehmer)
AUDIO
GND
OUT
L R
HDMI
1 2 3
CBL DVD Blu-ray
/SAT
Bluetooth/Wi-Fi
ANTENNA
Denon Link HD
1 CBL/SAT 4 GAME
FM
2 DVD 5 CD
AM
ZONE2 ZONE3
SIGNAL
GND
3 Blu-ray
6 MEDIA PLAYER
ANTENNA AUDIO PRE OUT
(ASSIGNABLE)
AUDIO TRIGGER OUT REMOTE CONTROL RS-232C COAXIAL
1 CBL/SAT 2 DVD
DC12V 150mA MAX. STRAIGHT CABLE
AUDIO
1 2
PHONO
FRONT FRONT CENTER SURROUND SURROUND
Vorderseite Display
Wiedergabe
HDMI
(ASSIGNABLE)
4 5 6 7
ZONE2 MONITOR1 MONITOR2
GAME MEDIA AUX2 CD
ARC
PLAYER
FRONT CENTER FRONT WIDE 1 CBL/SAT 4 GAME 1 CBL/SAT 2 DVD MONITOR/ZONE2
Y
SURROUND SUBWOOFER HEIGHT1 2 DVD MONITOR
1
P /C
B B
2
P /C
R R
SURROUND BACK HEIGHT2
3 Blu-ray ZONE2
1 2 DIGITAL AUDIO VIDEO VIDEO COMPONENT VIDEO COMPONENT VIDEO
TV
OPTICAL CD
(ASSIGNABLE) (ASSIGNABLE) (ASSIGNABLE)
SURROUND BACK SURROUND BACK FRONT WIDE/HEIGHT2 FRONT WIDE/HEIGHT2
ASSIGNABLE ASSIGNABLE
SPEAKERS
Rückseite
Einstellungen
Bluetooth/Wi-Fi
ANTENNA
NETWORK
AC IN
HINWEIS
Die Erdungsleitung (SIGNAL GND) dieses Geräts dient nicht als
HEIGHT1 HEIGHT1
Sicherheitserdung. Wenn dieser Anschluss vorgenommen wird und viele
Störungen vorhanden sind, können diese dadurch verringert werden. Beachten
ASSIGNABLE
Sie, dass die Erdungsleitung, abhängig vom Plattenspieler, auch den
IMPEDANCE : 4 16
umgekehrten Effekt der Geräuscherhöhung haben kann. In diesem Fall ist es
nicht nötig, das Erdungskabel anzuschließen.
