Anschlüsse

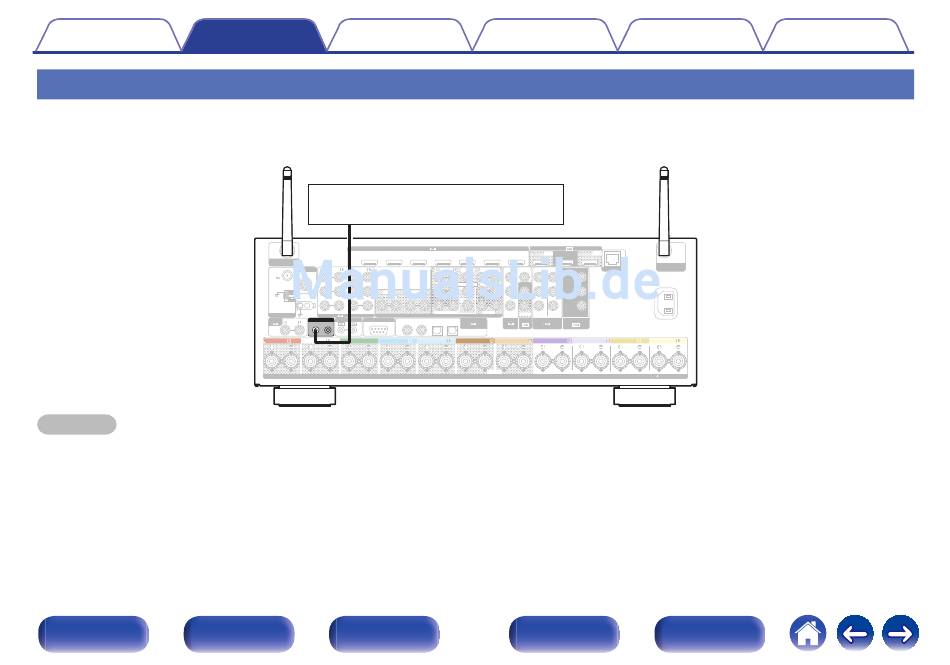

TRIGGER OUT-Buchse
Wenn ein Gerät mit TRIGGER IN-Buchse angeschlossen ist, lässt sich die Einschalt-/Standby-Funktion des jeweiligen Geräts über dieses Gerät durch die
Gerätekopplung betätigen.
Über die TRIGGER OUT-Buchse kann ein elektrisches Signal mit maximal 12 V Gleichstrom/150 mA zur Verfügung gestellt werden.
HINWEIS
0 Verwenden Sie für den Anschluss an die TRIGGER OUT-Buchsen ein Monokabel mit Mini-Stecker. Verwenden Sie kein Stereokabel mit Mini-Stecker.
0 Bei einem Kurzschluss, oder wenn die erforderlichen Trigger-Eingangswerte des angeschlossenen Geräts größer als 12 V Gleichstrom/150 mA sind, kann die TRIGGER
OUT-Buchse nicht genutzt werden. Schalten Sie das Gerät in diesem Fall ab, und trennen Sie es vom Anschluss.
Vorderseite
Display
Wiedergabe
Mit 12 V Gleichstrom/150 mA trigger-
kompatibles Gerät
HDMI
(ASSIGNABLE)
1
2
3
CBL
DVD
Blu-ray
GAME
/SAT
Bluetooth/Wi-Fi
ANTENNA
Denon Link HD
1 CBL/SAT
4 GAME
FRONT
FM
2 DVD
5 CD
SURROUND
AM
ZONE2
ZONE3
SIGNAL
GND
3 Blu-ray
6 MEDIA PLAYER
SURROUND BACK
ANTENNA
AUDIO
(ASSIGNABLE)
PRE OUT
AUDIO
TRIGGER OUT
REMOTE CONTROL
RS-232C
COAXIAL
1
TV
STRAIGHT CABLE
1 CBL/SAT
2 DVD
DC12V 150mA MAX.
AUDIO
OPTICAL
1
2
PHONO
FRONT
FRONT
CENTER
SURROUND
SURROUND
Rückseite
Einstellungen
HDMI
4
5
6
7
ZONE2
MONITOR1
MONITOR2
MEDIA
AUX2
CD
ARC
PLAYER
CENTER
FRONT WIDE
1 CBL/SAT
4 GAME
1 CBL/SAT
2 DVD
MONITOR/ZONE2
NETWORK
Y
SUBWOOFER
HEIGHT1
2 DVD
MONITOR
1
P
/C
B
B
2
P
/C
R
R
HEIGHT2
3 Blu-ray
ZONE2
DIGITAL AUDIO
VIDEO
VIDEO
COMPONENT VIDEO
COMPONENT VIDEO
2
CD
(ASSIGNABLE)
(ASSIGNABLE)
(ASSIGNABLE)
SURROUND BACK
SURROUND BACK
FRONT WIDE/HEIGHT2
FRONT WIDE/HEIGHT2
HEIGHT1
ASSIGNABLE
ASSIGNABLE
SPEAKERS
72
Fernbedienung
Tipps
Anhang
Bluetooth/Wi-Fi
ANTENNA
AC IN
HEIGHT1
ASSIGNABLE
IMPEDANCE : 4 16
