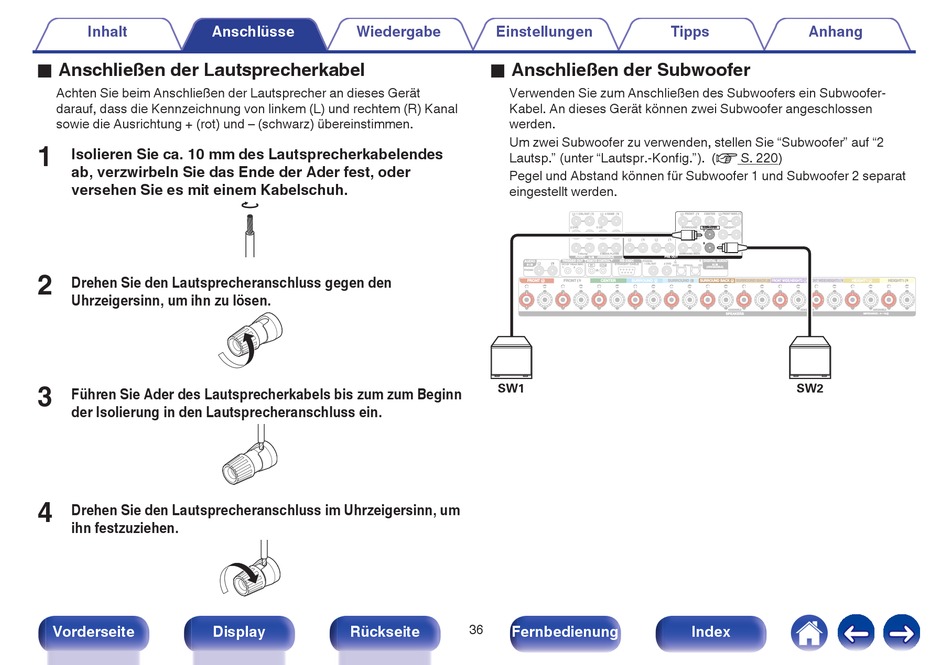

o Anschließen der Lautsprecherkabel
Achten Sie beim Anschließen der Lautsprecher an dieses Gerät
darauf, dass die Kennzeichnung von linkem (L) und rechtem (R) Kanal
sowie die Ausrichtung + (rot) und – (schwarz) übereinstimmen.
1
Isolieren Sie ca. 10 mm des Lautsprecherkabelendes
ab, verzwirbeln Sie das Ende der Ader fest, oder
versehen Sie es mit einem Kabelschuh.
2
Drehen Sie den Lautsprecheranschluss gegen den
Uhrzeigersinn, um ihn zu lösen.
3
Führen Sie Ader des Lautsprecherkabels bis zum zum Beginn
der Isolierung in den Lautsprecheranschluss ein.
4
Drehen Sie den Lautsprecheranschluss im Uhrzeigersinn, um
ihn festzuziehen.
Vorderseite Display
Wiedergabe Einstellungen
o Anschließen der Subwoofer
Verwenden Sie zum Anschließen des Subwoofers ein Subwoofer-
Kabel. An dieses Gerät können zwei Subwoofer angeschlossen
werden.
Um zwei Subwoofer zu verwenden, stellen Sie "Subwoofer" auf "2
Lautsp." (unter "Lautspr.-Konfig."). (v S. 220)
Pegel und Abstand können für Subwoofer 1 und Subwoofer 2 separat
eingestellt werden.
AUDIO
PHONO
FRONT
SW1
Rückseite 36 Fernbedienung
Tipps
1 CBL/SAT 4 GAME FRONT CENTER FRONT WIDE
2 DVD 5 CD SURROUND SUBWOOFER HEIGHT1
1
ZONE2 ZONE3
2
3 Blu-ray 6 MEDIA PLAYER SURROUND BACK HEIGHT2
AUDIO PRE OUT
(ASSIGNABLE)
TRIGGER OUT REMOTE CONTROL RS-232C 1 2 DIGITAL AUDIO
COAXIAL
TV
DC12V 150mA MAX. STRAIGHT CABLE 1 CBL/SAT 2 DVD
AUDIO CD
OPTICAL
1 2 (ASSIGNABLE)
FRONT CENTER SURROUND SURROUND SURROUND BACK SURROUND BACK
ASSIGNABLE
SPEAKERS
Index
Anhang
FRONT WIDE/HEIGHT2 FRONT WIDE/HEIGHT2 HEIGHT1 HEIGHT1
ASSIGNABLE ASSIGNABLE
IMPEDANCE : 4 16
SW2
