Denon AVR-X5200W Bedienungsanleitung Seite 38

Inhalt Anschlüsse

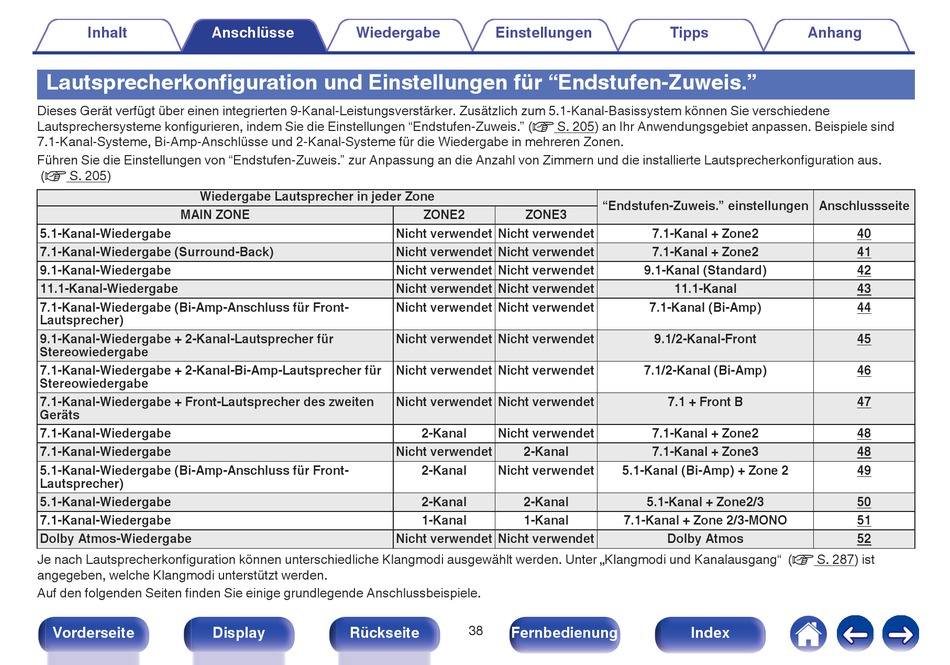

Lautsprecherkonfiguration und Einstellungen für "Endstufen-Zuweis."
Dieses Gerät verfügt über einen integrierten 9-Kanal-Leistungsverstärker. Zusätzlich zum 5.1-Kanal-Basissystem können Sie verschiedene
Lautsprechersysteme konfigurieren, indem Sie die Einstellungen "Endstufen-Zuweis." (v S. 205) an Ihr Anwendungsgebiet anpassen. Beispiele sind
7.1-Kanal-Systeme, Bi-Amp-Anschlüsse und 2-Kanal-Systeme für die Wiedergabe in mehreren Zonen.
Führen Sie die Einstellungen von "Endstufen-Zuweis." zur Anpassung an die Anzahl von Zimmern und die installierte Lautsprecherkonfiguration aus.
(v S. 205)
Wiedergabe Lautsprecher in jeder Zone
MAIN ZONE
5.1-Kanal-Wiedergabe
7.1-Kanal-Wiedergabe (Surround-Back)
9.1-Kanal-Wiedergabe
11.1-Kanal-Wiedergabe
7.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-
Lautsprecher)
9.1-Kanal-Wiedergabe + 2-Kanal-Lautsprecher für
Stereowiedergabe
7.1-Kanal-Wiedergabe + 2-Kanal-Bi-Amp-Lautsprecher für
Stereowiedergabe
7.1-Kanal-Wiedergabe + Front-Lautsprecher des zweiten
Geräts
7.1-Kanal-Wiedergabe
7.1-Kanal-Wiedergabe
5.1-Kanal-Wiedergabe (Bi-Amp-Anschluss für Front-
Lautsprecher)
5.1-Kanal-Wiedergabe
7.1-Kanal-Wiedergabe
Dolby Atmos-Wiedergabe
Je nach Lautsprecherkonfiguration können unterschiedliche Klangmodi ausgewählt werden. Unter „Klangmodi und Kanalausgang" (v S. 287) ist
angegeben, welche Klangmodi unterstützt werden.
Auf den folgenden Seiten finden Sie einige grundlegende Anschlussbeispiele.
Vorderseite Display
Wiedergabe Einstellungen
ZONE2 ZONE3
Nicht verwendet Nicht verwendet
Nicht verwendet Nicht verwendet
Nicht verwendet Nicht verwendet
Nicht verwendet Nicht verwendet
Nicht verwendet Nicht verwendet
Nicht verwendet Nicht verwendet
Nicht verwendet Nicht verwendet
Nicht verwendet Nicht verwendet
2-Kanal Nicht verwendet
Nicht verwendet 2-Kanal
2-Kanal Nicht verwendet
2-Kanal 2-Kanal
1-Kanal 1-Kanal
Nicht verwendet Nicht verwendet
Rückseite 38 Fernbedienung
Tipps
"Endstufen-Zuweis." einstellungen Anschlussseite
7.1-Kanal + Zone2
7.1-Kanal + Zone2
9.1-Kanal (Standard)
11.1-Kanal
7.1-Kanal (Bi-Amp)
9.1/2-Kanal-Front
7.1/2-Kanal (Bi-Amp)
7.1 + Front B
7.1-Kanal + Zone2
7.1-Kanal + Zone3
5.1-Kanal (Bi-Amp) + Zone 2
5.1-Kanal + Zone2/3
7.1-Kanal + Zone 2/3-MONO
Dolby Atmos
Index
Anhang
40
41
42
43
44
45
46
47
48
48
49
50
51
52
