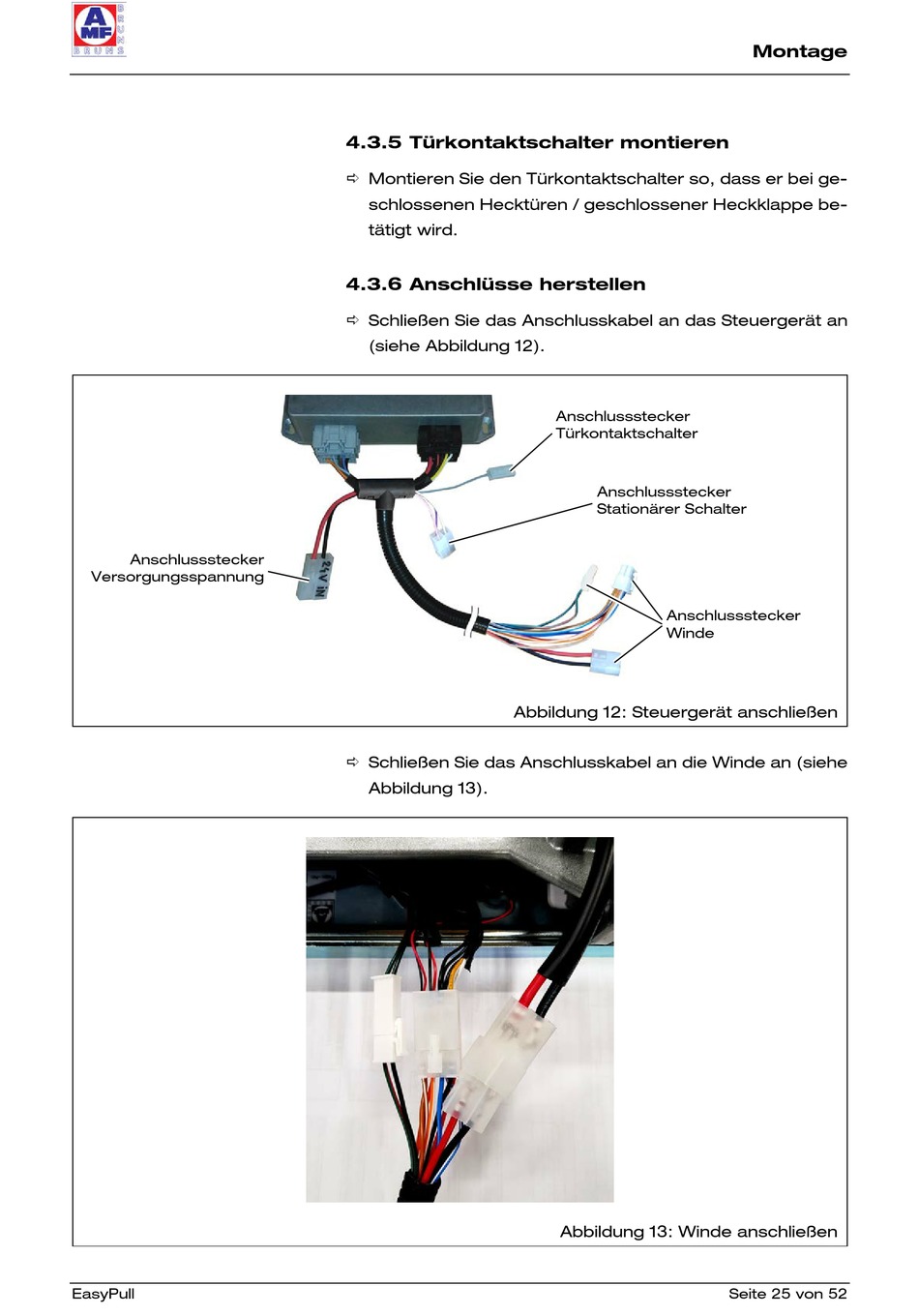

4.3.5 Türkontaktschalter montieren
Montieren Sie den Türkontaktschalter so, dass er bei ge-
schlossenen Hecktüren / geschlossener Heckklappe be-
tätigt wird.
4.3.6 Anschlüsse herstellen
Schließen Sie das Anschlusskabel an das Steuergerät an
(siehe Abbildung 12).
Abbildung 12: Steuergerät anschließen
Schließen Sie das Anschlusskabel an die Winde an (siehe
Abbildung 13).
Anschlussstecker
Türkontaktschalter
Anschlussstecker
Stationärer Schalter
Anschlussstecker
Winde
Abbildung 13: Winde anschließen
